Heute diskutieren wir über AD250C, ein kommerzielles Mikrowellen- und HF-Laminat, das mit einer niedrigen und streng kontrollierten Dielektrikkonstante entwickelt wurde.
AD250C-Laminate sind PTFE-basierte Materialien, die mit Glasfaser verstärkt werden.Die gewebte Glasverstärkung sorgt für eine gute Schaltkreislaufverarbeitbarkeit und ermöglicht die Herstellung von Leiterplatten mit hohem Leistungsgrad.
Lasst uns in das Datenblatt eintauchen, um die Eigenschaften von AD250C zu erforschen.
AD250C Typische Eigenschaften:
PIM: Die typischen PIM-Werte bei umgekehrt behandelten ED-Kupferfolien liegen bei -159 dBc bei einer Dicke von 30 ml und bei -163 dBc bei einer Dicke von 60 ml.Diese Werte werden durch umfangreiche PIM-Tests bei Rogers mit einem zweifarbigen, reflektierte Methode auf einem 50Ω Mikrobandprüffahrzeug.
Dielektrische Konstante: Der Prozesswert beträgt 2,52 bei 10 GHz, wobei die Konstruktionswerte Dk bei 2 liegen.5Dieser spezifische Wert ist für Antennenanwendungen bestimmt.
Ablösungsfaktor: Bei 10 GHz beträgt der Ablösungsfaktor 0.0013, was auf einen sehr geringen Verlust hindeutet.
TCDk (Thermalkoeffizient der Dielektrikkonstante): AD250C hat eine TCDk von -117 ppm/oC, die als eine Zahl mit mittlerem Niveau angesehen wird.
Volumenwiderstand: AD250C weist einen Volumenwiderstand von 4,8 x 108 Mohm/cm und einen Oberflächenwiderstand von 4,1 x 107 Mohm auf, beide sehr gut.
Elektrische Leistung: Die elektrische Leistung beträgt 979 V/mil gemäß IPC TM-650 2.5.6.2.
Dielektrische Auflösung: AD250C hat eine dielektrische Auflösung von mehr als 40 kV.
Wir gehen nun zu den thermischen Eigenschaften:
| Elektrische Eigenschaften | AD250C | Einheiten | Prüfbedingungen | Prüfmethode | |
| PIM (30mil/60mil) | -159/-163 | dBc | Reflektierte 43 dBm gesäumte Töne bei 1900 MHz, S1/S1 | Rogers Interne 50 Ohm | |
| Dielektrische Konstante (Verfahren) | 2.52 | - | 23°C @ 50% Höchstemperatur | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
| Dielektrische Konstante (Konstruktion) | 2.50 | - | C-24/23/50 | 10 GHz | Mikrostrip-Differenzphasenlänge |
| Dissipationsfaktor (Verfahren) | 0.0013 | - | 23°C @ 50% Höchstemperatur | 10 GHz | IPC TM-650 2.5.5.5 |
| Wärmeeffizient der Dielektrikkonstante | -117 | ppm/oC | 0°C bis 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| Volumenwiderstand | 4.8 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Oberflächenwiderstand | 4.1 x 107 | - Was ist los? | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Elektrische Festigkeit (dielektrische Festigkeit) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Dielektrische Auflösung | > 40 | KV | D-48/50 | X/Y-Richtung | IPC TM-650 2.5.6 |
| Thermische Eigenschaften | |||||
| Zersetzungstemperatur (T)d) | > 500 | ̊C | 2 Stunden @ 105 ̊C | 5% Gewichtsverlust | IPC TM-650 2.3.40 |
| Koeffizient der thermischen Ausdehnung - x | 47 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
| Koeffizient der thermischen Ausdehnung - y | 29 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
| Koeffizient der thermischen Ausdehnung - z | 196 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
| Wärmeleitfähigkeit | 0.33 | W/mK | - | Z-Richtung | ASTM D5470 |
| Zeit für die Delamination | > 60 | Minuten | wie empfangen | 288 ̊C | IPC TM-650 2.4.24.1 |
| Kupferschälkraft nach thermischer Belastung | 2.6 (14.8) |
N/mm (Pfund/in) | 10s @ 288 ̊C | 35 μm Folien | IPC TM-650 2.4.8 |
| Flexuralfestigkeit (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25 °C ± 3 °C | - | ASTM D790 |
| Zugfestigkeit (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% Höchstemperatur | - | Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte |
| Flex Modulus (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25 °C ± 3 °C | - | IPC-TM-650 Prüfmethode 2.4.4 |
| Dimensionalstabilität (MD/CMD) | 0.02/0.06 | Mil/Zoll | nach Ätzen + Backen | - | IPC-TM-650 2.4.39a |
| Körperliche Eigenschaften | |||||
| Entflammbarkeit | V-0 | - | - | - | UL-94 |
| Feuchtigkeitsabsorption | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Dichte | 2.28 | G/cm3 | C-24/23/50 | - | ASTM D792 |
| Spezifische Wärmekapazität | 0.813 | J/g°K | 2 Stunden bei 105°C | - | ASTM E2716 |
Zersetzungstemperatur (Td): AD250C überschreitet 500oC, gemessen bei 2 Stunden Backen bei 105oC, mit einem Gewichtsverlust von 5% gemäß IPC TM-650 2.3.40.
Wärmeweiterungskoeffizient: Die X- und Y-Achsen weisen einen mittleren Wärmeweiterungskoeffizienten auf, während die Z-Richtung einen etwas schlechteren Wert von 196 ppm/oC zeigt.
Wärmeleitfähigkeit: AD250C hat eine Wärmeleitfähigkeit von 0,33 W/m/K, was auf einem allgemeinen Niveau liegt.
Lassen Sie uns mit den mechanischen Eigenschaften fortfahren:
Schälfestigkeit: Die Schälfestigkeit von 1 Unze Kupferfolie nach thermischer Belastung beträgt laut IPC TM-650 2,6 N/mm.
Beugfestigkeit: In Maschinenrichtung (MD) beträgt die Beugfestigkeit 8,8 MPa, während sie in Maschinenrichtung (CMD) 6,4 MPa beträgt.
Zugfestigkeit: Die Zugfestigkeit beträgt 6,0 MPa bei MD und 5,6 MPa bei CMD.
Flex-Modul: In MD beträgt der Flex-Modul 885 MPa und in CMD 778 MPa.
Abmessungsstabilität: AD250C weist eine Abmessungsstabilität von 0,02 mils/inch in Maschinenrichtung und 0,06 mils/inch in Querrichtung auf.
Nun, lassen Sie uns die physikalischen Eigenschaften erforschen:
Entflammbarkeit: AD250C entspricht der Norm 94V0.
Feuchtigkeitsabsorption: AD250C absorbiert nur 0,04% Feuchtigkeit.
Spezifische Wärmekapazität: Die spezifische Wärmekapazität beträgt 0,813 J/g K und die Dichte 2,28 g/cm3.

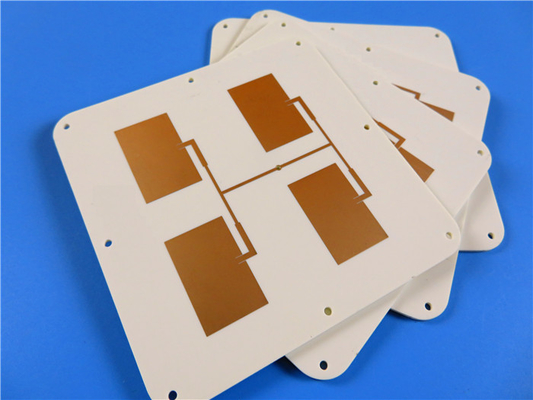

PCB-Optionen: Bicheng PCB kann mit AD250C einseitige, zweiseitige, mehrschichtige und hybride Platten liefern. Die Standarddicken sind 20 mil, 30 mil und 60 mil.
Kupferdicke: Fertiges Kupfer auf Gleislinien kann 1 Unze und 2 Unzen sein.
Maximale PCB-Größe: Die maximale Größe für AD250C-Materialien beträgt 400 mm mal 500 mm, so dass einzelne Platten oder mehrere Designs auf einer Platte möglich sind.
Lötmaske: Bicheng PCB bietet Lötmaskenfarben wie grün, schwarz, blau, rot und gelb an.
Plattierungsmöglichkeiten: Es gibt verschiedene Plattierungsmöglichkeiten für Pads, darunter Immersionsgold, HASL, Immersionssilber, Immersionstin, OSP, reines Gold, ENEPIG und bares Kupfer.
| PCB-Material: | Gewebte Glasfaser-/keramisch gefüllte Verbundstoffe auf PTFE-Basis |
| Bezeichnung: | AD250C |
| Dielektrische Konstante: | 2.50 (10 GHz) |
| Dissipationsfaktor | 0.0013 (10 GHz) |
| Anzahl der Schichten: | Einseitige, doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Dielektrische Dicke: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Rot, Gelb usw. |
| Oberflächenveredelung: | Immersionsgold, HASL, Immersionssilber, Immersionstin, OSP, rein vergoldet, ENEPIG, Bares Kupfer usw. |
AD250C-PCBs finden Anwendungen in einer Vielzahl von Branchen, einschließlich der Mobilfunkinfrastruktur für Basisstation-Antennen, Telematik-Antennensysteme für Automobile und kommerzielle Satelliten-Radio-Antennen.Die ausgezeichnete PIM-Leistung des AD250C, mit PIM-Werten von besser als -157 dBc, ist eine ideale Wahl für Antennenentwickler, die eine hochwertige Signalübertragung erreichen möchten.und zuverlässige thermische Eigenschaften machen den AD250C zuverlässig für Hochfrequenzanwendungen, bei denen Leistung und Stabilität entscheidend sind.
