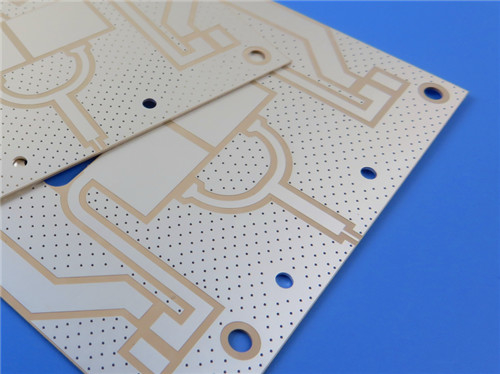

Doppelseitiges PCB auf 20mil RO3010 mit grüner Maske weißer Legend Immersion Silber

Da sich die Technologie weiter rasant weiterentwickelt, war die Nachfrage nach leistungsstarken Leiterplatten (PCBs) nie größer.aus Rogers RO3010 gefertigt, ist ein Beispiel für modernes Design und außergewöhnliche Zuverlässigkeit, was es zu einer idealen Wahl für verschiedene fortschrittliche Anwendungen macht.

Verständnis für das RO3010-Material

Rogers RO3010 ist ein keramisch gefüllter PTFE-Verbundwerkstoff, der eine einzigartige Kombination aus hoher Dielektrikkonstante und ausgezeichneter Stabilität bietet.Dieses Material eignet sich besonders für Anwendungen, bei denen eine präzise Signalintegrität über einen breiten Frequenzbereich erforderlich istDer geringe Ablösungsfaktor von 0,0022 bei 10 GHz sorgt für einen minimalen Signalverlust, der für Hochfrequenzanwendungen entscheidend ist.

Die mechanischen Eigenschaften von RO3010 sind ebenfalls bemerkenswert. Es weist einen geringen Wärmeausdehnungskoeffizienten (CTE) auf, der für die Aufrechterhaltung der Dimensionsstabilität während des thermischen Zyklus entscheidend ist.mit einem CTE von 13 ppm/°C in der X-Richtung und 11 ppm/°C in der Y-Richtung, entspricht das Material effektiv den Ausdehnungseigenschaften von Kupfer, wodurch das Risiko einer Delamination verringert und eine langfristige Zuverlässigkeit gewährleistet wird.

Details zum Bau
Dieses PCB mit folgenden Spezifikationen:


- Basismaterial: Rogers RO3010
- Schichtzahl: 2
- Abmessungen: 60,32 mm x 59,68 mm
- Fertigplattendicke: 0,6 mm
- Kupfergewicht: 1 Unze (1,4 ml) auf den äußeren Schichten
- Mindestspuren: 5/6 Millimeter
- Mindestgröße des Löchers: 0,25 mm
- Oberflächenveredelung:
- Seidenwand: weiße Seidenwand

PCB-Stackup
Der Stapel besteht aus:


- Kupferschicht 1: 35 μm
- Rogers RO3010 Substrat: 20 mm
- Kupferschicht 2: 35 μm

- 100% elektrische Prüfung: Jedes Brett wird vor dem Versand strengen elektrischen Tests unterzogen, um die Funktionalität zu gewährleisten.

Die Vorteile unserer PCB

Außergewöhnliche Stabilität der Dimensionen
Das Material RO3010 bietet aufgrund seines geringen Wärmeausdehnungskoeffizienten (CTE) eine hervorragende Dimensionsstabilität.Mit CTE-Werten von 13 ppm/°C in der X-Richtung und 11 ppm/°C in der Y-Richtung, so dass das PCB das Risiko einer Delamination effektiv minimiert und eine zuverlässige Leistung auch unter thermischen Zyklusbedingungen gewährleistet.

Hohe elektrische Leistung
Rogers RO3010 verfügt über eine dielektrische Konstante von 10,2 ± 0,30 bei 10 GHz und einen niedrigen Ablassfaktor von 0.0022Dies macht unsere Leiterplatten ideal für Telekommunikation, Automobilradar,und andere anspruchsvolle elektronische Umgebungen.

Kostenwirksame Lösung
Trotz seiner hohen Leistungsmerkmale bleibt das PCB zu wettbewerbsfähigen Preisen.Diese wirtschaftliche Option ermöglicht es Unternehmen, ihre Produktion effizient zu skalieren und gleichzeitig hohe Qualitätsstandards einzuhalten.

Konformität und Qualitätssicherung
Die ISO 9001-Zertifizierung zeigt außerdem unser Engagement für die Aufrechterhaltung der Exzellenz im Qualitätsmanagement.Sicherstellung, dass jede Platte zuverlässig und für kritische Anwendungen einsatzbereit ist.

Anwendungen
Diese fortschrittliche PCB ist für eine Vielzahl von Hochleistungsanwendungen geeignet, darunter:

- Automobilradarsysteme: Verbesserte Leistung bei der Erkennung von Hindernissen und Navigation.


- GPS-Antennen: Zuverlässiger Signalempfang, entscheidend für eine genaue Positionierung.


- Mobiltelekommunikation: Leistungsverstärker und Antennen profitieren von den Eigenschaften des geringen Verlustes.


- Drahtlose Kommunikation: Patch-Antennen, die für eine robuste Verbindung konzipiert sind.


- Satelliten für die direkte Übertragung: Optimale Leistung bei Signalübertragung und -empfang.


- Fernlesesysteme für Zähler: Zuverlässige und effiziente Datenübertragung.


- Stromrückstände: Sicherstellung einer stabilen Stromverteilung in komplexen Systemen.

Schlussfolgerung

Unsere neu ausgelieferte doppelseitige Leiterplatte, die aus Rogers RO3010 Material besteht, stellt einen bedeutenden Fortschritt in der Leiterplattentechnologie dar.und eine breite Palette von AnwendungenDurch die Wahl unserer Leiterplatten können die Kunden bei ihren elektronischen Entwürfen eine beispiellose Qualität, Zuverlässigkeit und Leistung erwarten.

Für weitere Informationen oder eine Bestellung kontaktieren Sie bitte unser Vertriebsteam, das Sie bei der Suche nach der perfekten Lösung für Ihre PCB-Anforderungen unterstützt.
