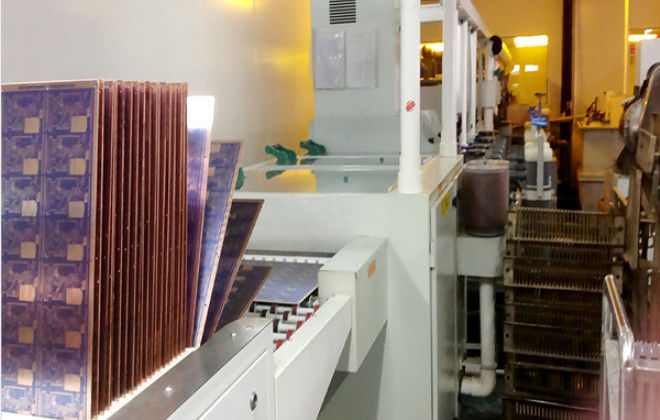

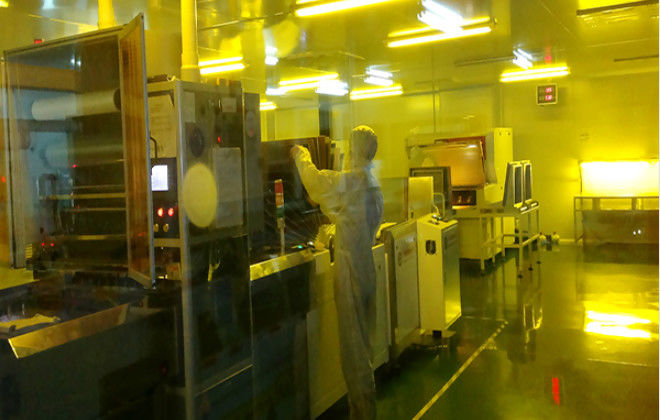

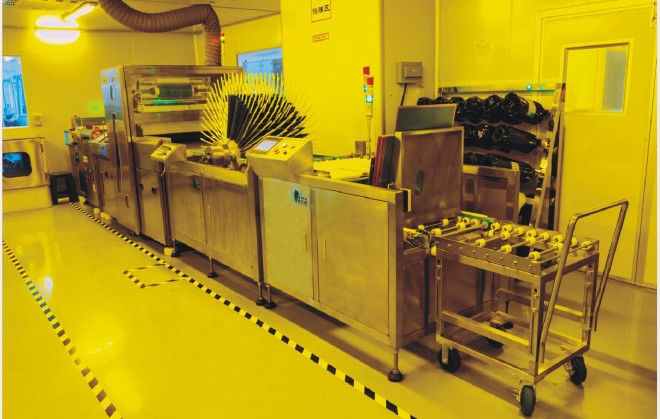

Automatischer Film, der Linie addiert

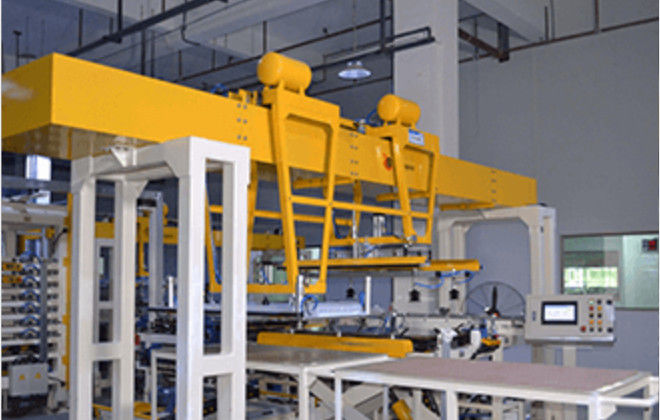

Automatische Film-Stock-Ausrüstung

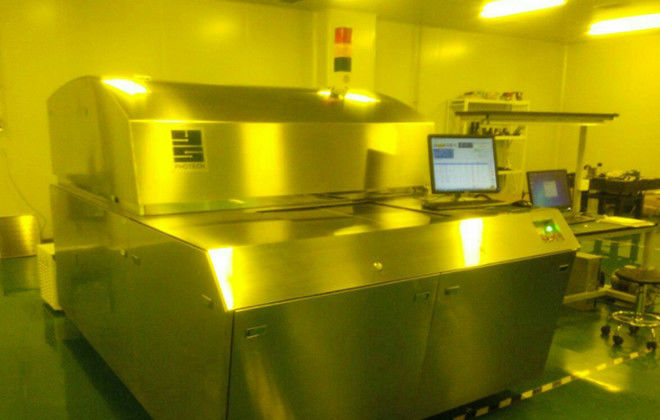

Loch-Kontonummernprüfgerät
Innere Schicht-Brown-Oxidation
Laminierungs-Ausrüstung
Direktes Bild Lasers (LDI)

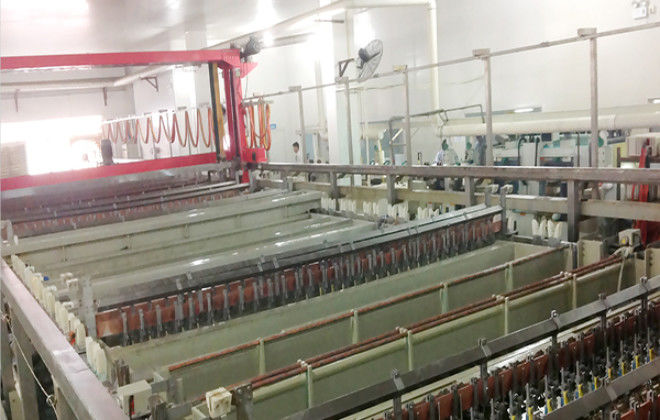

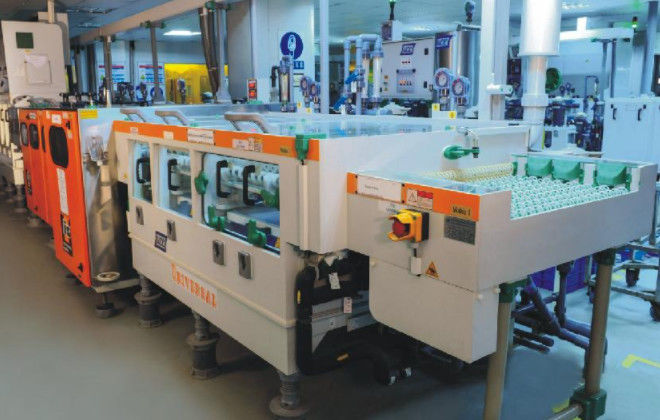

Musterüberzug
Schleifmaschine PWBs

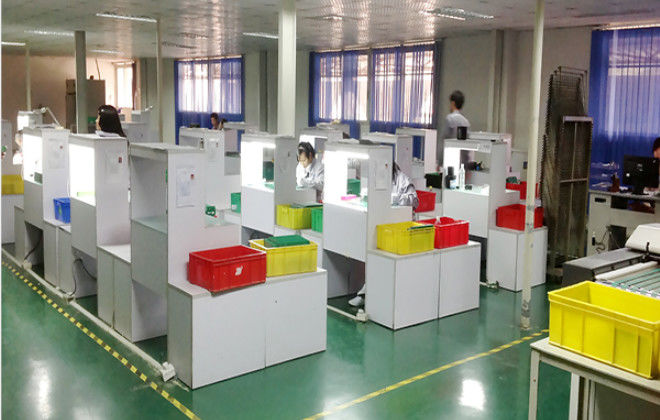

PWB-Inspektion
PWB-Muster-sich Entwickeln
Lötmittel-Maskenc$vor-beseitigung Maschine

Automatischer Film, der Linie addiert

Automatischer Film, der Linie addiert

Automatische Film-Stock-Ausrüstung

Automatische Film-Stock-Ausrüstung

Loch-Kontonummernprüfgerät

Loch-Kontonummernprüfgerät

Innere Schicht-Brown-Oxidation

Innere Schicht-Brown-Oxidation

Laminierungs-Ausrüstung

Laminierungs-Ausrüstung

Direktes Bild Lasers (LDI)

Direktes Bild Lasers (LDI)

Musterüberzug

Musterüberzug

Schleifmaschine PWBs

Schleifmaschine PWBs

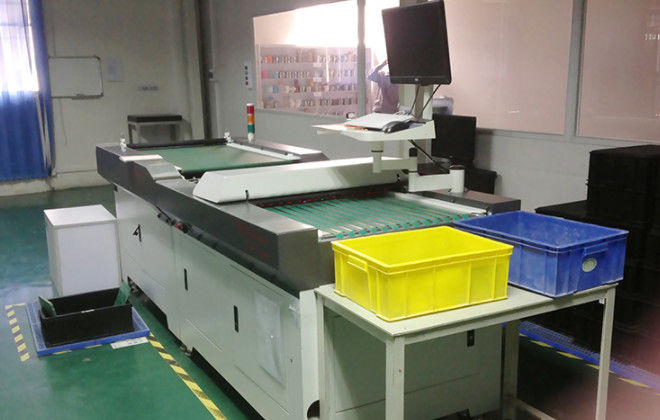

PWB-Inspektion

PWB-Inspektion

PWB-Muster-sich Entwickeln

PWB-Muster-sich Entwickeln

Lötmittel-Maskenc$vor-beseitigung Maschine

Lötmittel-Maskenc$vor-beseitigung Maschine

1 2 3 4 5 6 7 8 9 10
Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd
2 Schicht Flex FPC
2 Unze-Flex-PWB
Antenne flexibles PWB
Zusammengebautes flexibles PWB

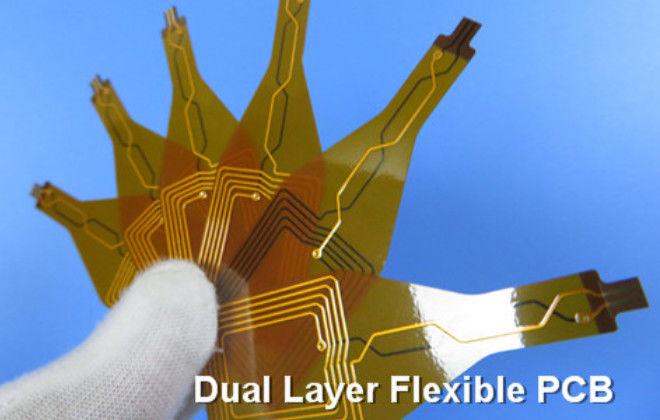

Doppelschicht FPC
FPC-Streifen
Schweres kupfernes Flex-PWB
Einlegesohle FLEX FPC
Steifes Flex-PWB
Sensor FPC

2 Schicht Flex FPC

Bicheng-Elektronik-Technologie wird an Lieferungshoher qualität FPC, die einlagiges umfasst, Doppelschicht, mehrschichtiges und Flex-steifes Brett, Prototyp und Massenproduktion festgelegt.

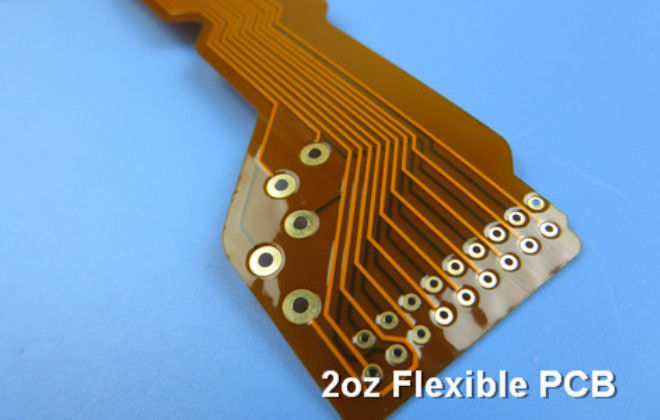

2 Unze-Flex-PWB

Allgemeine Folienstärken für flexible Stromkreise sind μm 17,5, 35, 70 und 105 (0,5, 1, 2 und 3 Unze.) in unserem Haus.

Antenne flexibles PWB

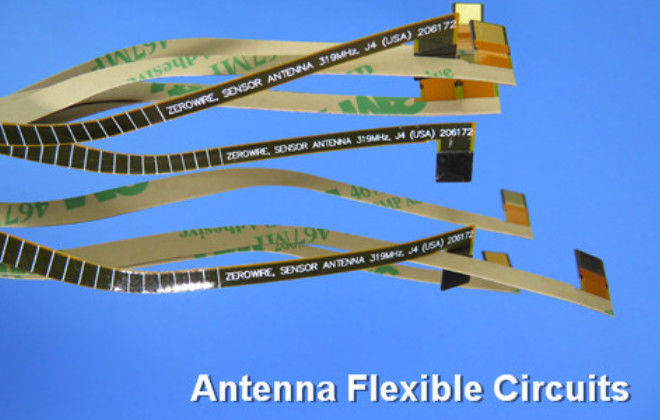

Antenne FPC Schicht-Zählung: Einlagig Stärke: 0.13mm Material: Polyimide RA-Kupfer mit Kleber Kupfer: 1oz Oberflächenende: Immersionsgold Stärke von PU-Versteifung: 0.2mm Andere: 3M Tape

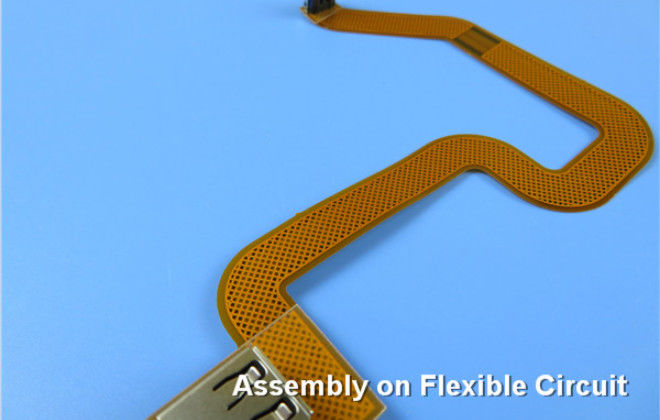

Zusammengebautes flexibles PWB

Wir erbringen one-stop Dienstleistung für FPC-Produktion, Teilauftreten und SMD-Versammlung für 17 Jahre, begrüßt Ihr Patronat.

Doppelschicht FPC

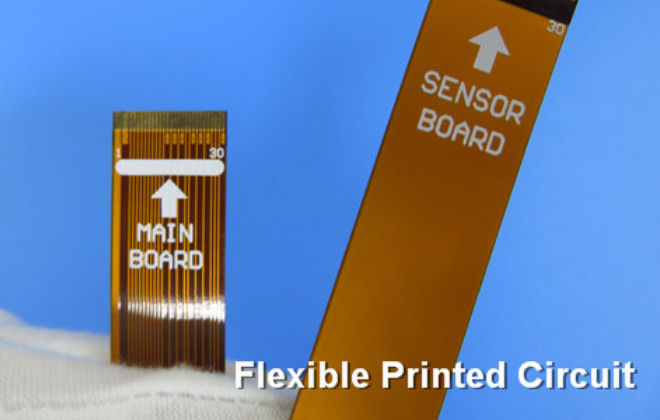

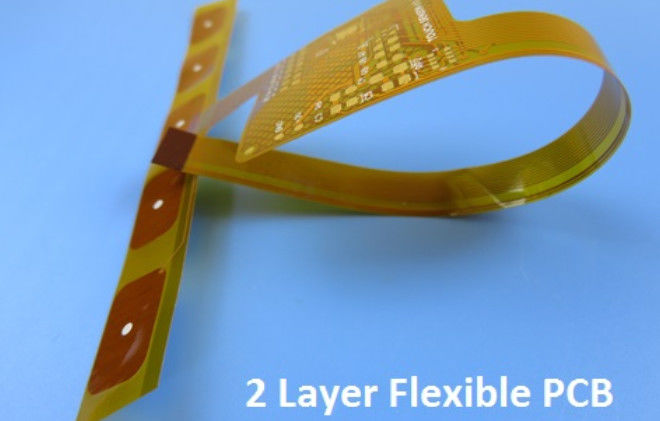

Bicheng wird an der Lieferung von flexiblen gedruckten Schaltungen (FPC) die einlagiges umfasst, von Doppelschicht, von mehrschichtigem und Flex-steifem Brett, von Prototyp und von Massenproduktion festgelegt. Begrüßen Sie Ihr Patronat.

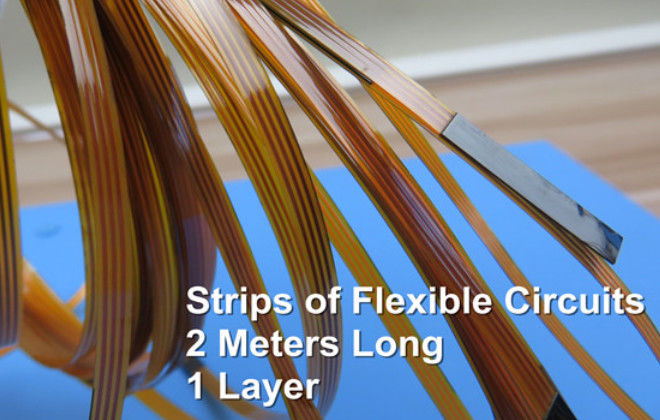

FPC-Streifen

Bitten Sie: Ist Ihr flexibles PWB wie am längsten? Antwort: 2000 milimeters oder 2 Meter.

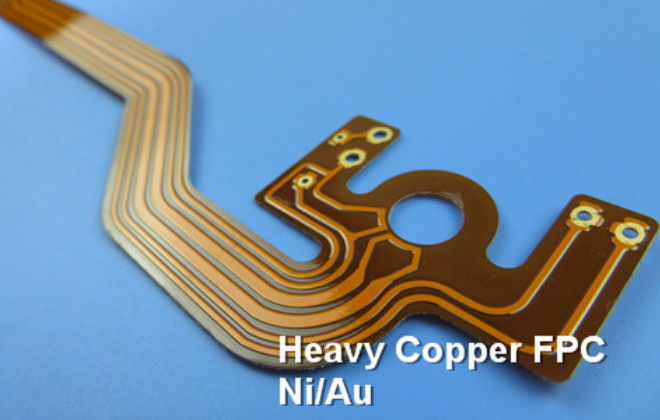

Schweres kupfernes Flex-PWB

Die allgemeinen Folienstärken für flexible Stromkreise sind 17,5, 35, 70, 105μm (0,5, 1, 2, 3 Unze.) in unserem Haus.

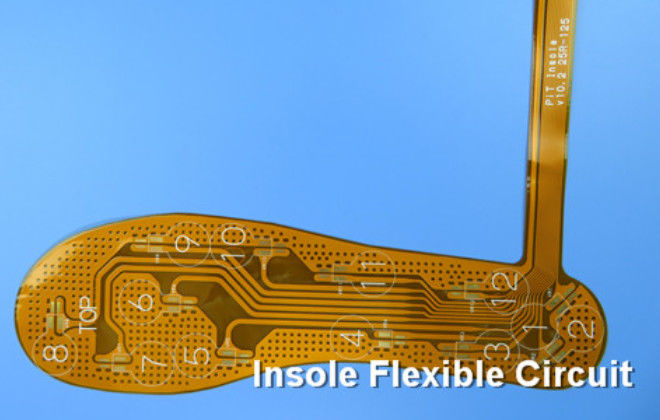

Einlegesohle FLEX FPC

Doppeltes mit Seiten versehenes FPC für Einlegesohlen-Sport 290 x 198mm=1pcs Polyimide, RA-Kupfer Kupfer 1oz Gelbes coverlay | weiße Überlagerung Oberflächenende Ni/Au 0.2mm stark mit Versteifung FR-4

Steifes Flex-PWB

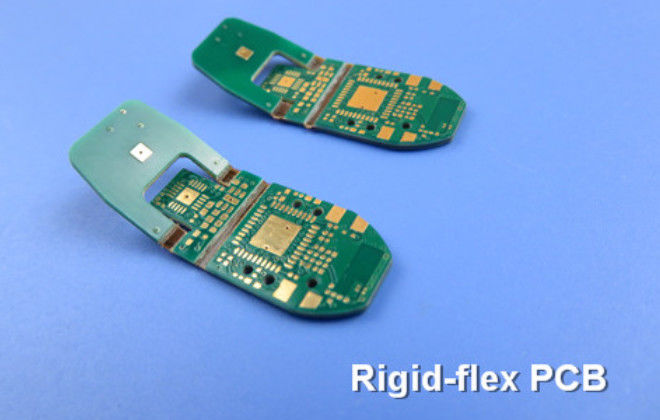

Ein Steifflex-PWB ist- eine Kombination von steifen Brettern und flexible Stromkreise, die letzte flexible Schaffung verbindet sich zwischen den steifen Brettern untereinander, zu denen sie mittels der Bondfalten lamelliert werden. Beide Enden sind steifes Brett, flexibler Stromkreis ist in der Mitte.

Sensor FPC

Bicheng wird an der Lieferung von flexiblen gedruckten Schaltungen (FPC) die einlagiges umfasst, von Doppelschicht, von mehrschichtigem und Flex-steifem Brett, von 1oz, von 2oz, von 3oz, von Prototyp und von Massenproduktion festgelegt. Begrüßen Sie Ihr Patronat.

1 2 3 4 5 6 7 8 9 10 11 12
Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd Bicheng Electronics Technology Co., Ltd

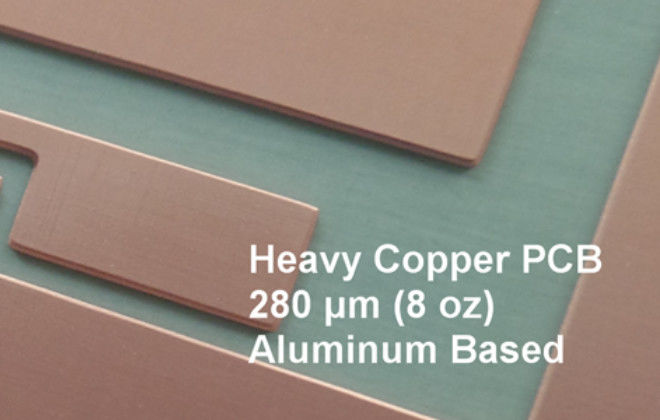

Aluminium-PWB 8oz
Kupfernes PWB
2 Schicht-Aluminium PWB

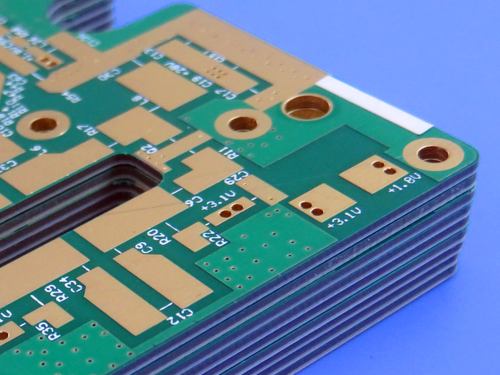

F4B DK2.65 Hochfrequenz-PWB
Hybrides PWB RO4003C und FR-4 kombinierte
RT-35TC Hochfrequenz-PWB
RO4003C Hochfrequenz-PWB
Misch-PWB auf RO4350B und FR-4
RT/duroid 5870 Rf-PWB
RT/duroid 5880 Rf-PWB
RT/duroid 6006 Hochfrequenz-PWB
Hochfrequenz-PWB TLX-8

Aluminium-PWB 8oz

Schweres kupfernes PCBs werden auf starker kupferner Folie und super-starker kupferner Folie gemacht. Diese Stärke kann wie μm 105 (≥ 3 Unze) | μm 350 (≥ so stark sein 10 Unze). Schweres kupfernes PCBs sind größtenteils die hohen gegenwärtigen Substrate. Sie haben zwei bedeutende Anwendungen: 1. Stromversorgungs-Modul: Tragbare elektronische Produkte, Netzprodukte, Basisstationsausrüstung, etc. 2. Autoelektronik-Bauteile: Industrielle Steuerung, Machtmodule, etc.

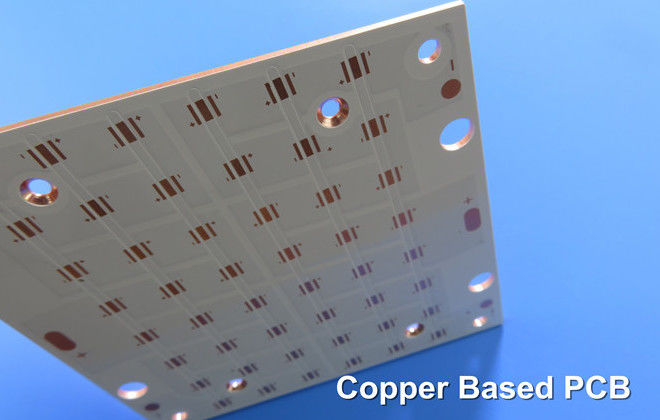

Kupfernes PWB

Kupfernes basiertes PWB ist eins der teuersten Metallleiterplatte, die Wärmeleitfähigkeit ist- viel besser als Aluminiumsubstrat und das Eisensubstrat, die für Hochfrequenzstromkreis, die Bereiche des Hochs und Tiefs-Temperaturwechsels und Wärmeableitung von Präzisionstelekommunikationsgeräten passend ist.

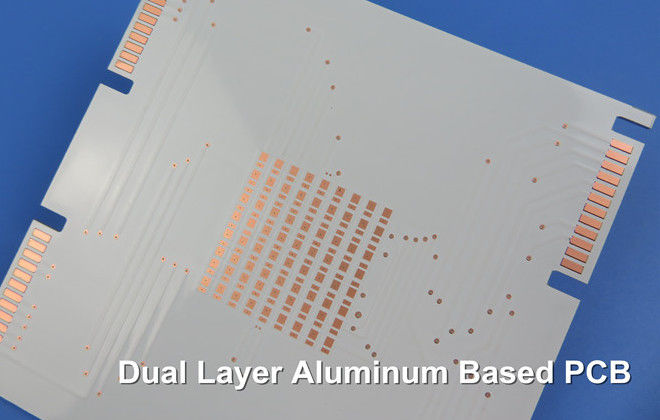

2 Schicht-Aluminium PWB

Die Rolle von MCPCB ist, die Hitze schnell zu übertragen, die durch elektronisches Bauelement und Geräte der hohen Leistung erzeugt wird, um der hohen Leistung elektronische Teile und das Gerätlaufen sicherzustellen stabil und zuverlässig.

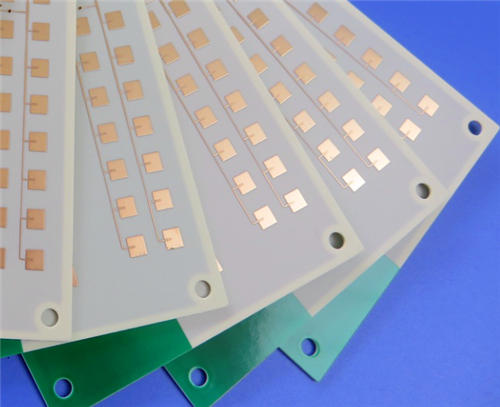

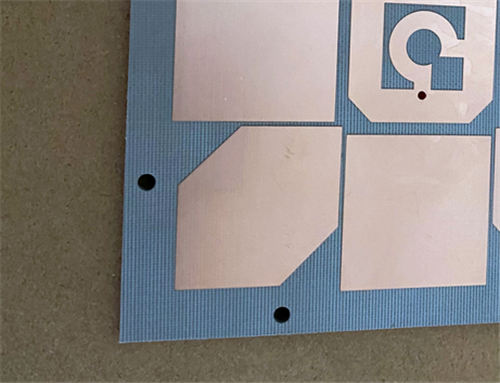

F4B DK2.65 Hochfrequenz-PWB

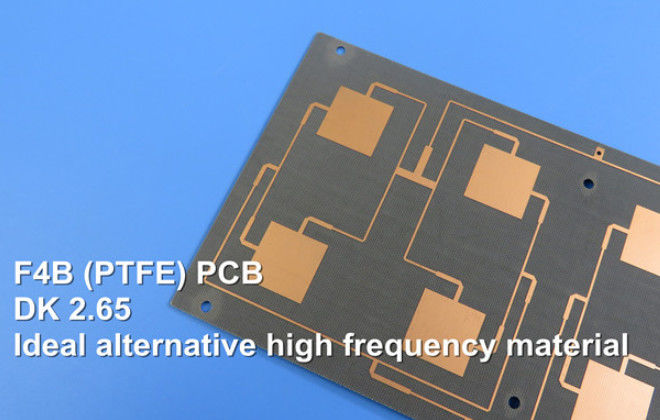

F4B ist eine Reihe PTFE basierte Hochfrequenzmaterialien, das eine Marke von China ist. Es hat Vorteile auf Preis und Qualität in der Anwendung der Navigation, des Radars, der Verbindung über Satellit, der Kommunikationen 4G, der Kommunikationen 5G und der dergleichen.

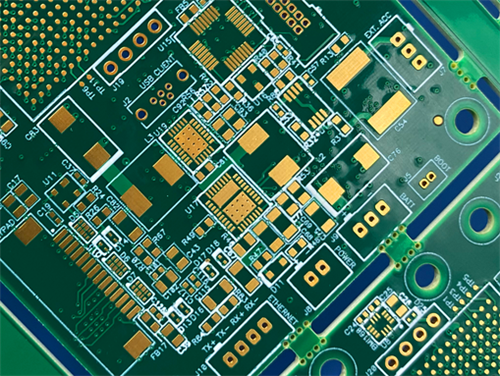

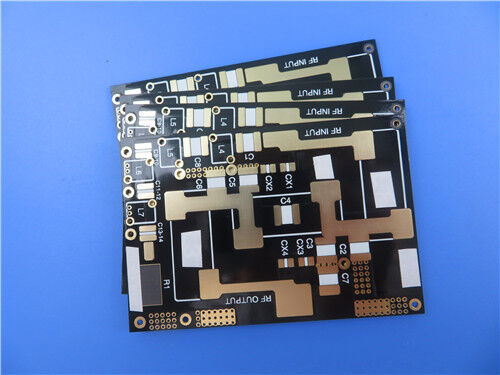

Hybrides PWB RO4003C und FR-4 kombinierte

Hybrides PWB ist gute Weise für Kostenaufstellung über StapelUPS mit allem dämpfungsärmen Material. Seine Signalintegritätsleistung wird verbessert, als Verlust des Brettes FR-4 und des Signals an der Hochfrequenz auch verringert wird.

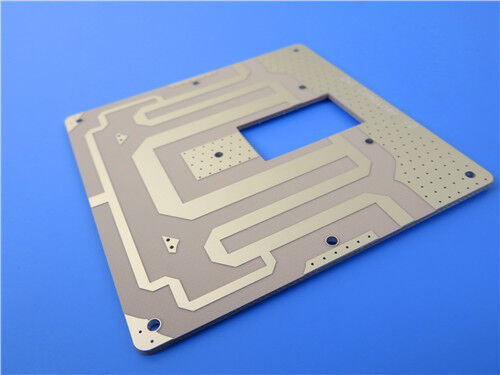

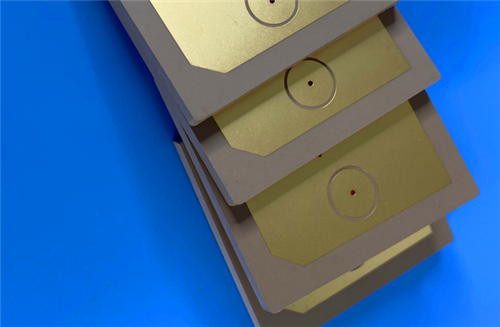

RT-35TC Hochfrequenz-PWB

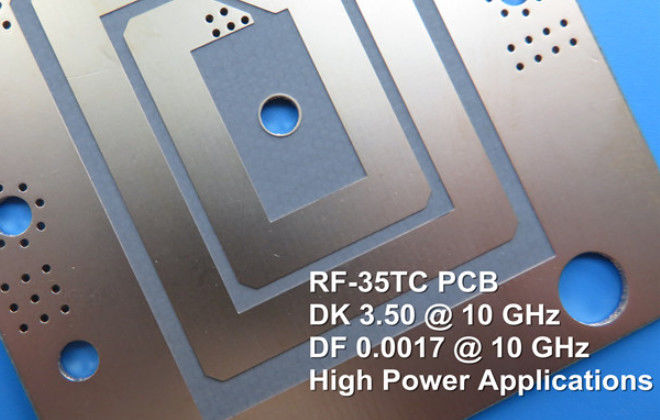

RF-35TC PWB ist die gesponnene Matrix des Fiberglasgewebes beschichtet mit keramischer gefüllter PTFE-Leiterplatte. Sein spezielles keramisches Füllertechnik ermöglicht einen niedrigen Verlustfaktor mit hoher Wärmeleitfähigkeit. Es wird für Anwendungen der hohen Leistung entsprochen. Wie 1. Luftfahrtkomponenten 2. Antennen 3. Spitzenendverstärker. 4. Rundschreibsysteme der hohen Leistung 5. Energieteiler, -filter und -koppler

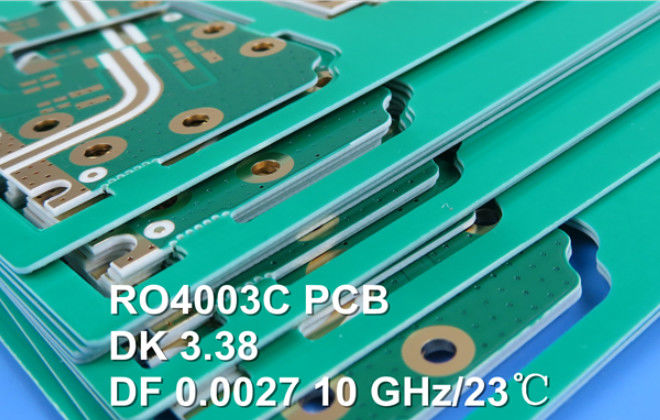

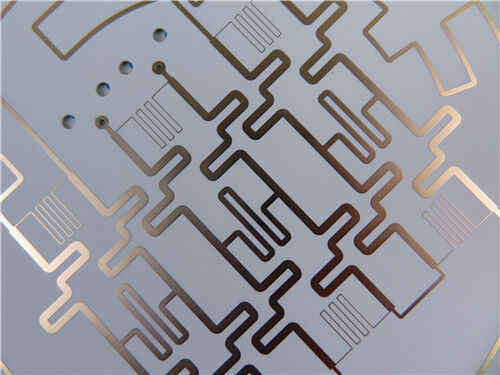

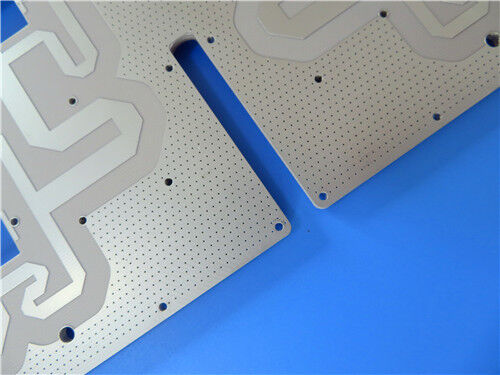

RO4003C Hochfrequenz-PWB

RO4003C PCBs sind keramische gefüllte Laminate des Kohlenwasserstoffs, nicht PTFE, die entworfen sind, um überlegene Hochfrequenzleistung anzubieten. Die typischen Anwendungen sind 1. Automobilradar und Sensoren 2. Zelluläre Basisstations-Antennen und Endverstärker 3. LNB für direkte Sendungs-Satelliten 4. Rf-Filter 5. Rf-Umbau-Nr.

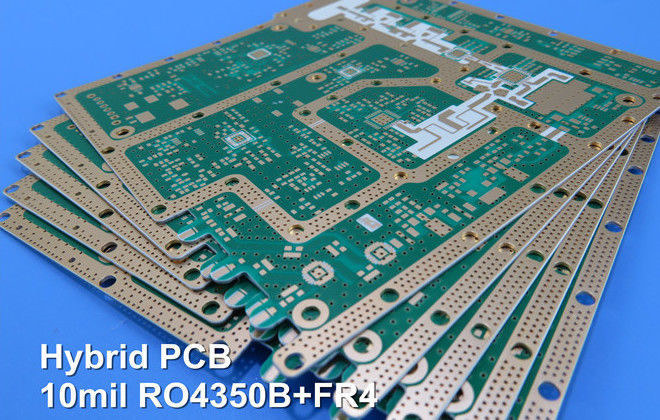

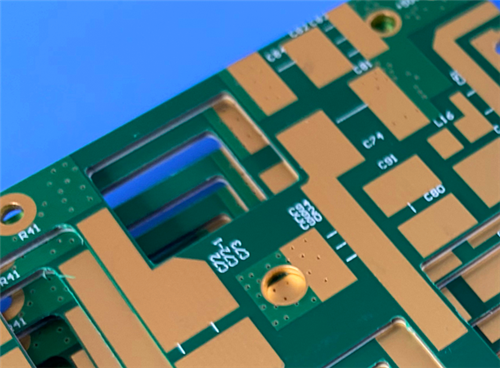

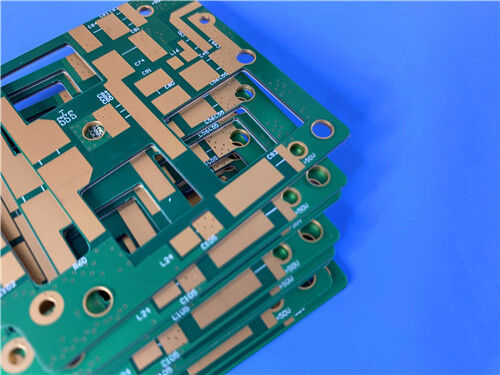

Misch-PWB auf RO4350B und FR-4

Hybrides PWB ist gute Weise für Kostenaufstellung über StapelUPS mit allem dämpfungsärmen Material. Seine Signalintegritätsleistung wird verbessert, als Verlust des Brettes FR-4 und des Signals an der Hochfrequenz auch verringert wird.

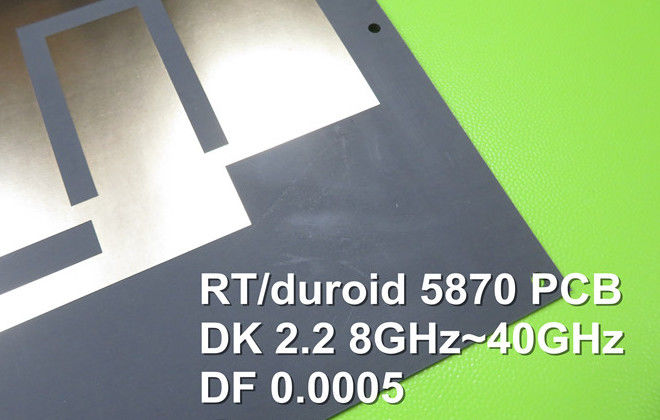

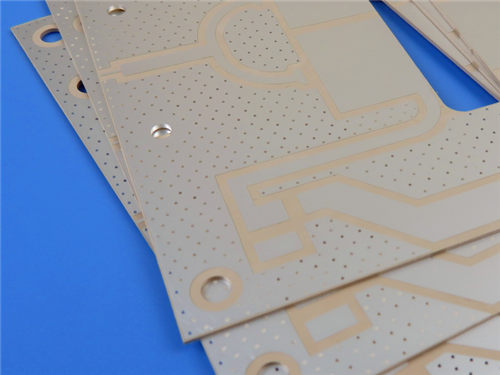

RT/duroid 5870 Rf-PWB

RT/duroid 5870, die Hochfrequenz- PCBs Glas-microfiber sind, verstärkte PTFE-Leiterplatten, die für die Forderung stripline und Mikrobandleitervon stromkreisanwendungen bestimmt sind. Sie werden gewöhnlich in den Handelsfluglinien-Breitbandantennen, in den Millimeter-Wellen-Anwendungen und in den Radar-Systemen etc. benutzt.

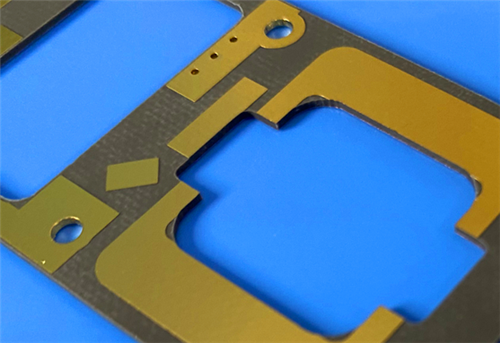

RT/duroid 5880 Rf-PWB

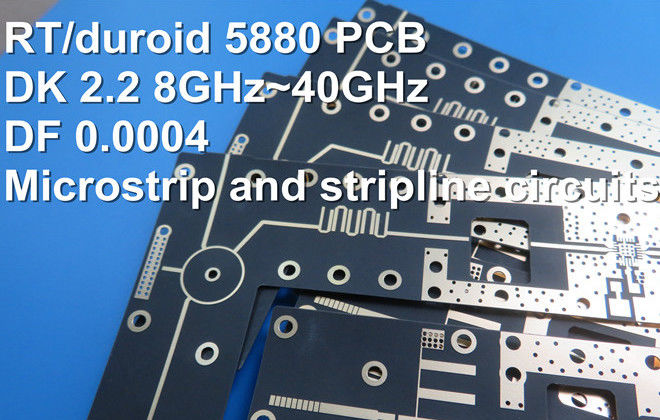

RT/duroid 5880 Rf-Mikrowelle PCBs sind Glas-microfiber verstärkte PTFE-Leiterplatten. Sie sind für die Forderung stripline und Mikrobandleitervon stromkreisanwendungen bestimmt. Einige typische Anwendungen: Lenksysteme Millimeter-Wellen-Anwendungen Punkt-zu-Punkt-Digital-Radioantennen Radar-Systeme

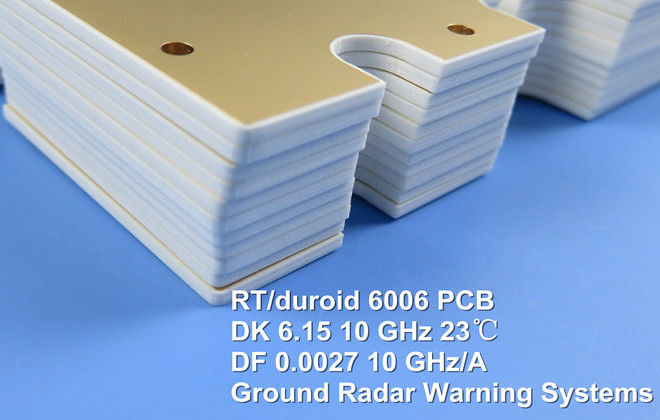

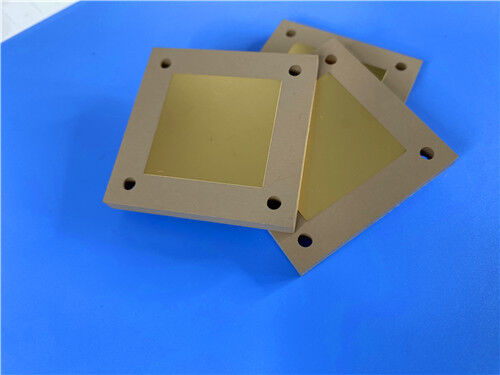

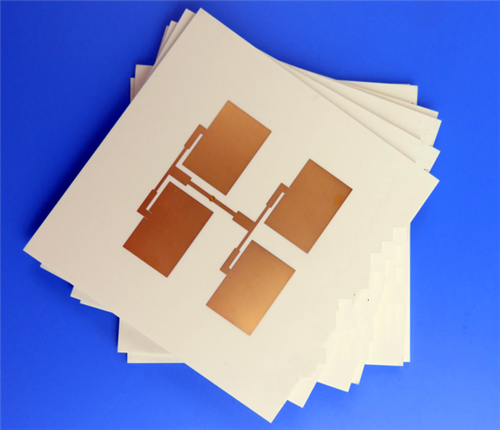

RT/duroid 6006 Hochfrequenz-PWB

Hochfrequenz PCBs RT/duroid 6006 werden auf keramischem aufgebaut? PTFE-Zusammensetzungen. Sie sind mit einem festen Dielektrizitätskonstantewert von 6,15 verfügbar. Rogers 6006 PCBs haben gute thermische mechanische Stabilität, niedrige Feuchtigkeitsaufnahme und feste Stärkesteuerung. Einige typische Anwendungen: 1. Flugzeug-Kollisionsvermeidungs-Systeme 2. Grundradar-Warnsysteme 3. Flecken-Antennen 4. Endverstärker 5. Verbindung- über Satellitsysteme

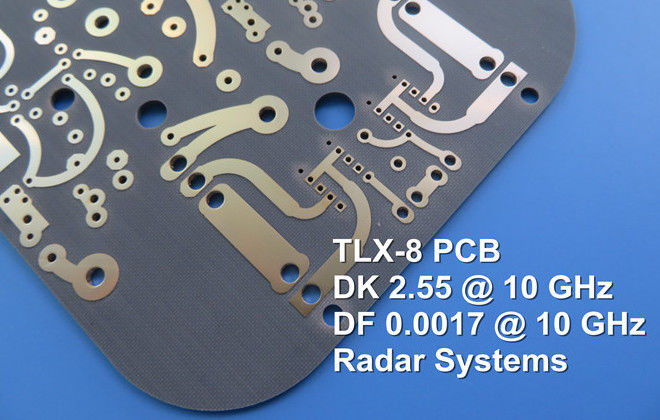

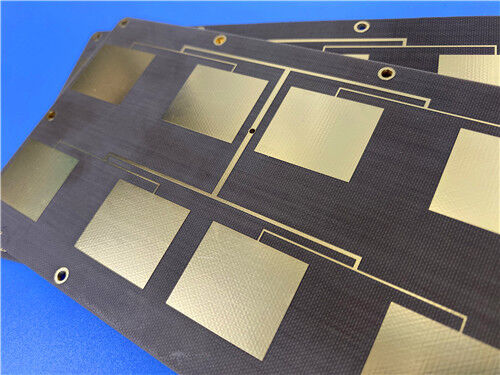

Hochfrequenz-PWB TLX-8

TLX-8 PCBs sind PTFE-Fiberglas-Leiterplatten, die für Gebrauch in den Radarsystemen, in den Mobilkommunikationen, im MikrowellenTestgerät, in der Mikrowellenübertragungseinrichtung und IN Rf-Komponenten ideal sind. Es ist für niedrige Schichtzählungs-Mikrowellenentwürfe passend.

  • Product Line

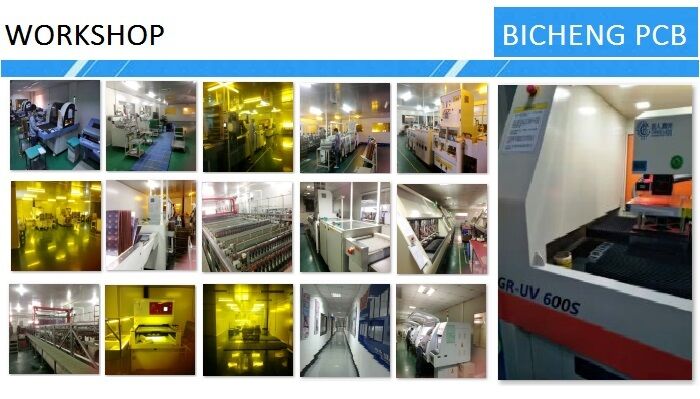

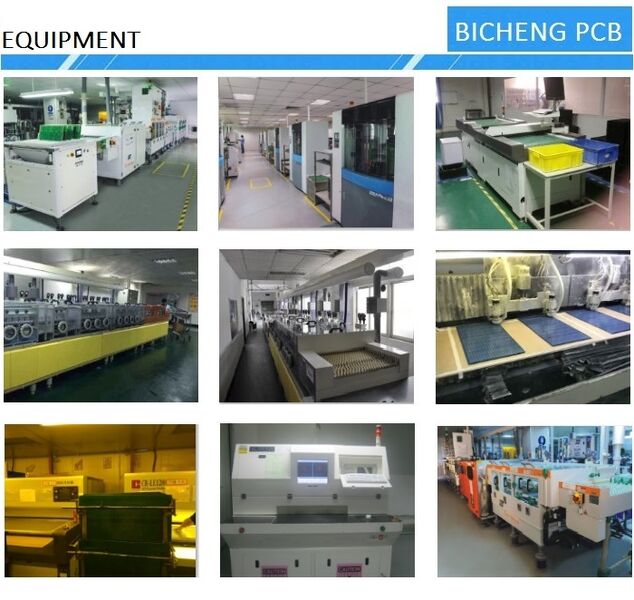

    Bicheng Electronics Technology Co., Ltd Fabrik Produktionslinie 0



    Bicheng-Elektronik hat zwei bedeutende Produktionsbasis, wo in Shenzhen und in Jiangmen sind. Shenzhen-Fabrik hat über 300 Angestellten und gab PWB mehr als 10000 Quadratmeter pro Monat aus. Die Shenzhen-Fabrik ist ein nagelneues Konzentrieren auf schnelle Drehungs-, Prototyp- und Bändchenproduktion.



    Die Jiangmen-Fabrik hat zwei neue Industriebauten, die ungefähr 15.000 Quadratmeter umfassen, bestimmt für Massenproduktionsvolumen. Nagelneue automatisierte Ausrüstungen werden von Israel-, Japan-, Deutsch- und Taiwan-Bereich eingeführt. Der Ertrag von Jiangmen-Fabrik für 2-10 Schichten ist bis 30000 Quadratmeter pro Monat. Die Grundlage von Jiangmen-Anlage erhöht unsere Lieferfähigkeit Spitzen-PCBs inländisch und weltweit.



    Unser Geschäft stellt weltweit gegenüber. Bicheng hat starke und verschiedene PWB-Produkte und umfasst mehrschichtige Bretter bis 32 Schichten, Flex-steife Kombination, schweres Kupfer, Hochfrequenzhohe geschwindigkeit, HDI und andere Arten.



    Wir werden, um ein führender variierter PWB-Lieferant, mit Präzisionsprodukten zu werden festgelegt und schaffen Wert für Kunden und die Zukunft für Personal zu schaffen.









  • OEM / ODM

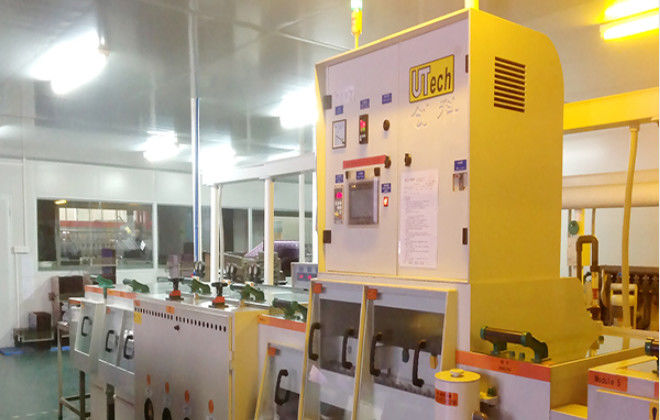

    PWB-Muster-Überzug

    Bicheng Electronics Technology Co., Ltd Fabrik Produktionslinie 0





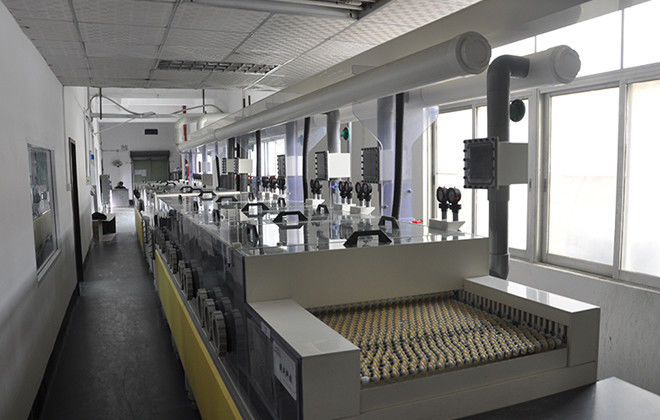

    PWB-Reinigung

    Bicheng Electronics Technology Co., Ltd Fabrik Produktionslinie 1





    Sich Entwickeln

    Bicheng Electronics Technology Co., Ltd Fabrik Produktionslinie 2





  • R & D



    Entwurf für Fertigung

    Serienmäßig NEIN. Verfahren Einzelteil Herstellungsfähigkeit
    Umfangreiches (S)<100 m=""> Mittleres Volumen (S)<10 m=""> Prototype(S)<1m>
    1 Innere Schicht (18um, 35um, 70um usw. sind verkupfern fertig. Wenn nicht erwähntes kupfernes, beendete, ist 1oz der Ausgangswert) Min.isolation von Schichten 0.1mm 0.1mm 0.06mm
    2 Min.track und Abstand 5/5mil (18um) 4/4mil (18um) 3/3.5mil (18um)
    3 5/5mil (35um) 4/4mil (35um) 3/4mil (35um)
    4 7/9mil (70um) 6/8mil (70um) 6/7mil (70um)
    5 9/11mil (105um) 8/10mil (105um) 8/9mil (105um)
    6 13/13mil (140um) 12/12mil (140um) 12/11mil (140um)
    7 Min.distance von Bohrgerät zu Leiter 4 Schicht 10mil, 6 Schicht 10mil, 8-12 Schicht 12mil 4 Schicht 8mil, 6 Schicht 8mil, 8-12 Schicht 10mil, 14-20 Schicht 14mil, 22-32 Schicht 18mil 4 Schicht 6mil, 6 Schicht 6mil, 8-14 Schicht 8mil, 16-22 Schicht 12mil, 24-32 Schicht 14mil
    8 Min.width des ringförmigen Ringes auf innerer Schicht 4 Schicht 10mil (35um), ≥6 Schicht 14mil (35um) 4 Schicht 8mil (35um), ≥6 Schicht 12mil (35um) 4 Schicht 6mil (35um), ≥6 Schicht 10mil (35um)
    9 Innere Schichtisolierungs-Ringbreite (Minute) 10mil (35um) 8mil (35um) 6mil (35um)
    10 Min.via-Auflagendurchmesser 20mil (35um) 16mil (35um) 16mil (35um)
    11 Min. Abstand von Brettrand zu Leiter (kein kupfernes exposured) (innere Schicht) 14 Mil (35um) 12 Mil (35um)) 8 Mil (35um)
    12 Maximales kupfernes Gewicht (innere Schicht und äußere Schicht) 3 Unze (105 um) 4 Unze (140 um) 6 Unze (210 um)
    13 Kern mit unterschiedlicher kupferner Folie auf beiden Seiten / 18/35,35/70 um 18/35,35/70 um
    14 Lamellieren Toleranz der lamellenförmig angeordneten Stärke ±10% PWB stark ±10% PWB stark ±8% PWB stark
    15 Maximale lamellenförmig angeordnete Stärke 4.0mm 6.0mm 7.0mm
    16 Lamellenförmig angeordnete Ausrichtungsgenauigkeit ≤±5 Mil ≤±4 Mil ≤±4 Mil
    17 Bohrgerät (18um, 35um, 70um usw. sind verkupfern fertig. Wenn nicht erwähntes kupfernes, beendete, ist 1oz der Ausgangswert) Min.drill biss Durchmesser 0,2 Millimeter 0,2 Millimeter 0,2 Millimeter
    18 Min.slot-Routerdurchmesser 0,60 Millimeter 0,60 Millimeter 0,60 Millimeter
    19 Min.tolerance von PTH-Schlitzen ±0.15mm ±0.15mm ±0.1mm
    20 Max.aspect-Verhältnis 1:08 1:12 1:12
    21 Lochtoleranz ±3mil ±3mil ±3mil
    22 Raum von über zu über 6mil (das gleiche Netto), 12mil (unterschiedliches Netz) 6mil (das gleiche Netto), 14mil (unterschiedliches Netz) 4mil (das gleiche Netto), 12mil (unterschiedliches Netz)
    23 Raum des Teillochs zum Teilloch 12mil (das gleiche Netto), 16mil (unterschiedliches Netz) 12mil (das gleiche Netto), 16mil (unterschiedliches Netz) 10mil (das gleiche Netto), 14mil (unterschiedliches Netz)
    24 Radierung Min.width der Ätzung des Logos 10mil (18um), 12 Mil (35um), 12 Mil (70um) 8mil (18um), 10mil (35um), 12 Mil (70um) 6mil (18um), 8 Mil (35um), 12mil (70um)
    25 Ätzungsfaktor 1.6-2.2 1.6-2.2 1.6-2.2
    26 Äußere Schicht (18um, 35um, 70um usw. sind verkupfern fertig. Wenn nicht erwähntes kupfernes, beendete, ist 1oz der Ausgangswert) Min.via-Auflagendurchmesser 20mil 16mil 16mil
    27 Min.BGA-Auflagendurchmesser 12mil 12mil 10mil
    28 Min.track und Abstand 5/5mil (18um) 4/4mil (18um) 3/3.5mil (18um)
    5/5mil (35um) 4/4mil (35um) 3/4mil (35um)
    7/9mil (70um) 6/8mil (70um) 6/7mil (70um)
    9/11mil (105um) 8/10mil (105um) 8/9mil (105um)
    13/13mil (140um) 12/12mil (140um) 12/11mil (140um)
    29 Minimales Gitter 10/10mil (35um) 8/8mil (35um) 4/8mil (35um)
    30 Min.space (aufzufüllen Leiter, aufzufüllen Auflage) 6mil (18um) 5mil (18um) 4mil (18um)
    6mil (35um) 5mil (35um) 4mil (35um)
    9mil (70um) 8mil (70um) 7mil (70um)
    11mil (105um) 10mil (105um) 9mil (105um)
    13mil (140um) 12mil (140um) 11mil (140um)
    31 Lötmittelmaske (18um, 35um, 70um usw. sind verkupfern fertig. Wenn nicht erwähntes kupfernes, beendete, ist 1oz der Ausgangswert) Maximaler Übersteckerdurchmesser 0.5mm 0.5mm 0.5mm
    32 Min.width der Lötmittelmaskenbrücke Grün: 5mil (35um) Grün: 4mil (35um) Grün: 4mil (35um)
    33 Gelb: 5mil (35um) Gelb: 4mil (35um) Gelb: 4mil (35um)
    34 Blau: 5mil (35um) Blau: 4mil (35um) Blau: 4mil (35um)
    35 Schwarz: 6mil (35um) Schwarz: 6mil (35um) Schwarz: 6mil (35um)
    36 Weiß: 6mil (35um) Weiß: 6mil (35um) Weiß: 6mil (35um)
    37 Die ganze Matt: 6mil Die ganze Matt: 6mil Die ganze Matt: 6mil
    38 Grün: 5mil (70um) Grün: 4mil (70um) Grün: 4mil (70um)
    39 Gelb: 5mil (70um) Gelb: 4mil (70um) Gelb: 4mil (70um)
    40 Blau: 5mil (70um) Blau: 4mil (70um) Blau: 4mil (70um)
    41 Schwarz: 6mil (70um) Schwarz: 6mil (70um) Schwarz: 6mil (70um)
    42 Weiß: 6mil (70um) Weiß: 6mil (70um) Weiß: 6mil (70um)
    43 Offene Lötmittelmaske 4mil (35um) 4mil (35um) 3mil (35um)
    44 Lötmittelmaskenabdeckung 4mil (35um) 4mil (35um) 3mil (35um)
    45 Min.width des Lötmittelmaskentextes 9mil (35um) 9mil (35um) 8mil (35um)
    46 Min.thickness der Lötmittelmaske 9um (35um) 9um (35um) 9um (35um)
    47 Max.thickness der Lötmittelmaske 30um (35um) 30um (35um) 30um (35um)
    48 Silkscreen Min.width des Silkscreentextes 6mil 6mil 5mil
    49 Min.height des Silkscreentextes 35mil 35mil 30mil
    50 Min.space von Silkscreen zu Auflagen 6mil 6mil 5mil
    51 Farbe von Silkscreen Weiß, schwarz, gelb
    52 Kohlenstofftinte Kohlenstofftinte bedeckt Leiter oder Auflagen 14mil 13mil 12mil
    53 Mittlerer Abstand von Kohlenstofftinte zu Auflagen 12mil 11mil 10mil
    54 Peelable-Maske Peelable-Maskenabdeckungen Leiter oder Auflagen 8mil 7mil 6mil
    55 Min.distance von der peelable Maske zu den Auflagen 14mil 13mil 12mil
    56 Max.via-plug der Siebdruckmethode 2.0mm 2.0mm 2.0mm
    57 Max. Überstecker der Aluminiumfoliemethode 4.5mm 4.5mm 4.5mm
    58 Oberflächenende Stärke des Nickels von ENIG 3-5um 3-5um 2-6.35um
    59 Stärke des Goldes von ENIG 0.05-0.1um
    60 Stärke des Nickels des Goldfingers 3-5um
    61 Stärke des Goldes des Goldfingers 0.1-1.27um
    62 Stärke des Zinns von HASL 2.54-6.35um
    63 Stärke von OSP 0.2-0.5um
    64 Stärke des Zinns des Immersionszinns 0.2-0.75um
    65 Stärke des Silbers des Immersionssilbers 0.15-0.75um
    66 Konturnprozeß Methode des Konturnprozesses CNC, der, V-CUT, Ausbruchhahn, Ausbruchlöcher, lochend mahlt
    67 Minimaler Router 0.8mm
    68 Min.tolerance der Kontur ±0.15mm ±0.13mm ±0.1mm
    69 Min.distance der Prägekontur (keine kupferne Belichtung) 12mil 10mil 8mil
    70 Winkel von V-CUT Grad 20、 30、 45、 60 ±5
    71 Grad von Symmetrie von V-CUT ±6mil ±5mil ±4mil
    72 Toleranz der Reststärke von V-CUT ±6mil ±5mil ±4mil
    73 Toleranz des Kantenwinkels des Goldfingers Grad ±5 Grad ±5 Grad ±5
    74 Toleranz der Reststärke der schräger Kante des Goldfingers ±5mil ±5mil ±5mil
    75 Minimaler Radius der inneren Ecke 0.4mm
    76 Min. Abstand vom Rand zu V-geschnittenem (keine kupferne Belichtung) 18mil (1.6mm V-Nutschneider des starken, 20 Grads) 14mil (1.6mm V-Nutschneider des starken, 20 Grads) 12mil (1.6mm V-Nutschneider des starken, 20 Grads)
    77 20mil (1.6mm V-Nutschneider des starken, 30 Grads) 18mil (1.6mm V-Nutschneider des starken, 30 Grads) 16mil (1.6mm V-Nutschneider des starken, 30 Grads)
    78 24mil (1.6mm V-Nutschneider des starken, 45 Grads) 22mil (1.6mm V-Nutschneider des starken, 45 Grads) 20mil (1.6mm V-Nutschneider des starken, 45 Grads)
    79 30mil (1.6mm V-Nutschneider des starken, 60 Grads) 28mil (1.6mm V-Nutschneider des starken, 60 Grads) 26mil (1.6mm V-Nutschneider des starken, 60 Grads)
    80 Spezielle Toleranz Brettstärke des Fliegensondentests 0.6-4.0mm
    81 Plattengröße des Fliegensondentests Größe 900X600mm, kleinkanndurchHerstellungsverfahrenkompensiert werden
    82 Plattengröße der Befestigungsprüfmethode Größe 460X380mm, klein kann durch Herstellungsverfahren kompensiert werden
    83 Brettstärke der Befestigungsprüfmethode 0.4-6.0mm
    84 Toleranz des Einpreßlochs ±2mil
    85 Toleranz von NPTH ±2mil
    86 Toleranz von PWB-Stärke 1.0mm≥PCB Stärke, Toleranz ±0.1mm; 1.0mm≤PCB Stärke, Toleranz ±10%
    87 Toleranz der Tiefe des angesenkten Lochs ±0.2mm
    88 Tiefentoleranz des blinden Schlitzes ±0.2mm
    89 Maximale Versandgröße Größe 1200X600mm (doppelte Seite, kein Test forderte)
    90 Größe 1000X600mm (mehrschichtig, erforderte kein Test)
    91 Minimale Versandgröße 10X10mm
    92 PWB-Stärke von HASL 0.8-3.0mm (Loch weniger 0.5mm sollte Gebrauchsüberstecker oder -zelt sein)
    93 HASL PWB-Größe Size≤600X460mm
    94 PWB-Stärke 0.15-7.0mm
    95 Tiefe von v-Nut 0.8-3.2mm
    96 Abstand der unzusammenhängenden Vnut ≥7mm
    97 Max. Bohrgerätdurchmesser Größe 6.5mm(Zylindrisch anbohrungoderRouterwerdenfürLöchermehrals6.5mm, Min.tolerance±0.1mmbenutzt)
    98 Max. Senkerdurchmesser Größe 6.5mm Senker kann benutztes Zylindrisch anbohrung Bohrgerät oder Router sein)
    99 Abstand der Schrägfläche Size≥11mm Size≥5mm Size≥5mm
    100 Stärke der peelable Maske 0.2-1.5mm ±0.15mm
