Mikrowelle Rogers Funktelegrafie/Duroid 6010LM Rogers keramische PTFE Zusammensetzungen PWB-Brettes
  • Name

Mikrowelle Rogers Funktelegrafie/Duroid 6010LM Rogers keramische PTFE Zusammensetzungen PWB-Brettes

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-061.V1.0
Grundmaterial:
RT/duroid 6010LM
Schicht-Zählung:
1 Schicht, 2 Schicht
PWB-Stärke:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
PWB-Größe:
≤400 mm x 500 mm
Lötmittelmaske:
Grün, Schwarz, Blau, Gelb, Rot usw.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, Immersionszinn, OSP.
Hervorheben:

Mikrowelle Rogers PWB-Brett

,

PWB-Brett Funktelegrafie-Duroid 6010LM Rogers

,

PWB-Brett Mikrowelle Funktelegrafie Duroid 6010LM

Produktbeschreibung

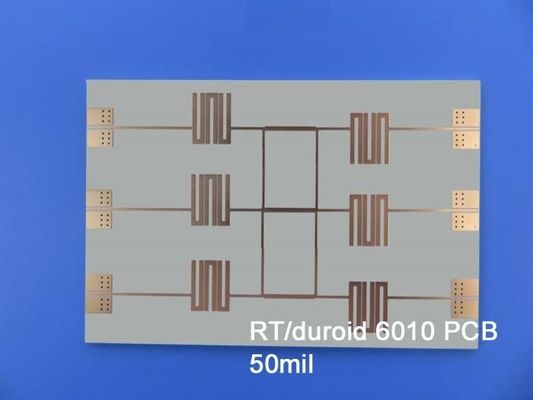

Rogers High Frequency PWB errichtet auf RT/Duroid 6010 mit Immersions-Gold für Grundradar-Warnsysteme

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Mikrowellenlaminate Rogers RT/duroid 6010LM sind keramische-PTFE Zusammensetzungen, die für die elektronische und Mikrowellenstromkreisanwendungen bestimmt sind, die eine hohe Dielektrizitätskonstante erfordern. Sie ist mit einem Dielektrizitätskonstantewert von 10,2 verfügbar.



Mikrowelle Rogers Funktelegrafie/Duroid 6010LM Rogers keramische PTFE Zusammensetzungen PWB-Brettes 0



Mikrowelle RT/duroid 6010LM lamelliert Eigenschaftsleichtigkeit der gebräuchlichen Herstellung und Stabilität. Ergebnisse dieses Eigentums in der Möglichkeit der Massenproduktion und der Verringerung der Kosten von Waren. Es hat fest Dielektrizitätskonstante- und Stärkesteuerung, niedrige Feuchtigkeitsaufnahme und gute thermische mechanische Stabilität.



Mikrowelle Rogers Funktelegrafie/Duroid 6010LM Rogers keramische PTFE Zusammensetzungen PWB-Brettes 1



Typischer Wert RT/duroid 6010
Eigentum RT/duroid 6010 Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 10.2±0.25 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 klemmte stripline fest
Dielektrizitätskonstante, εDesign 10,7 Z   8GHz zu 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor, tanδ 0,0023 Z   10 GHz/A IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε -425 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand 5 x 105   Mohm.cm IPC 2.5.17.1
Oberflächenwiderstandskraft 5 x 106   Mohm IPC 2.5.17.1
Dehnbare Eigenschaften ASTM D638 (Rate der Belastung 0.1/min.)
Elastizitätsmodul 931(135) 559(81) X-Y MPa (kpsi)
Bruchspannung 17 (2,4) 13 (1,9) X-Y MPa (kpsi)
Bruchdehnung 9 bis 15 7 bis 14 X-Y %
Zusammenpressende Eigenschaften   ASTM D695 (Rate der Belastung 0.05/min.)
Elastizitätsmodul 2144 (311) Z MPa (kpsi)
Bruchspannung 47 (6,9) Z MPa (kpsi)
Bruchdehnung 25 Z %
Flexural Modul 4364 (633) 3751 (544) X MPa (kpsi) ASTM D790
Bruchspannung 36 (5,2) 32 (4,4) X-Y MPa (kpsi)
Verformung unter Druck 0,26 1,3 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Feuchtigkeitsaufnahme 0,01   % D48/50℃ 0,050" (1.27mm) dick IPC-TM-650 2.6.2.1
Wärmeleitfähigkeit 0,86   W/m/k 80℃ ASTM C518
Ausdehnungskoeffizient 24
24
47		 X
Y
Z		 ppm/℃ 23℃/50% RELATIVE FEUCHTIGKEIT IPC-TM-650 2.4.41
TD 500   ℃ TGA   ASTM D3850
Dichte 3,1   g/cm3   ASTM D792
Spezifische Wärme 1,00 (0,239)   j/g/k
(BTU/ib/OF)		   Berechnet
Kupferne Schale 12,3 (2,1)   pli (N/mm) nach Lötmittelfloss IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreier Prozess kompatibel Ja



Typische Anwendungen:

(1) Flugzeugkollisionsvermeidungssysteme

(2) GrundWarnsysteme des radars

(3) Fleckenantennen

(4) Verbindung- über Satellitsysteme usw.



Mikrowelle Rogers Funktelegrafie/Duroid 6010LM Rogers keramische PTFE Zusammensetzungen PWB-Brettes 2
