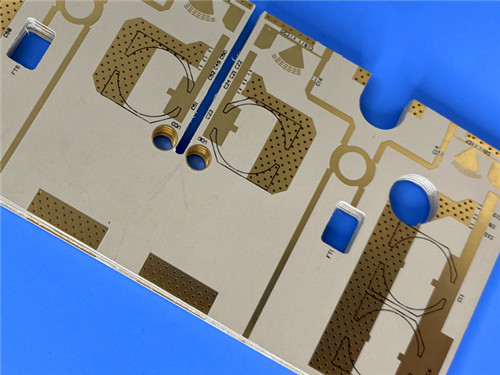

Doppelseitiges PCB RT Duroid 6035HTC 60mil Weiß Silkscreen Immersion Silber

In der Welt der Elektronik kann die Wahl des Materials für Leiterplatten (PCB) die Leistung erheblich beeinflussen, insbesondere bei Hochfrequenz- und Hochleistungsanwendungen.Unsere doppelseitige Leiterplatte aus RT/Duroid 6035HTC zeichnet sich als erstklassige Lösung für Ingenieure und Designer aus, die auf der Suche nach Zuverlässigkeit sind, Effizienz und erweiterte Funktionalität.

PCB-Konstruktion und Spezifikationen

Ausgangsmaterial: RT/Duroid 6035HTC

RT/duroid 6035HTC ist ein keramisch gefüllter PTFE-Verbundwerkstoff, der für seine hohe Wärmeleitfähigkeit und seine hervorragenden dielektrischen Eigenschaften bekannt ist.Dieses Material eignet sich besonders für Hochleistungs-HF- und Mikrowellenanwendungen, die Eigenschaften bieten, die herkömmliche Laminate übertreffen.

Ausführliche Angaben

- Schichtzahl: Diese Leiterplatte verfügt über ein doppelseitiges Design, das eine effiziente Routing von komplexen Schaltungen in einem kompakten Fußabdruck ermöglicht.


- Abmessungen: Mit 43 mm x 107 mm (± 0,15 mm) ist diese Leiterplatte für die Vielseitigkeit in verschiedenen Anwendungen ausgelegt.


- Spuren- und Raumbedürfnisse: Mit einem Mindestspuren-/Raumbedürfnis von 4/7 Millimeter unterstützt diese Leiterplatte hohe Dichte ohne Beeinträchtigung der Signalintegrität.


- Bohrgröße und Schleifen: Die Mindestlochgröße beträgt 0,3 mm, und die Platine umfasst 71 Schleifen, wodurch die Konnektivität ohne die Komplikationen von Blindschleifen verbessert wird.


- Veredelung: Die Oberflächenveredelung durch Eintauchen mit Silber bietet eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit, während die vor dem Versand durchgeführten elektrischen Prüfungen die Zuverlässigkeit gewährleisten.

Layer Stackup

Das Stapel dieses PCB besteht aus:

- Kupferschicht 1: 35 μm
- RT/Duroid 6035HTC Kern: 1,524 mm (60 mils)
- Kupferschicht 2: 35 μm

Diese Konfiguration optimiert das thermische Management und die elektrische Leistung und gewährleistet einen robusten Betrieb in Hochfrequenzanwendungen.

Leistungsmerkmale

Dielektrische Eigenschaften

Die dielektrische Konstante (DK) des PCB von 3,5 ± 0,05 bei 10 GHz und ein niedriger Ablösungsfaktor von 0,0013 ermöglichen es, Hochfrequenzsignale mit minimalem Verlust zu verarbeiten.Diese Eigenschaften sind für Anwendungen von entscheidender Bedeutung, bei denen eine präzise und klare Signalübertragung erforderlich ist..

Wärmebewirtschaftung

Mit einer Wärmeleitfähigkeit von 1,44 W/m/K bei 80°C zeichnet sich RT/duroid 6035HTC durch die Wärmeableitung aus.bei denen eine übermäßige Hitze zu einer Leistungsabnahme oder einem Ausfall führen kannDie hohe thermische Stabilität gewährleistet, daß das PCB auch unter extremen Bedingungen seine Integrität beibehält.

Koeffizient der thermischen Ausdehnung (CTE)

Die CTE-Werte ¥19 ppm/°C in den Achsen X und Y und 39 ppm/°C in der Achse Z ¥ geben die Dimensionsstabilität des PCB bei Temperaturschwankungen an.Diese Stabilität ist für die Aufrechterhaltung der Zuverlässigkeit der Verbindungen und der Gesamtleistung der Schaltung unerlässlich.

Vorteile von RT/duroid 6035HTC PCB

1. Hohe Wärmeleitfähigkeit: Durch eine effektive Wärmeableitung werden die Betriebstemperaturen gesenkt und die langfristige Zuverlässigkeit bei anspruchsvollen Anwendungen erhöht.


2. Ausgezeichnete dielektrische Leistung: Reduzierter Einsatzverlust und eine überlegene Signalintegrität werden erreicht, was diese Leiterplatte ideal für Hochfrequenzkreise macht.


3Robuste Stabilität: Die thermische Stabilität des Materials gewährleistet eine gleichbleibende Leistung auch in schwierigen Umgebungen.

Anwendungen

Dieses doppelseitige PCB ist für eine Vielzahl anspruchsvoller Anwendungen ausgelegt, darunter:

- Hochleistungsfrequenzverstärker: Für Telekommunikation und Rundfunk sind sie unerlässlich, da die Signalstärke von größter Bedeutung ist.


- Mikrowellenanwendungen: In Radarsystemen, Satellitenkommunikation und medizinischer Bildgebung verwendet.


- Stromspalter und -koppler: Kritisch für das Signalmanagement in komplexen Schaltkreisen, um eine effiziente Stromverteilung sicherzustellen.

Schlussfolgerung

Die RT/Duroid 6035HTC-Doppelseitige Leiterplatte ist eine erstklassige Lösung für Ingenieure und Designer, die hochleistungsfähige, zuverlässige Leiterplatten für fortschrittliche Anwendungen benötigen.Mit seinen außergewöhnlichen thermischen und elektrischen Eigenschaften, erfüllt dieses PCB nicht nur, sondern übertrifft auch die strengen Anforderungen der modernen Elektronik.

Für alle Anfragen oder um zu besprechen, wie unsere RT/duroid 6035HTC PCB Ihren spezifischen Bedürfnissen gerecht werden kann, kontaktieren Sie bitte unser Vertriebsteam.Wir unterstützen Ihre Projekte mit Fachwissen und hochwertigen Lösungen.
