In der schnelllebigen Welt der Elektronik steigt die Nachfrage nach leistungsstarken Leiterplatten.ist so konzipiert, dass er den strengen Anforderungen verschiedener Anwendungen gerecht wird, insbesondere in den Bereichen Telekommunikation, Automobilindustrie und HF.
Verständnis des Materials RO4350B
Rogers RO4350B zeichnet sich durch ein hochwertiges, aus Glas gewebtes, verstärktes Kohlenwasserstoff-/keramisches Laminat aus, das eine ausgezeichnete elektrische Leistung mit Fertigbarkeit kombiniert.Im Gegensatz zu herkömmlichen PTFE-Materialien, RO4350B vereinfacht den Herstellungsprozess, indem er die Notwendigkeit für eine spezielle Handhabung oder durchlöchende Behandlungen beseitigt und gleichzeitig außergewöhnliche Leistungswerte beibehält.
Wesentliche Merkmale
- Dielektrische Konstante (Dk): Bei 3,48 ± 0,05 bei 10 GHz gewährleistet diese Eigenschaft eine optimale Signalintegrität.
- Dissipationsfaktor: Mit einem niedrigen Wert von 0,0037 bei 10 GHz wird ein minimales Signalverlust erreicht, was es für Hochfrequenzanwendungen ideal macht.
- Thermische Stabilität: Das Material verfügt über eine Glasübergangstemperatur (Tg) von mehr als 280 °C, wodurch die Zuverlässigkeit bei einer Vielzahl von Verarbeitungsbedingungen gewährleistet ist.
Bauteile

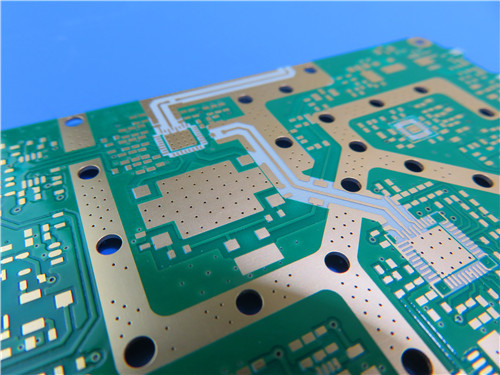

Diese PCB ist nach folgenden Spezifikationen konstruiert:
- Basismaterial: Rogers RO4350B, ausgewählt wegen seiner Zuverlässigkeit und seiner überlegenen Leistung.
- Schichtzahl: Eine doppelseitige Konfiguration, die komplexe Schaltkreisentwürfe aufnimmt.
- Abmessungen: Kompakte Abmessungen von 40,8 mm x 51,6 mm mit einer Toleranz von +/- 0,15 mm machen es für verschiedene Anwendungen geeignet.
- Enddicke: Eine schlanke Dicke von 0,29 mm erhöht die Vielseitigkeit.
- Kupfergewicht: 1 oz (1,4 ml) auf den äußeren Schichten gewährleistet eine wirksame elektrische Leitfähigkeit.
- Mindestspuren/Räume: Feine Layouts werden mit mindestens 4/4 mils unterstützt.
- Mindestlochgröße: Für verschiedene Komponentenplatzierungen ist eine vielseitige Lochgröße von 0,2 mm vorgesehen.
- Oberflächenveredelung: Immersion Gold bietet eine hervorragende Schweißfähigkeit und schützt vor Korrosion.
- Seidenschirm: Ein weißer Seidenschirm an der Oberseite erleichtert die Identifizierung der Bauteile.
- Lötmaske: Grüne Lötmaske an der Oberseite erhöht Sichtbarkeit und Schutz.
- Elektrische Prüfung: Jedes Brett wird vor dem Versand einer strengen 100%igen elektrischen Prüfung unterzogen, um eine optimale Leistung zu gewährleisten.
PCB-Stackup
Die Stack-Up-Konfiguration umfasst:
- Kupferschicht 1: 35 μm
- Rogers RO4350B Kern: 0,168 mm (6,6 Mil)
- Kupferschicht 2: 35 μm
| RO4350B Typischer Wert |
| Eigentum |
RO4350B |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.48 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.66 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+50 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.2 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
5.7 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
255
(37) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 05 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
0.88
(5.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
(3) V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile von RO4350B PCB
Dimensionelle Stabilität
Der thermische Expansionskoeffizient (CTE) von RO4350B entspricht dem von Kupfer und bietet eine ausgezeichnete Dimensionsstabilität.Diese Eigenschaft ist entscheidend für die Aufrechterhaltung der Leistung in mehrschichtigen Platinenkonstruktionen unter unterschiedlichen thermischen Bedingungen.
Kostenwirksamkeit
Die Verarbeitung von RO4350B ist vergleichbar mit Standard-FR-4-Materialien, bietet jedoch eine überlegene Leistung zu niedrigeren Kosten.Dies macht es zu einer attraktiven Option für Hersteller, die nach hochwertigen PCBs suchen, ohne die Budgetbeschränkungen zu überschreiten..
Hohe Leistung
Dieses PCB ist für leistungsempfindliche Anwendungen mit hohem Volumen konzipiert und eignet sich hervorragend für Umgebungen, in denen Zuverlässigkeit und Effizienz erforderlich sind.06% erhöht die Haltbarkeit weiter, so dass sie für anspruchsvolle Bedingungen geeignet ist.
Typische Anwendungen
Dieses hochentwickelte PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:
- Antennen und Leistungsverstärker für die zelluläre Basisstation: Sicherstellung einer zuverlässigen Signalübertragung und -empfang.
- RF-Identifikations-Tags: Unterstützt genaue Verfolgung und Identifizierung.
- Automobilradar und -sensoren: Verbesserung der Sicherheits- und Navigationssysteme in Fahrzeugen.
- LNB für Direktübertragungssatelliten: bietet eine stabile Leistung bei Satellitenkommunikation.
Schlussfolgerung
Unsere doppelseitige Leiterplatte, die aus Rogers RO4350B Material besteht, stellt einen bedeutenden Fortschritt in der Leiterplattentechnologie dar.und KosteneffizienzDurch die Wahl unserer Leiterplatten können Kunden bei ihren elektronischen Entwürfen auf eine beispiellose Qualität und Zuverlässigkeit vertrauen.
Für weitere Informationen oder eine Bestellung kontaktieren Sie bitte unser eigenes Vertriebsteam.
