Doppelseitige Leiterplatten auf TC350 Material 60mil 2OZ mit 1,6mm Dicke und ENIG-Ausführung

MOQ:	1 PCS
Preis:	USD9.99-99.99/PCS
Standardverpackung:	Staubsack+Karton
Lieferfrist:	8-9 Arbeitstage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

PCB-Material:

TC350 Kern - 1,524 mm (60mil)

Anzahl der Schichten:

2-layer

PCB-Größe:

320 mm x 80 mm = 1 PCS, +/- 0,15 mm

PCB-Dicke:

1.6 mm

Kupfergewicht:

1 oz (1.4 ml) innere/äußere Schichten

Oberflächenbearbeitung:

Elektroless Nickel Immersion Gold (ENIG)

Lötmaske:

- Nein.

Seidenfilter:

- Nein.

Hervorheben:

10 6 mm Dicke doppelseitige PCB

TC350 Doppelseitige PCB

Produktbeschreibung

In der heutigen schnelllebigen technologischen Landschaft steigt die Nachfrage nach leistungsstarken Leiterplatten (PCBs) weiter.Unser neu ausgeliefertes TC350 Double-Sided PCB stellt einen bedeutenden Fortschritt in der PCB-Technologie dar., die robuste Materialien, sorgfältiges Design und strenge Qualitätsstandards kombiniert.

Details zum Bau

Premium-Basismaterial: TC350
Der Kern dieses PCBs ist TC350, ein hochwertiges Laminat aus PTFE, keramischen Füllstoffen und gewebter Glasverstärkung.Diese einzigartige Kombination bietet eine außergewöhnliche Wärmeleitfähigkeit und einen geringen Einsatzverlust, so dass es sich perfekt für Anwendungen eignet, die Effizienz und Zuverlässigkeit erfordern.

Schichtzahl und Abmessungen
Diese Leiterplatte verfügt über eine doppelseitige Konstruktion, die den Raum optimiert und gleichzeitig eine maximale Funktionalität gewährleistet.Dieses Brett ist für die Vielseitigkeit in einer Reihe von Geräten entwickeltDie Endstärke von 1,6 mm schafft ein ideales Gleichgewicht zwischen Langlebigkeit und Leistung.

Spezifikationen für Spuren und Löcher
Diese Leiterplatte ist mit einer Mindestspur und einem Raum von 6/6 Millimeter ausgelegt, um feine Details in den Schaltkreis-Layouts zu gewährleisten.Die Platte behält die strukturelle Integrität bei, während sie verschiedene Komponenten aufnimmt..

Kupferschichten und Oberflächenveredelung
Mit zwei Kupferschichten (jeweils 70 μm dick) bietet dieses PCB ein fertiges Kupfergewicht von 2 Unzen auf den äußeren Schichten.Die Oberflächenbeschichtung mit elektrolösem Nickel-Immersionsgold (ENIG) bietet einen hervorragenden Schutz vor Oxidation und verbessert die Schweißfähigkeit.

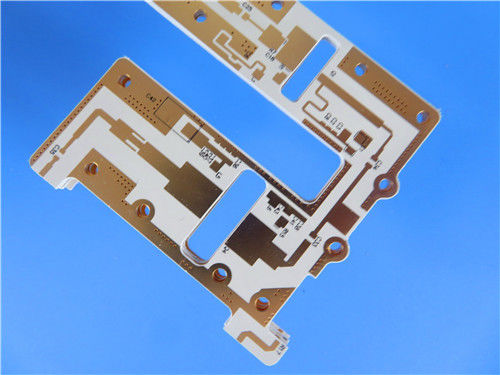

Doppelseitige Leiterplatten auf TC350 Material 60mil 2OZ mit 1,6mm Dicke und ENIG-Ausführung 0

Qualitätssicherung
Jede Platte wird vor dem Versand einer elektrischen Prüfung unterzogen, um sicherzustellen, dass sie den Qualitätsstandards der IPC-Klasse 2 entspricht.für jede elektronische Anwendung unerlässlich.

Technische Merkmale

Dielektrische Leistung
Das TC350-Laminat weist eine dielektrische Konstante (Dk) von 3,5 bei mehreren Frequenzen (1MHz, 1,8GHz und 10GHz) sowie einen niedrigen Ablösungsfaktor von 0,0015 bei 1MHz auf.Diese Leistung ist entscheidend für die Minimierung des Signalverlustes, insbesondere bei HF-Anwendungen.

Wärmestabilität
Die Koeffizienten der thermischen Ausdehnung (CTE) der Platine sind fein abgestimmt: 7 ppm/°C in der x/y-Achse und 23 ppm/°C in der z-Achse.Diese thermische Stabilität ist unerlässlich, um die Leistung unter unterschiedlichen Bedingungen zu erhalten., insbesondere in hochtemperaturen Umgebungen.

Feuchtigkeitsbeständigkeit
Mit einer Feuchtigkeitsabsorptionsrate von nur 0,05% ist das TC350 PCB für eine hohe Haltbarkeit ausgelegt, so dass Umweltfaktoren seine Leistung nicht beeinträchtigen.

Typische Eigenschaften:TC350
Eigentum	Einheiten	Wert	Prüfung von Merthod
1. Elektrische Eigenschaften
Dielektrische Konstante (kann je nach Dicke variieren)
@ 1 MHz	- Was ist los?	3.50	IPC TM-650 2.5.5.3
@1,8 GHz	- Was ist los?	3.50	Resonanz-Höhle
@10 GHz	- Was ist los?	3.50	IPC TM-650 2.5.5.5
Verlustfaktor
@ 1 MHz	- Was ist los?	0.0015	IPC TM-650 2.5.5.3
@1,8 GHz	- Was ist los?	0.0018	Resonanz-Höhle
@10 GHz	- Was ist los?	0.0020	IPC TM-650 2.5.5.5
Temperaturkoeffizient des Dielektrikums	- Was ist los?
TC r @ 10 GHz (-40-150°C)	ppm/oC	- 9	IPC TM-650 2.5.5.5
Volumenwiderstand
C96/35/90	MΩ-cm	7.4x10⁶	IPC TM-650 2.5.17.1
E24/125	MΩ-cm	1.4x10⁸
Oberflächenwiderstand
C96/35/90	MΩ	3.2x10⁷	IPC TM-650 2.5.17.1
E24/125	MΩ	4.3x10⁸	IPC TM-650 2.5.17.1
Elektrische Stärke	Volts/mil (kV/mm)	780 (31)	IPC TM-650 2.5.6.2
Dielektrische Auflösung	KV	40	IPC TM-650 2.5.6
Bogenwiderstand	Sekunde	> 240	IPC TM-650 2.5.1
2.Thermische Eigenschaften
Zersetzungstemperatur (Td)
Anfangsbezeichnung	°C	520	IPC TM-650 2.4.24.6
5%	°C	567	IPC TM-650 2.4.24.6
T260	Min.	> 60	IPC TM-650 2.4.24.1
T288	Min.	> 60	IPC TM-650 2.4.24.1
T300	Min.	> 60	IPC TM-650 2.4.24.1
Thermische Ausdehnung, CTE (x,y) 50-150oC	ppm/oC	7, 7	IPC TM-650 2.4.41
Thermische Ausdehnung, CTE (z) 50-150oC	ppm/oC	12	IPC TM-650 2.4.24
% Z-Achse Ausdehnung (50-260oC)	%	1.2	IPC TM-650 2.4.24
3. Mechanische Eigenschaften
Schälfestigkeit bis Kupfer (1 oz/35 Mikron)
Nach thermischem Stress	Lb/in (N/mm)	7 (1.2)	IPC TM-650 2.4.8
Bei erhöhten Temperaturen (150oC)	Lb/in (N/mm)	9 (1.6)	IPC TM-650 2.4.8.2
Nachprozesslösungen	Lb/in (N/mm)	7 (1.2)	IPC TM-650 2.4.8
Young's Modulus	KPSI (MPa)		IPC TM-650 2.4.18.3
Beugfestigkeit (Maschine/Kreuz)	KPSI (MPa)	14/10 (97/69)	IPC TM-650 2.4.4
Zugfestigkeit (Maschine/Kreuz)	KPSI (MPa)	11/8 (76/55)	IPC TM-650 2.4.18.3
Kompressionsmodul	KPSI (MPa)		ASTM D-3410
Poisson's Verhältnis	- Was ist los?		ASTM D-3039
4. Physikalische Eigenschaften
Absorption von Wasser	%	0.05	IPC TM-650 2.6.2.1
Dichte, Umgebung 23oC	G/cm3	2.30	ASTM D792 Methode A
Wärmeleitfähigkeit	W/mK	0.72	ASTM D5470
Spezifische Wärme	J/gK	0.90	ASTM D5470
Entflammbarkeit	Klasse	V0	UL-94
NASA Ausgasung, 125 °C, ≤10-6 torr
Gesamtmassenverlust	%	0.02	Einheit für die Überwachung von Luftfahrzeugen
Gesammelte Flüchtige	%	0.01	Einheit für die Überwachung von Luftfahrzeugen
Wasserdampf wiederhergestellt	%	0.01	Einheit für die Überwachung von Luftfahrzeugen

Vorteile des PCB TC350

1Verbesserte Zuverlässigkeit: Die Kombination aus TC350-Materialien und strengen Tests sorgt für reduzierte Verbindungstemperaturen und eine verbesserte Zuverlässigkeit bei anspruchsvollen Anwendungen.

2. Überlegene Wärmemanagement: Die hohe Wärmeleitfähigkeit des TC350 ermöglicht eine hervorragende Wärmeableitung, was es ideal für Leistungsverstärker und andere hochenergetische Geräte macht.

3. Effiziente Bandbreitenverwendung: Mit seinem geringen Einsetzverlust und seinen hervorragenden dielektrischen Eigenschaften maximiert TC350 PCB die Bandbreiteneffizienz, die für RF- und Mikrowellenanwendungen von entscheidender Bedeutung ist.

4Robuste Konstruktion: Das Fehlen von Blindvias und die sorgfältige Konstruktion von Pads und Spuren sorgen für strukturelle Integrität und erhöhen die Langlebigkeit des PCB.

Anwendungen

TC350 PCB ist für eine Vielzahl von Anwendungen geeignet, einschließlich, aber nicht beschränkt auf:

- Leistungsverstärker: Wesentlich für die maximale Signalstärke in Kommunikationsgeräten.

- Filter und Kopplungen: In HF-Anwendungen zur Steuerung von Frequenzsignalen verwendet.

- Tower Mounted Amplifiers (TMA): Verbessert die Signalqualität in Mobilfunknetzen.

- Mikrowellenkombinatoren und Leistungsabteilungen: Kritisch für eine effiziente Signalverarbeitung in fortschrittlichen Kommunikationssystemen.

Schlussfolgerung

TC350 PCB steht an der Spitze der PCB-Technologie, entworfen, um den strengen Anforderungen der modernen Elektronik gerecht zu werden.Es ist eine ideale Wahl für Ingenieure und Designer, die in Hochleistungsanwendungen Zuverlässigkeit und Leistung suchen..

Für weitere Informationen oder eine Bestellung kontaktieren Sie bitte unser eigenes Vertriebsteam.
