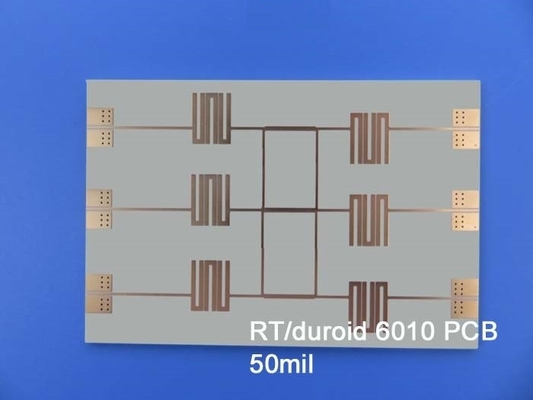

Wir präsentieren Ihnen unsere neu ausgelieferte Leiterplatte, die aus Rogers RT/Duroid 6010.2LM, einem leistungsstarken Substrat, mit seinen außergewöhnlichen Eigenschaften und zuverlässiger Konstruktion,Dieses PCB ist so konzipiert, dass es den Anforderungen verschiedener Anwendungen entspricht.Lassen Sie uns die wichtigsten Spezifikationen und Vorteile untersuchen, die diese Leiterplatte zu einer hervorragenden Wahl für elektronische Projekte machen.
PCB-Substrate: Leistungsfähigkeit und Zuverlässigkeit
Der Rogers RT/Duroid 6010.2LM verfügt über fortschrittliche Keramik-PTFE-Verbundstoffe, die eine überlegene Leistung und Zuverlässigkeit gewährleisten.Dieses Substrat bietet eine hohe elektrische EffizienzDer niedrige Abfallfaktor von 0,0023 bei 10 GHz/23°C garantiert einen minimalen Signalverlust.so dass es sich ideal für Anwendungen eignet, die bei X-Band-Frequenzen oder darunter arbeiten.
| Dielektrische Konstante,εVerfahren | 10.2 ± 0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 10.7 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge | |
| Verwässerungsfaktor,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | -425 | Z | ppm/°C | -50°C bis 170°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 5 x 105 | - Ich weiß nicht. | Eine | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 5 x 106 | - Was ist los? | Eine | IPC 2.5.17.1 | |
| Zugfähigkeit | ASTM D638 (0,1/min. Dehnungsrate) | ||||
| Young's Modulus | 931 ((135) 559 ((81) | X und Y | MPa (kpsi) | Eine | |
| Der höchste Stress | 17(2.4) 13(1.9) | X und Y | MPa (kpsi) | Eine | |
| Die ultimative Belastung | 9 bis 15 7 bis 14 | X und Y | % | Eine | |
| Kompressionsfähigkeit | ASTM D695 (0,05/min. Dehnungsrate) | ||||
| Young's Modulus | 2144 (311) | Z | MPa (kpsi) | Eine | |
| Der höchste Stress | 47(6.9) | Z | MPa (kpsi) | Eine | |
| Die ultimative Belastung | 25 | Z | % | ||
| Flexuralmodul | 4364 (633) 3751 (544) | X | MPa (kpsi) | Eine | ASTM D790 |
| Der höchste Stress | 36 (5.2) 32 (4.4) | X und Y | MPa (kpsi) | Eine | |
| Verformung unter Last | 0.26 1.3 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
| Feuchtigkeitsabsorption | 0.01 | % | D48/50°C 0,050" ((1,27 mm) dick | IPC-TM-650 2.6.2.1 | |
| Wärmeleitfähigkeit | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Koeffizient der thermischen Ausdehnung | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Dichte | 3.1 | G/cm3 | ASTM D792 | ||
| Spezifische Wärme | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Berechnet | ||
| Kupferschalen | 12.3 (2.1) | Plie (N/mm) | nach dem Schwimmen des Löters | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Außergewöhnliche thermische und ökologische Stabilität
Mit einer Td (Zersetzungstemperatur) von mehr als 500 °C nach TGA-Prüfungen bietet der RT/duroid 6010.2LM eine hervorragende thermische Stabilität.Sicherstellung eines zuverlässigen Betriebs auch unter schwierigen BedingungenDie Feuchtigkeitsabsorptionsrate von nur 0,01% garantiert eine gleichbleibende elektrische Leistung auch in feuchten Umgebungen.24 ppm/°C (Y-Achse), und 47 ppm/°C (Z-Achse) ermöglichen die Dimensionsstabilität und Kompatibilität mit anderen Komponenten.
Merkmale für optimale Leistung und Vielseitigkeit
Der RT/Duroid 6010.2LM bietet verschiedene Funktionen, die die Leistung und Vielseitigkeit verbessern.Einheitliche und zuverlässige Ergebnisse ermöglichenDas Substrat ist mit einer Standard- und umgekehrt behandelten, elektrodeponierten Kupferfolie beschichtet, die eine hervorragende Leitfähigkeit und Signalintegrität gewährleistet.Die zuverlässigen überzogenen Durchlöcher in mehrschichtigen Platten ermöglichen nahtlose Verbindungen und eine effiziente Signalübertragung.
| PCB-Material: | Keramik-PTFE-Verbundwerkstoff |
| Bezeichner: | NT1 Verstärkung |
| Dielektrische Konstante: | 10.2 ± 0,25 (Verfahren); 10.7 (Konstruktion) |
| Anzahl der Schichten: | 1 Schicht, 2 Schichten |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielektrische Dicke: | 10mil (0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,90mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionszinn, Immersions Silber, OSP. |
Genaue Konstruktionsdetails für die Spezifikationen
Diese 2-schichtige starre PCB-Konstruktion besteht aus Kupferschichten mit einer Dicke von 35 μm, die den 0,635 mm (25 mil) RT/Duroid 6010.2LM-Kern verbinden.Die Fertigplattenabmessungen von 34 mm x 18 mm sorgen für einen kompakten FormfaktorMit einem Mindestspuren-/Raum von 14/10 mil und einer Mindestlochgröße von 0,25 mm bietet diese Leiterplatte für komplizierte Schaltkreisentwürfe Platz.Die Dicke der fertigen Platte von 0.8 mm, 1 oz (1,4 mil) Außenschicht Kupfergewicht und 20 μm über Plattierungstärke sorgen für robuste Konstruktion und zuverlässige Leistung.
Zusätzliche Spezifikationen und Anwendungen
Diese Leiterplatte verfügt über eine Oberflächenveredelung in Gold, eine blaue Top-Lötmaske und eine weiße Top-Seidenwand, die ein professionelles und optisch ansprechendes Erscheinungsbild bietet.mit einer Impedanzregelung von 50 Ohm auf 14 mil/10 mil Spur/AbstandDiese PCB ist für Hochfrequenzanwendungen optimiert und wird vor dem Versand zu 100% elektrisch getestet, um höchste Qualitätsstandards zu gewährleisten.
Der RT/Duroid 6010.2LM ist weltweit verfügbar und bietet eine Vielzahl von Anwendungen.Systeme zur Vermeidung von Kollisionen mit Luftfahrzeugen, oder Boden-Radar-Warnsysteme, ermöglicht diese PCB Ihre Projekte mit außergewöhnlicher Leistung und Zuverlässigkeit.
Kontaktieren Sie unser eigenes Vertriebsteam unter sales10@bichengpcb.com für technische Anfragen oder um die Möglichkeiten des RT/Duroids 6010.2LM in Ihren Anwendungen zu erforschen.Erleben Sie die Leistung von Hochleistungs-PCBs mit Rogers RT/Duroid 6010.2LM und bringen Sie Ihre Entwürfe auf neue Erfolgshöhen.
