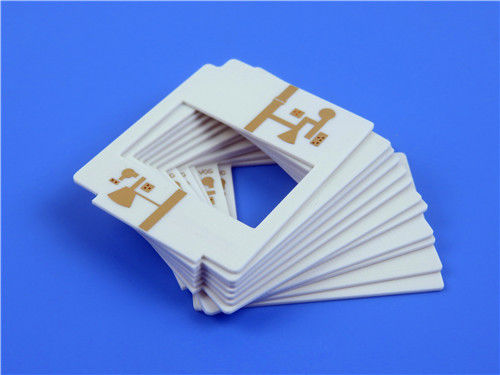

Doppelseitiges PCB TMM10i 25mil 0,7 mm dickes reines Gold für bessere Lötresultate

Einführung einer hochleistungsfähigen doppelseitigen Leiterplatte, sorgfältig aus TMM10i-Material gefertigt, für HF- und Mikrowellenanwendungen.Dieses Brett ist so konstruiert, dass es den strengen Anforderungen moderner Elektronik entspricht., die Zuverlässigkeit und Leistung in verschiedenen Hochfrequenzanwendungen gewährleistet.

Details zum Bau

Diese doppelseitige Leiterplatte besteht aus TMM10i, einem hochleistungsfähigen thermosettigen Polymerverbundwerkstoff, der speziell für anspruchsvolle Anwendungen entwickelt wurde.mit einer Toleranz von ±0.15mm, um die Präzision der Abmessungen für komplizierte Designs zu gewährleisten.

- Schichtzahl: doppelseitig


- Minimaler Spurenbereich: 5/5 mil, so dass kompaktes Design möglich ist.


- Mindestlochgröße: 0,3 mm, die Anbringung verschiedener Bauteile erleichtert.


- Endplattendicke: 0,7 mm, was zu einem leichten Design beiträgt.


- Fertiges Kupfergewicht: 1 Unze (1,4 ml) an den Außenschichten, um eine ausreichende Strombehandlung zu gewährleisten.


- Durch Plattierungstärke: 20 μm, was die Zuverlässigkeit bei elektrischen Verbindungen erhöht.


- Oberflächenveredelung: reines Gold (nicht unter dem Gold befindet sich Nickel), das eine hervorragende Leitfähigkeit und Oxidationsbeständigkeit bietet.


- Elektrische Prüfungen: Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Produktqualität zu gewährleisten.

PCB-Stackup

Das Stapel dieses PCB besteht aus zwei Kupferschichten mit einem Rogers TMM10i-Kern, der für eine optimale Leistung ausgelegt ist:


- Kupferschicht 1: 35 μm
- Rogers TMM10i Kern: 0,635 mm (25 mils)
- Kupferschicht 2: 35 μm

Qualitätssicherung

Die Qualität ist bei der PCB-Fertigung von größter Bedeutung. Unsere PCBs werden nach den IPC-Klasse-2-Standards hergestellt, um sicherzustellen, dass sie die Branchenstandards für Zuverlässigkeit und Leistung erfüllen.Jedes Gerät wird vor dem Versand strengen elektrischen Tests unterzogen, um die Funktionalität zu überprüfen., wodurch das Risiko von Mängeln minimiert und die Kundenzufriedenheit gewährleistet wird.

Materialmerkmale

TMM10i Merkmale

Das Rogers TMM10i Material ist bekannt für seine hervorragende elektrische Leistung, die es ideal für Hochfrequenzanwendungen macht.


- Dielektrische Konstante (Dk): 9,80 ± 0.245


- Dissipationsfaktor: 0,0020 bei 10 GHz, was den Signalverlust minimiert.


- thermischer Koeffizient von Dk: -43 ppm/°K, die Stabilität bei unterschiedlichen Temperaturen gewährleistet.


- Zersetzungstemperatur (Td): 425 °C (TGA), was thermische Widerstandsfähigkeit bietet.


- Wärmeleitfähigkeit: 0,76 W/mK, was eine effektive Wärmeableitung ermöglicht.

Vorteile des TMM10i-Materials

Der Einsatz von TMM10i bietet mehrere Vorteile:


- Mechanische Stabilität: Die Eigenschaften des Materials widerstehen Kriechen und Kälte, was die strukturelle Integrität im Laufe der Zeit gewährleistet.


- Chemikalienbeständigkeit: Die Widerstandsfähigkeit gegen Prozesschemikalien minimiert Schäden während der Herstellung und erhöht die Haltbarkeit.


- Vereinfachte Verarbeitung: Vor der elektroless Plattierung ist keine Natriumnaphtanatbehandlung erforderlich, wodurch die Herstellungsprozesse optimiert werden.


- Zuverlässige Drahtverbindung: TMM10i unterstützt zuverlässige Drahtverbindungsanwendungen.

Typische Anwendungen

Die Vielseitigkeit dieses doppelseitigen PCB macht es für eine Vielzahl von Anwendungen geeignet, darunter:


- HF- und Mikrowellenkreisläufe: Ideal für Verstärker, Filter und Kopplungen.


- Satellitenkommunikationssysteme: Entworfen, um den Anforderungen der Raumfahrtanwendungen standzuhalten.


- Antennen für das globale Positionierungssystem: für eine präzise Navigation optimiert.


- Patch-Antennen und dielektrische Polarisatoren: Wirksam für Signalübertragung und -empfang.


- Chip-Tester: Zuverlässige Leistung in Testumgebungen.

Verfügbarkeit

Diese leistungsfähigen Leiterplatten sind weltweit erhältlich und sorgen so für die Zugänglichkeit für Kunden, die nach fortschrittlichen Lösungen für ihre elektronischen Konstruktionen suchen.

Schlussfolgerung

Diese doppelseitige Leiterplatte aus TMM10i-Material ist eine außergewöhnliche Kombination aus Zuverlässigkeit, Leistung und Vielseitigkeit.Es eignet sich hervorragend für eine Vielzahl anspruchsvoller Anwendungen in der Elektronikindustrie. Durch die Auswahl unserer Leiterplatten können die Kunden sicher sein, dass ihre Projekte modernste Technologie und bewährte Zuverlässigkeit nutzen..
