Rogers PCB Kappa 438 RF-Laminat 30mil ENIG-Finish

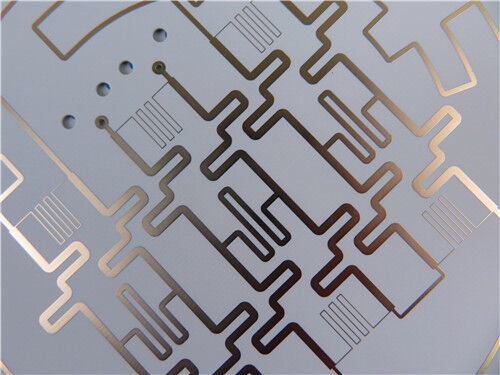

Dieses 2-Schicht-Rigid-PCB verwendetRogers Kappa 438als Substrat und ENIG (Electroless Nickel and Immersion Gold) Oberflächenbeschichtung, mit einer äußeren Kupferbeschichtung von 1,4 ml, einer Enddicke von 0,85 mm und einer Plattierung von 20 μm,Es gewährleistet eine gleichbleibende elektrische Leistung und hochpräzise Fertigungsstandards.Mit den überlegenen Hochfrequenz-Eigenschaften von Kappa 438 ist es für Carrier-Grade WiFi/LAA, Small Cell/DAS, V2X-Kommunikation und IoT-Anwendungen für Smart Home/Wireless Meter geeignet.

PCB-Konstruktion Details

PCB-Aufstapelung

Art des Bildes

Die für die PCB-Fertigung bereitgestellten Grafiken entsprechen dem Gerber RS-274-X-Format, das in der Industrie anerkanntes Protokoll zur Übermittlung von PCB-Fertigungsdaten ist.

QualitätStandards

Diese Leiterplatte entspricht dem IPC-Klasse-2-Standard, einem weithin anerkannten Industrie-Benchmark für Leiterplatten.Leistung, und Zuverlässigkeit, wodurch es für die meisten kommerziellen und industriellen Anwendungen geeignet ist, die einen konstanten Betrieb und eine moderate Zuverlässigkeit erfordern.

Verfügbarkeit

Wir bieten zuverlässige Logistik- und Versandlösungen, um die rechtzeitige Lieferung von Produkten an Kunden in verschiedenen Ländern und Regionen zu gewährleisten,mit der Fähigkeit, die Anforderungen sowohl für kleine als auch für große Bestellungen zu erfüllen.

Einführung in das Grundmaterial Kappa 438

Rogers Kappa 438-Laminate werden mit einem glasverstärkten Kohlenwasserstoffkeramiksystem hergestellt, das eine überlegene Hochfrequenzleistung bietet und eine kostengünstige Schaltkreisfertigung ermöglicht.Als Material mit geringem Verlust, kann es mit Standardverfahren für die Herstellung von Epoxidharz/Glas (FR-4) verarbeitet werden.Kappa 438-Laminate besitzen auch die Flammschutzbescheinigung UL 94 V-0 und sind mit bleifreien Lötverfahren kompatibelAußerdem verfügen Kappa 438-Laminate über dielektrische Konstanten (Dk), die mit den Industriestandardnormen FR-4 übereinstimmen.Vereinfachung der Umstellung bestehender FR-4-Konstruktionen, die eine Verbesserung der elektrischen Leistung erfordern.

Wesentliche Merkmale der Kappa 438

Hauptvorteile

- Vereinfacht die PCB-Fertigungs- und Montageprozesse im Einklang mit den FR-4-Standards

- Das maßgeschneiderte Dk-Design ermöglicht eine nahtlose Umrüstung bestehender FR-4-Designs, die eine verbesserte elektrische Leistung erfordern

-Garantiert eine gleichbleibende Leistung der Schaltkreise in verschiedenen Anwendungsszenarien

- Verbessert die Designflexibilität und erhöht die Zuverlässigkeit der überzogenen Durchlöcher

- Kompatibel mit automatisierten Montageverfahren

Typische Anwendungen

- Wi-Fi-Nutzerniveau/lizenzierter assistierter Zugriff (LAA)

- Kleinstzellen- und verteilte Antennensysteme (DAS)

-Fahrzeug-zu-Fahrzeug-/Fahrzeug-zu-Infrastruktur-Kommunikation (V2X)

-Segmente des Internets der Dinge (IoT): Smart Home und drahtlose Zähler

Schlussfolgerung

Dieses 2-Schicht-PCB auf Basis von Kappa 438 eignet sich für Fachleute, Forschung und Entwicklungsinstitutionen,und Technologieunternehmen, die sich mit der Entwicklung und Herstellung von Carrier-Grade WiFi/LAA befassenDurch die Nutzung des leistungsstarken Rogers Kappa 438 Substrats, das durch seine FR-4-Kompatibilität, seinen geringen Verlust und seine hohe Wirkungsdichte gekennzeichnet ist, können wir die Nutzung von Smart Home- und drahtlosen Zählersystemen, die für die Nutzung von Smart Home- und Smart Home-Systemen verwendet werden, verbessern.Diese PCB dient als zuverlässige und kostengünstige Lösung für hohe Ansprüche an drahtlose Anwendungen, die eine konstante elektrische Leistung erfordern, Designflexibilität und optimierte Fertigung.
