Doppelseitige TMM4 Leiterplatte 15mil dick mit chemischer Goldoberfläche

MOQ:	1Stk
Preis:	USD9.99-99.99
Standardverpackung:	Vakuumbeutel+Kartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-470.V1.0

Grundmaterial:

Rogers TMM4

Anzahl der Ebenen:

2 Schichten

PCB-Dicke:

0,5 mm

PCB-Größe:

102 mm x 85 mm pro Stück, mit einer Toleranz von +/- 0,15 mm

Lötmaske:

Siebdruck:

Kupfergewicht:

1oz (1,4 mil) für die Außenschichten

Oberflächenbeschaffenheit:

Immersionsgold

Hervorheben:

Doppelseitige TMM4 Leiterplatte

15mil dicke chemische Goldleiterplatte

Rogers Leiterplatte mit Goldoberfläche

Produktbeschreibung

Diese Leiterplatte ist eine hochleistungsfähige 2-schichtige starre Platte, die unter strikter Einhaltung der Industriestandards und genauen Spezifikationen zur Gewährleistung der Zuverlässigkeit und Funktionalität hergestellt wurde.Rogers TMM4als Ausgangsmaterial thermosettes Mikrowellenmaterial, das für HF- und Mikrowellenkreisläufe, Satellitenkommunikationssysteme, GPS-Antennen und andere Hochfrequenzanwendungen geeignet ist.

PCB-Spezifikation

Artikel	Einzelheiten
Ausgangsmaterial	Rogers TMM4
Anzahl der Schichten	2 Schichten (keine blinden Durchläufe)
Abmessungen des Boards	102 mm x 85 mm pro Stück, mit einer Toleranz von +/- 0,15 mm
Mindestspuren-/Raumbereich	5/7 ml
Mindestgröße des Lochs	0.4 mm
Endplattendicke	0.5 mm
Fertiges Kupfergewicht	1 oz (1,4 ml) für die äußeren Schichten
Durch Plattierungstärke	20 μm
Oberflächenbearbeitung	Immersionsgold
Seidenfilter	Keine Seidenschicht auf den oberen und unteren Schichten
Lötmaske	Keine Lötmaske auf den oberen und unteren Schichten
Qualitätskontrolle	100% Elektrische Prüfung vor dem Versand

PCB-Stack-Aufwärts

Schicht	Spezifikationen und Beschreibungen
Kupferschicht 1	35 μm (1 Unze fertiges Kupfer)
Rogers TMM4 Kern	0.381 mm (15 mil) Kernsubstrat
Kupferschicht 2	35 μm (1 Unze fertiges Kupfer)

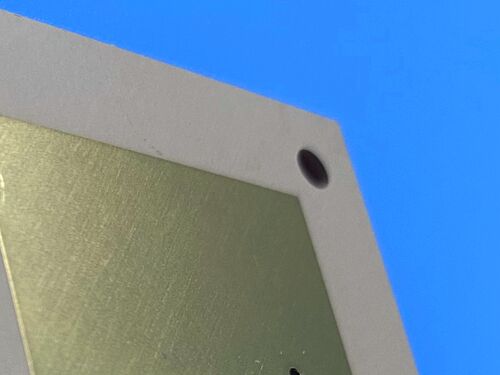

Doppelseitige TMM4 Leiterplatte 15mil dick mit chemischer Goldoberfläche 0

Kunstwerk und Standard

Art der gelieferten Grafik: Gerber RS-274-X, der weltweite Industriestandard für die PCB-Fertigung,mit herkömmlichen Fertigungsgeräten und -software kompatibel, um eine genaue Übertragung von Konstruktionsdaten zu gewährleisten und Fertigungsfehler zu reduzieren.

Akzeptierte Norm: IPC-Klasse-2 (vorgestellt von IPC), eine weit verbreitete PCB-Qualitätsnorm, die eine akzeptable Leistung für allgemeine elektronische Anwendungen mit moderaten Zuverlässigkeitsanforderungen gewährleistet,Ausgleich von Qualität und Wirtschaftlichkeit.

Verfügbarkeit

Dieses PCB ist für den weltweiten Versand zur Verfügung, um der weltweiten Nachfrage gerecht zu werden.

Einführung in das Grundmaterial des Rogers TMM4

Rogers TMM4 ist ein thermosetzendes Mikrowellenmaterial aus Keramik, Kohlenwasserstoff und thermosetzendem Polymerverbundwerkstoff.Es ist speziell für eine hohe Durchlöchersicherheit in Streifen- und Mikro-Streifen-Anwendungen entwickelt, die die Vorteile von keramischen und traditionellen PTFE-Laminaten ohne spezielle Produktionstechniken vereint.TMM4 gewährleistet eine zuverlässige Drahtverbindung ohne Aufheben oder Verformung des Substrats, so dass es für Hochfrequenz- und Hochsicherheitsanwendungen ideal ist.

Wesentliche Merkmale des Rogers TMM4-Materials

Wesentliche Merkmale des Rogers TMM4-Materials	Spezifikationen und Beschreibungen
Dielektrische Konstante (Dk)	4.50 +/- 0,045 (stabil und präzise für die Signalübertragung)
Verlustfaktor	0.0020 bei 10 GHz (geringer Verlust, geeignet für Hochfrequenzanwendungen)
Thermischer Koeffizient Dk	15 ppm/°K (stabile dielektrische Leistung bei Temperaturschwankungen)
Koeffizient der thermischen Ausdehnung (CTE)	Abgeglichen mit Kupfer; x=16 ppm/°K, y=16 ppm/°K, z=21 ppm/°K (reduziert die thermische Belastung und verbessert die Zuverlässigkeit)
Zersetzungstemperatur (Td)	425 °C (TGA) (hohe thermische Stabilität)
Wärmeleitfähigkeit	0.7 W/mk (effektive Wärmeabgabe)
Feuchtigkeitsabsorption	00,07% - 0,18% (niedrige Feuchtigkeitsabsorption, die Leistung in feuchten Umgebungen gewährleistet)
Verfügbarer Dickebereich	0.0015 bis 0,500 Zoll (+/- 0,0015 ′′) (flexibel für verschiedene Konstruktionsanforderungen)

Vorteile der Verwendung von Rogers TMM4-Material

- Mechanische Eigenschaften: Widerstand gegen Kriech und Kaltstrom, Aufrechterhaltung der strukturellen Integrität im Laufe der Zeit

- Chemische Beständigkeit: Widerstandsfähig gegen Verfahrenschemikalien, wodurch Schäden bei der Herstellung von PCB reduziert werden

- Zuverlässigkeit der Drahtverbindung: Thermoset-Harzbasis ermöglicht eine zuverlässige Drahtverbindung ohne Aufheben von Pads oder Substratdeformation

- Hochplattierte Durchlöchersicherheit: Sicherstellung einer stabilen elektrischen Verbindung und langer Lebensdauer

- Prozesskompatibilität: Kompatibel mit allen üblichen Druckkabelplattenprozessen (PWB), die Herstellung vereinfachen und die Produktionskosten senken

Typische Anwendungen

-RF- und Mikrowellenkreisläufe

- Leistungsverstärker und -kombinatoren

- Filter und Kupplungen

- Satellitenkommunikationssysteme

- Antennen für globale Positionierungssysteme (GPS)

- Patch Antennen

- Dielektrische Polarisatoren und Linsen

- Chiptester.

Doppelseitige TMM4 Leiterplatte 15mil dick mit chemischer Goldoberfläche 1
