Produktdetails:
Zahlung und Versand AGB:
|
| PCB-Größe: | 80 mm x 300 mm = 1 Stück | Board-Typ: | Hochfrequenz-PCB, Mikrowellen-PCB |
|---|---|---|---|
| Schichtanzahl: | 2 Schichten | Leiterplattendicke: | 0,9mm ±0,12 |
| Kupfergewicht: | 1 Unze | Oberflächenveredlung: | HASL Bleifrei |
| Markieren: | HASL Doppelseitige Mikrowellen-Leiterplatte,Mikrowellen-Leiterplatte ohne Siebdruck,0.8mm Rogers PCB Board |
||

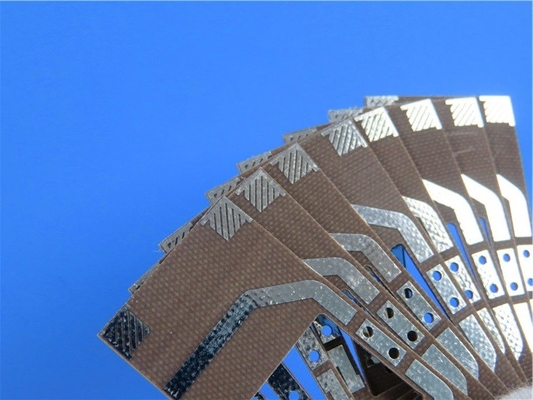

DiClad 870 Mikrowellenplatine mit HASL Doppelseitig 31 mil 0,8 mmDickKein Löten macht keinen Siebdruck
(Leiterplatten sind Sonderanfertigungen, das gezeigte Bild und die Parameter dienen nur als Referenz)
Allgemeine Beschreibung
Dies ist eine Art doppelseitige Mikrowellen-Leiterplatte, die auf 31mil DiClad 870-Substraten aufgebaut ist.Es ist eine einfache Leiterplatte ohne Lötstopplack oder Siebdruck.Die Oberflächenbeschaffenheit der Pads ist durch bleifreies Heißluftlöten (HASL) geschützt.Es hat eine Platinengröße von 30 mm x 80 mm, 1 Unze Kupfer fertig.
Alle offenen Kurzschlussprüfungen und die strenge Einhaltung der IPC-Klasse-II-Standards werden an den Platinen vor dem Versand durchgeführt.Sie werden vakuumverpackt mit einem 12 kg schweren Karton und einem Beutel mit 25 Platten für den Versand geliefert.
PCB-Parameter
| PCB-GRÖSSE | 80 mm x 300 mm = 1 Stück |
| PLATTENTYP | Hochfrequenz-PCB, Mikrowellen-PCB |
| Anzahl der Schichten | 2 Schichten |
| Oberflächenmontierte Komponenten | JAWOHL |
| Durchgangslochkomponenten | N / A |
| SCHICHTAUFBAU | Kupfer ------- 17um (0,5 oz) + Plattendeckschicht |
| DiClad 870, 0,787 mm | |
| Kupfer ------- 17um (0,5 oz) + Plattenbodenschicht | |
| TECHNOLOGIE | |
| Minimale Spur und Platz: | 15 Mio. / 15 Mio |
| Minimale / maximale Löcher: | 0,9 mm / 0,9 mm |
| Anzahl der verschiedenen Löcher: | 1 |
| Anzahl der Bohrlöcher: | 4 |
| Anzahl gefräster Nuten: | 1 |
| Anzahl der internen Ausschnitte: | 1 |
| Impedanzkontrolle: | nein |
| Anzahl der Goldfinger: | 0 |
| PLATTENMATERIAL | |
| Glas-Epoxy: | DiClad 870, 0,787 mm |
| Abschlussfolie außen: | 1 Unze |
| Abschlussfolie innen: | 1 Unze |
| Endhöhe der Leiterplatte: | 0,9mm ±0,12 |
| BESCHICHTUNG UND BESCHICHTUNG | |
| Oberflächenveredlung | HASL Bleifrei |
| Lötmaske anwenden auf: | N / A |
| Lötmaskenfarbe: | N / A |
| Lötmaskentyp: | N / A |
| KONTUR/SCHNEIDEN | Routing |
| MARKIERUNG | |
| Seite der Komponentenlegende | N / A |
| Farbe der Komponentenlegende | N / A |
| Herstellername oder Logo: | N / A |
| ÜBER | Plattiertes Durchgangsloch (PTH), Mindestgröße 0,9 mm. |
| ENTFLAMMBARKEITSKLASSE | 94V-0 |
| ABMESSUNGSTOLERANZ | |
| Umrissmaß: | 0,0059" |
| Platinenbeschichtung: | 0,0029" |
| Bohrtoleranz: | 0,002" |
| PRÜFUNG | 100 % elektrischer Test vor dem Versand |
| ART DER ZU LIEFERNDEN KUNSTWERKE | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICE BEREICH | Weltweit, global. |
Unsere PCB-Fähigkeit (2023)
| Parameter | Wert |
| Layer zählt | 1-32 |
| Substratmaterialien | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Dauer 5880;RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/Duroid 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;CLTE, CLTE-XT, CLTE-AT, CLTE-MW;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V;Polyimid, PET;Metallkern usw. |
| Maximale Größe | Flugtest: 900 x 600 mm, Vorrichtungstest 460 x 380 mm, kein Test 1100 x 600 mm |
| Platinenumrisstoleranz | ±0,0059" (0,15 mm) |
| PCB-Dicke | 0,0157" - 0,3937" (0,40 mm - 10,00 mm) |
| Dickentoleranz (T≥0,8 mm) | ±8% |
| Dickentoleranz (t < 0,8 mm) | ±10 % |
| Dicke der Isolationsschicht | 0,00295" - 0,1969" (0,075 mm - 5,00 mm) |
| Minimale Spur | 0,003 Zoll (0,075 mm) |
| Minimaler Platz | 0,003 Zoll (0,075 mm) |
| Äußere Kupferdicke | 35µm--350µm (1oz-10oz) |
| Innere Kupferdicke | 17 µm - 350 µm (0,5 oz - 10 oz) |
| Bohrloch (mechanisch) | 0,0079 "- 0,25" (0,2 mm - 6,35 mm) |
| Fertiges Loch (mechanisch) | 0,0039"-0,248" (0,10 mm--6,30 mm) |
| Durchmessertoleranz (mechanisch) | 0,00295" (0,075 mm) |
| Registrierung (mechanisch) | 0,00197" (0,05 mm) |
| Seitenverhältnis | 12:1 |
| Lötmaskentyp | LPI |
| Min. Lötstopplackbrücke | 0,00315" (0,08 mm) |
| Min. Lötstoppmaskenabstand | 0,00197" (0,05 mm) |
| Stecker über Durchmesser | 0,0098" - 0,0236" (0,25 mm - 0,60 mm) |
| Impedanzkontrolltoleranz | ±10 % |
| Oberflächenveredlung | HASL, HASL LF, ENIG, Immersionszinn, Immersionssilber, OSP, Goldfinger, reines Gold überzogen usw. |
Liefern wir weltweit?
Alle über Bicheng Ltd erhältlichen Leiterplatten können weltweit in alle Länder ohne Embargo versandt werden.Wir wählen für Sie die geeigneten Versanddienstleister aus DHL, FedEx, TNT, UPS, EMS und Aramex aus
Ist das Hochfrequenzmaterial auf Lager?
Wir halten die meisten Hochfrequenzmaterialien mit Prototypenmengen auf Lager, wie z. B. Rogers-Material mit 3000-Serien, 4000-Serien, 5000-Serien, 6000-Serien usw., Taconic-Material mit RF-Serien, TLX-Serien, TLY-Serien usw., Wangling-Material F4B mit DK2 .2, DK2.65 usw. Da das Hochfrequenzmaterial so vielfältig ist, können Sie sich vor der Bestellung an unsere Vertriebsmitarbeiter wenden.
Kann ich meine Bestellung abholen?
Die Abholung von Leiterplattenbestellungen oder die Abholung von Leiterplatten bei uns im Haus ist völlig problemlos über Ihr Konto bei DHL, UPS oder FedEx etc. möglich. Wir helfen Ihnen bei der Erstellung der erforderlichen Ausfuhrdokumente oder Dateien für die Zollanmeldung.
Wie viel kostet die Lieferung?
Wir haben verschiedene Spediteure zur Auswahl.Normalerweise wählen wir eine mit den besten Versandkosten für Sie aus.Wenn Ihre Bestellung dringend ist, können wir Ihnen schnell und zeitnah bei der Auswahl des Spediteurs behilflich sein.
Kann ich meine Leiterplatten zurückgeben?
Leiterplatten sind irreversible Sonderanfertigungen, eine Rücksendung der Artikel ist nicht zulässig, sofern keine Qualitätsmängel vorliegen.
Wann kommt meine Bestellung an?
Alle Leiterplatten werden noch am selben Tag versandt, wenn sie vor 17:00 Uhr fertig sind.Für asiatische Kunden können Sie es innerhalb von 2-3 Tagen erhalten, europäische Kunden in 6-7 Tagen und amerikanische (Nord und Süd) in 6-7 Tagen, jedoch garantieren die Spediteure dies aufgrund der Komplexität des Transports nicht.
Muss ich für mein Paket unterschreiben?
Wir versenden alle Bestellungen mit DHL, UPS, FedEx, TNT, Aramex oder EMS, sodass sie vollständig nachverfolgt werden und möglicherweise eine Unterschrift erfordern.
Wie kann ich meine Bestellung verfolgen?
Sobald Ihre Leiterplatten versandt werden, erhalten Sie von unserem Vertrieb eine Versandbestätigung per E-Mail, die eine Sendungsverfolgungsnummer enthält.Sie können diese Nummer auf ihren offiziellen Websites verfolgen.
Was soll ich tun, wenn mein Paket beschädigt oder verloren gegangen ist?
Diese Situation ist in unserem täglichen Geschäft selten.Die Leiterplatten sind innen mit Blasenmaterialien und außen mit KK-Karton verpackt, um Ihre Leiterplatten zu schützen.Wenn Ihr Paket jedoch verloren geht oder beschädigt wird, müssen Sie uns umgehend kontaktieren, damit wir den Spediteur kontaktieren und eine Ersatzproduktion veranlassen können.Bitte bewahren Sie alle beschädigten Artikel einschließlich der beschädigten Verpackung zu Referenzzwecken auf.
