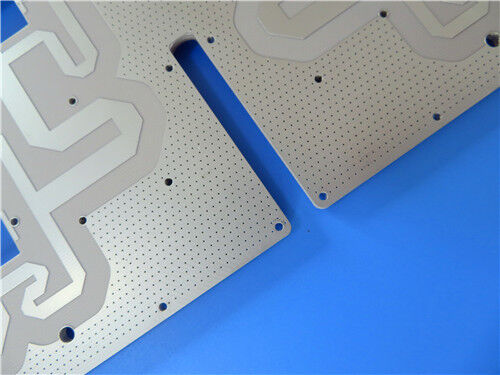

Rogers DiClad 870 PCB 2-lagig, 5mil dick, Immersion-Silber-Finish

Diese Leiterplatte ist eine 2-lagige Starrleiterplatte, die aus Rogers DiClad 870 (einem glasfaserverstärkten PTFE-Verbundwerkstoff) als Basismaterial gefertigt ist und eine Immersion-Silver-Oberflächenveredelung aufweist. Sie verwendet eine Kupferstärke von 1 oz (1,4 mils) für die Außenlagen, mit einer fertigen Platinendicke von 0,2 mm und einer Via-Plattierungsdicke von 20 μm, was eine stabile Leistung und präzise Fertigung für anspruchsvolle elektronische Anwendungen gewährleistet.

Leiterplattenspezifikationen

Leiterplatten-Stack-up

Dies ist eine 2-lagige Starrleiterplatte mit der folgenden Stack-up-Struktur (von oben nach unten):

Artwork-Typ

Das für den Leiterplattenherstellungsprozess gelieferte Artwork-Format ist Gerber RS-274-X, das Industriestandardformat für Leiterplattendaten.

Akzeptierter Standard

Diese Leiterplatte entspricht dem IPC-Klasse-2-Standard, einem weit verbreiteten Industriestandard für Leiterplatten. IPC-Klasse-2 legt Anforderungen an Qualität, Leistung und Zuverlässigkeit von Leiterplatten fest und ist für die meisten kommerziellen und industriellen Anwendungen geeignet, bei denen konsistente Leistung und moderate Zuverlässigkeit erforderlich sind.

Verfügbarkeit

Diese Leiterplatte ist weltweit erhältlich. Wir bieten zuverlässige Logistik- und Lieferdienste, um eine pünktliche Lieferung an Kunden in verschiedenen Ländern und Regionen zu gewährleisten und sowohl Kleinserien- als auch Großaufträge zu unterstützen. Ob für regionale Elektronikunternehmen, Forschungseinrichtungen oder globale Technologieunternehmen, wir können eine konsistente Versorgung und professionellen After-Sales-Support bieten, um vielfältige Marktanforderungen zu erfüllen.

Einführung in das DiClad 870 Basismaterial

Rogers DiClad 870 Laminate sind glasfaserverstärkte PTFE-Verbundwerkstoffe, die als Leiterplattensubstrate verwendet werden. Im Vergleich zu anderen Laminaten der DiClad-Serie verwendet DiClad 870 weniger Lagen Glasfaser und einen höheren Anteil an PTFE, wodurch es niedrigere Dielektrizitätskonstanten (Dk) und Verlustfaktoren bei ähnlicher Dicke bietet.

Hauptmerkmale von DiClad 870

Kernvorteile

-Geringste Feuchtigkeitsaufnahme unter den PTFE-basierten Verbundwerkstoffen, gewährleistet stabile Leistung in verschiedenen Umgebungen

-Stabile Dielektrizitätskonstante (Dk) über einen weiten Frequenzbereich, garantiert konsistente Signalübertragung

-Niedrige Dk unterstützt breitere Leiterbahnbreiten, was zur Reduzierung des Einfügedämpfung und zur Verbesserung der Signalintegrität beiträgt

Typische Anwendungen

• Radar-Feed-Netzwerke
• Kommerzielle Phased-Array-Netzwerke
• Antennen für Basisstationen mit geringen Verlusten
• Leitsysteme
• Digitale Radioantennen
• Filter, Koppler und rauscharme Verstärker (LNAs)

Fazit

Mit seinen Kernvorteilen ist diese Leiterplatte eine zuverlässige, hochleistungsfähige Lösung für anspruchsvolle elektronische Anwendungen. Sie eignet sich gut für Fachleute und Unternehmen, die in den Bereichen Radar-Feed-Netzwerke, Basisstationsantennen und zugehörige Komponenten tätig sind, sowie für Forschungs- und Entwicklungseinrichtungen und Technologieunternehmen, die Leitsysteme und digitale Radioantennen herstellen. Ihre globale Verfügbarkeit, die strenge elektrische Prüfung vor dem Versand und die flexible Auftragsunterstützung erfüllen effektiv die spezialisierten Hochleistungsanforderungen regionaler und globaler Elektronikunternehmen.
