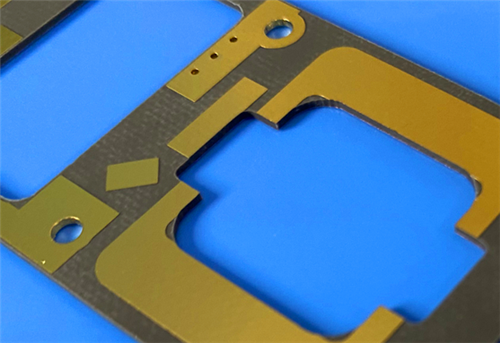

Diese maßgeschneiderte 2-Schicht starre Hochfrequenz-PCB verwendet RogersUSE-FahrzeugPTFE-Verbundwerkstoff aus Glasmikrofaserverstärkung, entwickelt für Anwendungen in Millimeterwellen mit extrem geringem Verlust und hochpräzisen HF-/Mikrowellenkreisen.Es verfügt über ein Eintauchen Gold Oberflächenveredelung ohne Seidenschirm oder Lötmaske auf beiden SeitenJede fertige Einheit wird vor dem Versand zu 100% elektrisch getestet, um eine stabile, zuverlässige und gleichbleibende elektrische Leistung zu liefern.
PCB-Spezifikation
| Parameterpunkt |
Spezifikation |
| Ausgangsmaterial |
Rogers RT/Duroid 5880 Glas-Mikrofiber-verstärktes PTFE-Verbundlaminat |
| Anzahl der Schichten |
2-schichtige starre PCB |
| Abmessungen des Boards |
102 mm × 65 mm (1 Stück), Toleranz: ±0,15 mm |
| Mindeste Spuren / Platz |
4 ml / 6 ml |
| Mindestgröße des mechanischen Lochs |
0.35mm |
| Durch Typ |
Exklusive Durchgangsschläuche ohne Blindschläuche |
| Endplattendicke |
0.85 mm |
| Fertiges Kupfergewicht |
1 Unze (1,4 ml) für alle Schichten |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Immersionsgold |
| Seidenschicht |
Nicht mit Seidenschirm versehen, sowohl auf der Ober- als auch auf der Unterseite |
| Lötmaske Schicht |
Vollständig ohne Lötmaske auf beiden Seiten |
| Qualitätsprüfung |
Vor der Lieferung vollständige elektrische Inspektion |
Struktur der PCB-Schicht
| Name der Schicht |
Spezifikation |
| Kupferschicht 1 (Oberste Schicht) |
35 μm fertige Kupferdicke |
| Dielektrischer Kern |
Rogers RT/Duroid 5880 Substrat mit einer Dicke von 0,787 mm |
| Kupferschicht 2 (Unterschicht) |
35 μm fertige Kupferdicke |
Kunstwerke und Qualitätsstandards
Artwork Format: Hergestellt mit Standard Gerber RS-274-X-Dateien, um eine genaue Schaltkreismusterung und vollständige Produktionskompatibilität zu gewährleisten.
Qualitätsstandard: Alle Herstellungs- und Prüfverfahren entsprechen streng den IPC-Klasse-2-Standards.eine stabile elektrische Leistung und eine hervorragende langfristige Haltbarkeit für den kommerziellen und industriellen Einsatz.
Dienstleistungsschutz: Der weltweite Versanddienst bietet eine stabile und zuverlässige Produktversorgung für Hochfrequenz-PCB-Projekte weltweit.
NT1 Verarbeitung von Daten

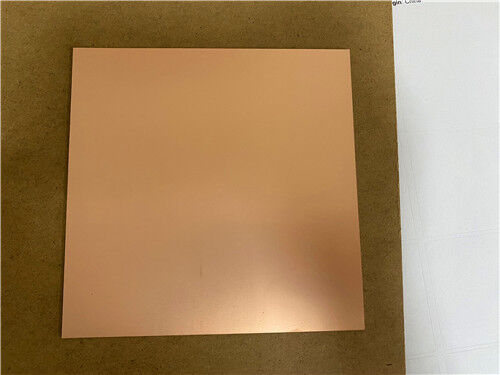

RT/duroid 5880 ist ein hochleistungsfähiger, mit Glasmikrofaser verstärkter PTFE-Verbundwerkstoff, der für hochpräzise Anwendungen in Mikrobändern und Streifenkreisläufen entwickelt wurde.Die zufällige Mikrofaserstruktur liefert eine ausgezeichnete dielektrische Konstante-Einheitlichkeit im gesamten SubstratDas Material unterhält eine stabile dielektrische Leistung über einen breiten Frequenzbereich mit einem ultra-niedrigen Abfallfaktor.die eine gleichbleibende Signalübertragung mit geringem Verlust für Ku-Band- und höhere Millimeterwellenfrequenzanwendungen ermöglicht.
Kernmaterialmerkmale und Funktionsvorteile
Ultra-Low Electrical Loss: Bietet eine minimale Signaldämpfung unter verstärkten PTFE-Substraten und ermöglicht eine hochgetreue Signalübertragung für Millimeterwellen- und Hochfrequenz-HF-Schaltungen.
Ausgezeichnete Frequenzstabilität: Beibehält bei 10 GHz eine stabile DK von 2,2 ± 0,02 und eine ultra-niedrige DF von 0,0004 ‰ 0,0009Gewährleistung einer gleichbleibenden elektrischen Leistung für Breitbandkonstruktionen in breiten Frequenzbändern.
Niedrige Feuchtigkeitsabsorption: Mit einer niedrigen Feuchtigkeitsabsorptionsrate von 0,02% widersteht es Feuchtigkeitsstörungen und unterhält stabile dielektrische Eigenschaften in verschiedenen Arbeitsumgebungen.
Isotropische und einheitliche Struktur: Die alle Richtungen umfassende einheitliche Struktur unterstützt eine präzise Impedanzsteuerung, die eine stabile Leistung und eine hohe Wiederholgenauigkeit für die Massenproduktion gewährleistet.
Überlegene chemische Beständigkeit: Toleriert verschiedene Industriechemikalien und Reinigungslösungen während der Verarbeitung, schützt die Schaltkreisintegrität und erhöht den Produktionsertrag und die langfristige Zuverlässigkeit.
Sicher und prozessfreundlich: Features UL 94V-0 Flammschutz und vollständig bleifreie Prozesskompatibilität, in Übereinstimmung mit modernen industriellen Sicherheits- und Herstellungsvorgaben.
Typische Anwendungsfälle
Die PCB auf RT/Duroid 5880-Basis werden in der High-End-Industrie weit verbreitet, da sie einen sehr geringen Hochfrequenzverlust, eine hervorragende Frequenzstabilität und eine gleichbleibende elektrische Leistung aufweisen.Militär- und Luft- und Raumfahrtsysteme mit hoher Frequenz wie folgt::
- Breitbandantennen für kommerzielle Fluggesellschaften
- Mikroband- und Stripline-Schaltkreise mit hoher Präzision
- Millimeterwellenkommunikationsgeräte
- Militärische Radarsysteme
- Raketenlenksysteme
- Antennen für digitale Funkverbindungen von Punkt zu Punkt
