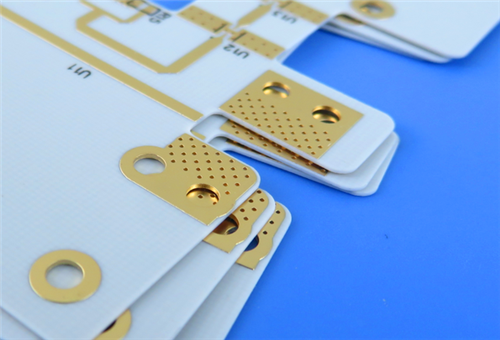

Bei dieser Leiterplatte handelt es sich um eine maßgeschneiderte zweischichtige, starre Hochfrequenzplatine, die aus dem dielektrischen Kohlenwasserstofflaminat RO4835 von Rogers hergestellt wird und für kostengünstige, hochstabile HF- und Mikrowellenschaltungsanwendungen konzipiert ist. Es verfügt über eine Oberfläche aus Immersionsgold, einen schwarzen Siebdruck nur auf der Oberseite (kein Siebdruck auf der Unterseite) und eine doppelseitige Struktur ohne Lötstopplack. Alle Lötpads werden frei von Siebdruck gehalten, um eine gleichbleibende Lötqualität zu gewährleisten.
PCB-Spezifikation
| Parameterelement |
Spezifikation |
| Grundmaterial |
Rogers RO4835 Hochfrequenz-Kohlenwasserstofflaminat |
| Anzahl der Ebenen |
2 Schichten starre Leiterplatte |
| Brettabmessungen |
45 mm × 83,69 mm (1 Stück), Maßtoleranz: ±0,15 mm |
| Minimale Spur/Leerzeichen |
5 Mil / 6 Mil |
| Minimale mechanische Lochgröße |
0,2 mm |
| Über Typ |
Es werden nur Durchgangslöcher verwendet, keine blinden oder vergrabenen Durchkontaktierungen |
| Dicke der fertigen Platte |
0,6 mm |
| Außenschicht fertiges Kupfergewicht |
1 Unze (1,4 Mil) für alle Kupferschichten |
| Durchkontaktierungsdicke |
20μm |
| Oberflächenbeschaffenheit |
Immersionsgold |
| Siebdruckschicht |
Schwarzer Siebdruck auf der Oberseite, kein Siebdruck auf der Unterseite und keine Siebdruckabdeckung auf den Lötpads |
| Lötmaskenschicht |
Beidseitiges, lötmaskenfreies Design |
| Qualitätstest |
100 % vollständige elektrische Prüfung vor der Auslieferung |
PCB-Lagenstapelstruktur
| Layername |
Spezifikation |
| Kupferschicht 1 (obere Schicht) |
35 μm Endkupferdicke |
| Dielektrischer Kern |
Rogers RO4835 Hochfrequenz-Kohlenwasserstoffsubstrat, 0,508 mm (20 mil) Dicke |
| Kupferschicht 2 (untere Schicht) |
35 μm Endkupferdicke |
Kunstwerke und Qualitätsstandards
Grafikformat: Hergestellt mit Standard-Gerber-RS-274-X-Dateien, um genaue Schaltungsmuster und vollständige Produktionskompatibilität zu gewährleisten.
Qualitätsstandard: Streng nach IPC-Klasse-2-Standards hergestellt und geprüft, um stabile Leistung und langfristige Haltbarkeit für den industriellen und kommerziellen Einsatz zu gewährleisten.
Serviceabdeckung: Globale Versanddienste stehen zur Verfügung, um eine stabile und zuverlässige Produktversorgung für Hochfrequenz-PCB-Projekte weltweit zu gewährleisten.

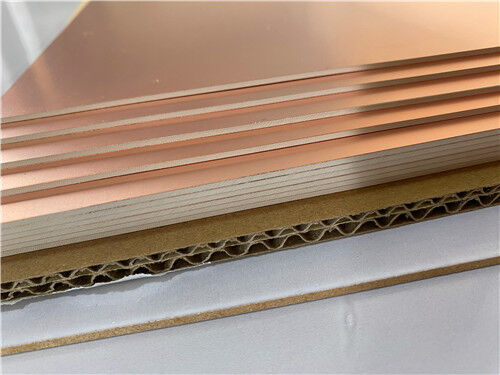

RO4835 Materialübersicht
Rogers RO4835 ist ein hochwertiges Hochfrequenzlaminat auf Kohlenwasserstoffbasis mit überlegener Hochtemperaturstabilität und Oxidationsbeständigkeit im Vergleich zu herkömmlichen duroplastischen Mikrowellensubstraten. Es weist mit dem Klassiker sehr konsistente elektrische und mechanische Eigenschaften aufRO4350BSerie, die zuverlässige Hochfrequenzleistung liefert und gleichzeitig eine kostengünstige Massenfertigung ermöglicht. Das Material ist vollständig kompatibel mit Standard-FR-4-Fertigungsprozessen, vereinfacht Produktionsabläufe und erhöht die Fertigungseffizienz. Ausgestattet mit der von Rogers entwickelten rückbehandelten LoPro-Kupferfolie erreicht der RO4835 eine extrem niedrige Einfügungsdämpfung und ist damit eine ideale Lösung für hochpräzise, verlustempfindliche HF-Schaltungsdesigns.
Leistungsmerkmale des Kernmaterials
Standardkonformität: Das Material entspricht den Standards RoHS UL 94 V-0 und IPC-4103 und bietet sichere, standardisierte und zuverlässige Leistung für kommerzielle, industrielle und Automobil-Elektronikanwendungen.
Niedriger und stabiler Hochfrequenzverlust: Es sorgt für einen stabilen DK von 3,48 ± 0,05 und einen extrem niedrigen DF von 0,0037 bei 10 GHz, wodurch Signaldämpfung und Verzerrung minimiert werden, um eine präzise, stabile Hochfrequenzsignalübertragung zu gewährleisten.
Überlegene Wärmebeständigkeit: Mit einer Tg über 280 °C verfügt das Material über eine hervorragende Wärmestabilität und widersteht Struktur- und Leistungseinbußen bei Hochtemperaturverarbeitung und -betrieb für eine längere Lebensdauer.
Kontrollierbare Wärmeausdehnungsleistung: Optimierte CTE-Parameter reduzieren die Wärmeausdehnung und Verformung während des Temperaturwechsels, bewahren die strukturelle Integrität und verbessern die Gesamtzuverlässigkeit der Leiterplatte in wechselnden thermischen Umgebungen.
Hervorragende Oxidationsbeständigkeit und Prozesskompatibilität: Es bietet eine hervorragende Oxidationsbeständigkeit und vollständige bleifreie Prozesskompatibilität und verhindert Blasenbildung und Delaminierung, um eine stabile Massenproduktion mit hoher Ausbeute zu ermöglichen.
Präzise dielektrische Toleranz und strukturelle Stabilität: Eine enge DK-Toleranz unterstützt eine genaue Impedanzsteuerung und Signalanpassung für Hochfrequenzdesigns, während eine geringe Z-Achsen-Ausdehnung plattierte Vias für eine gleichbleibende Fertigungsqualität stabilisiert.
Kostengünstige umfassende Leistung: RO4835 vereint zuverlässige Hochfrequenzleistung, stabile mechanische Eigenschaften und gute Herstellbarkeit und ist ein kostengünstiges Substrat, das sich ideal für massenproduzierte Automobil-Radar-, Mikrowellen- und HF-Geräte eignet.
Typische Anwendungsszenarien
Aufgrund seines geringen dielektrischen Hochfrequenzverlusts, seiner hervorragenden thermischen Stabilität, seiner hervorragenden Oxidationsbeständigkeit und seiner kostengünstigen Verarbeitbarkeit werden Leiterplatten aus Rogers RO4835-Laminat häufig in Hochleistungs-HF- und Mikrowellensystemen für verschiedene industrielle und kommerzielle Szenarien eingesetzt:
- Automotive-Radarsysteme und hochpräzise Sensorgeräte
- Punkt-zu-Punkt-Mikrowellenkommunikationsausrüstung
- Hochfrequenz-Leistungsverstärkermodule
- Phased-Array-Radarsysteme
- Leistungsstarke HF-Funktionskomponenten
