| MOQ: | 1pcs |
| Preis: | USD9.99-99.99 |
| Standardverpackung: | Vakuum bags+Cartons |
| Lieferfrist: | 8-9 Werktage |
| Zahlungsmethode: | T/T |
| Lieferkapazität: | 5000pcs pro Monat |
Was ist Streifenleitung und Mikrostreifenleitung in der Leiterplatte?
Tag# RT/duroid 5880 Tag# Rogers 5870

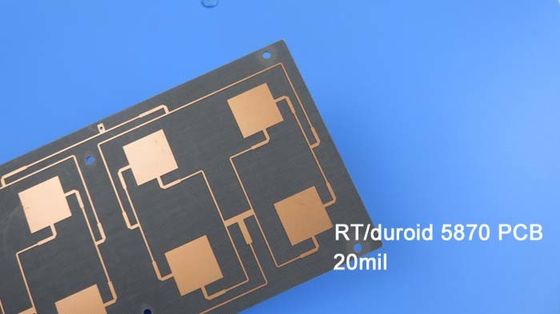

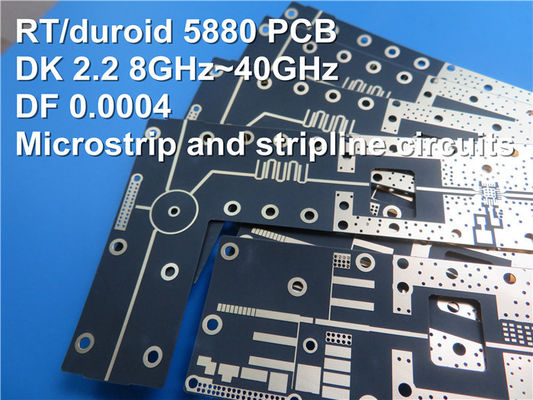

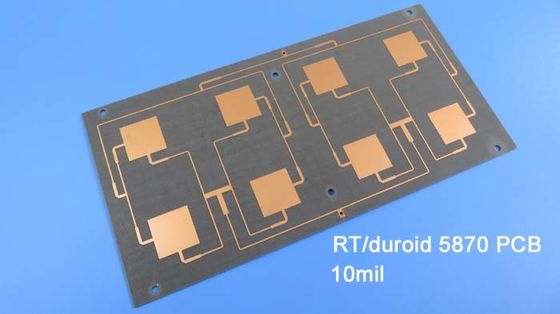

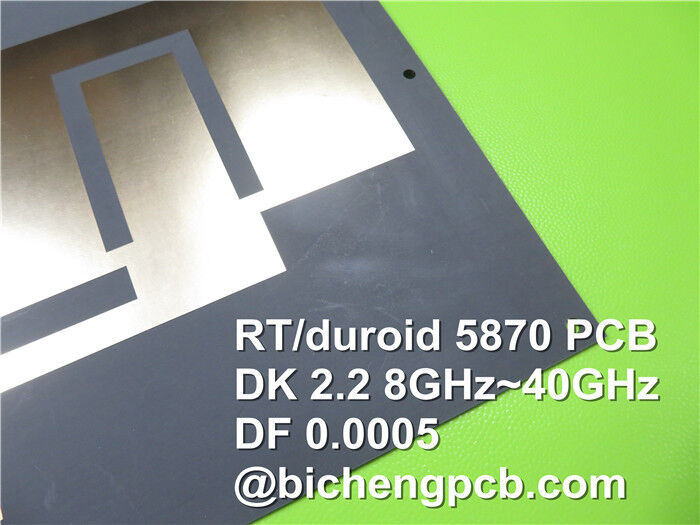

Rogers RT/duroid 5870 und 5880 glasmikrofaserverstärkte PTFE-Verbundwerkstoffe sind für anspruchsvolle Streifenleitungs- und Mikrostreifenschaltungsanwendungen konzipiert.
Heute lernen wir, was Streifenleitung und Mikrostreifenleitung sind.
Stripline:eine gebänderte Leitung, die in der inneren Schicht verläuft und in der Leiterplatte vergraben ist, wie unten gezeigt.
![]()
Der braune Teil ist der Leiter, der grüne Teil ist das isolierende Dielektrikum der Leiterplatte, Stripline ist der Banddraht, der zwischen den beiden Leiterschichten eingebettet ist.
Da die Streifenleitung zwischen zwei Leiterschichten eingebettet ist, erfolgt die Verteilung des elektrischen Feldes zwischen zwei Leitern (Ebenen), die sie umhüllen, und strahlt keine Energie ab und wird nicht durch externe Strahlung gestört. Da aber alles von einem Dielektrikum umgeben ist (Dielektrizitätskonstante ist größer als 1), wird das Signal in einer Streifenleitung langsamer übertragen als in einer Mikrostreifenleitung!
Mikrostreifenleitung:eine Streifenleitung, die an der Oberfläche einer PCB-Schicht angebracht ist, wie unten gezeigt
![]()
Der braune Teil ist der Leiter, der grüne Teil ist das isolierende Dielektrikum der Leiterplatte und der braune Block darüber ist die Mikrostreifenleitung.
![]()
Der hellgrüne Teil besteht aus organischem Epoxidmaterial.
Da eine Seite der Mikrostreifenleitung der Luft ausgesetzt ist (die Strahlung um sie herum bilden oder durch Strahlung um sie herum gestört werden kann) und die andere Seite am isolierenden Dielektrikum der Leiterplatte befestigt ist, verteilt sich das von ihr gebildete elektrische Feld in der Luft. Der andere Teil wird im PCB-Isoliermedium verteilt. Sein herausragender Vorteil besteht darin, dass die Signalübertragungsgeschwindigkeit in der Mikrostreifenleitung schneller ist als die in der Streifenleitung.
Abschluss
1. Eine Mikrostreifenleitung ist ein Banddraht (Signalleitung), der durch ein Dielektrikum von der Masseebene getrennt ist. Wenn Dicke, Breite und Abstand zwischen der Leitung und der Masseebene steuerbar sind, ist auch ihre charakteristische Impedanz steuerbar.
2. Streifenleitung ist eine Kupferstreifenleitung, die in der Mitte des Dielektrikums zwischen zwei Schichten einer leitenden Ebene angeordnet ist. Wenn die Dicke und Breite der Leitung, die Dielektrizitätskonstante des Mediums und der Abstand zwischen den beiden leitenden Ebenen steuerbar sind, dann ist auch die charakteristische Impedanz der Leitung steuerbar.
Impedanzberechnung von Mikrostreifen- und Streifenleitungen:
A. Mikrostreifenleitung Z ={87/[ sqrt (Er+ 1,41)]} ln [5,98 H/(0,8 W+T)]
Dabei ist W die Linienbreite, T die Kupferdicke der Linie, H der Abstand der Linie zur Referenzebene und Er die Dielektrizitätskonstante des PCB-Plattenmaterials. Diese Formel muss bei 0,1<(B/H)<2,0 und 1<(Er) bis 15 angewendet werden.
B. Streifenleitung Z =[60/ sqrt (Er)] ln {4H/[0,67π(T +0,8W)]}
Dabei ist H der Abstand zwischen den beiden Referenzebenen und die Linie liegt in der Mitte der beiden Referenzebenen. Diese Formel muss bei W/H<0,35 und T/H<0,25 angewendet werden.
![]()
| RT/duroid 5870 Typischer Wert | ||||||
| Eigentum | RT/Duroid 5870 | Richtung | Einheiten | Zustand | Testmethode | |
| Dielektrizitätskonstante, εProzess | 2.33 2,33 ± 0,02 spez. |
Z | N / A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielektrizitätskonstante,εDesign | 2.33 | Z | N / A | 8 GHz bis 40 GHz | Differenzielle Phasenlängenmethode | |
| Verlustfaktor,tanδ | 0,0005 0,0012 |
Z | N / A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Wärmekoeffizient von ε | -115 | Z | ppm/℃ | -50℃bis 150℃ | IPC-TM-650 2.5.5.5 | |
| Volumenwiderstand | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Oberflächenwiderstand | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Spezifische Wärme | 0,96(0,23) | N / A | j/g/k (cal/g/c) |
N / A | Berechnet | |
| Zugmodul | Test bei 23℃ | Testen Sie bei 100℃ | N / A | MPa(kpsi) | A | ASTM D 638 |
| 1300(189) | 490(71) | X | ||||
| 1280(185) | 430(63) | Y | ||||
| Ultimativer Stress | 50(7,3) | 34(4,8) | X | |||
| 42(6.1) | 34(4,8) | Y | ||||
| Ultimative Sorte | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| Druckmodul | 1210(176) | 680(99) | X | MPa(kpsi) | A | ASTM D 695 |
| 1360(198) | 860(125) | Y | ||||
| 803(120) | 520(76) | Z | ||||
| Ultimativer Stress | 30(4,4) | 23(3.4) | X | |||
| 37(5.3) | 25(3,7) | Y | ||||
| 54(7,8) | 37(5.3) | Z | ||||
| Ultimative Sorte | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| Feuchtigkeitsaufnahme | 0,02 | N / A | % | 0,62" (1,6 mm) D48/50 | ASTM D 570 | |
| Wärmeleitfähigkeit | 0,22 | Z | W/m/k | 80℃ | ASTM C 518 | |
| Wärmeausdehnungskoeffizient | 22 28 173 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | N / A | ℃ TGA | N / A | ASTM D 3850 | |
| Dichte | 2.2 | N / A | gm/cm3 | N / A | ASTM D 792 | |
| Kupferschale | 27,2(4,8) | N / A | Pli(N/mm) | 1 Unze (35 mm) EDC-Folie nach dem Lotschwimmen |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | N / A | N / A | N / A | UL 94 | |
| Kompatibel mit bleifreiem Prozess | Ja | N / A | N / A | N / A | N / A | |
