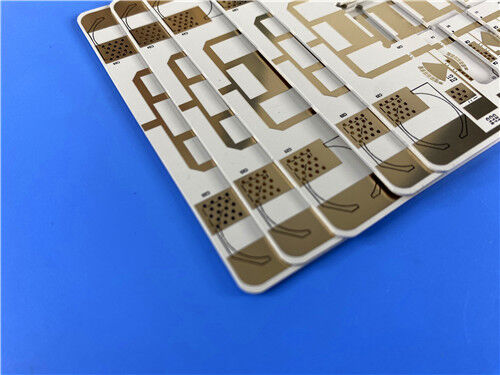

Doppelseitige RO3010 PCB 50mil Substrat mit schwarzer Siebdruck

Diese Leiterplatte ist eine doppelseitige starre Leiterplatte aus PTFE-Verbundwerkstoff mit Rogers RO3010-Keramik,ein hochleistungsfähiges Grundmaterial, bekannt für seine hervorragende dielektrische Stabilität und mechanische ZuverlässigkeitDiese Leiterplatte hat eine Plattenstärke von 1,3 mm, ein Kupfergewicht von 1 Unze an den Außenschichten und eine EPIG-Oberflächenbeschichtung (nickelfrei).Gewährleistung einer zuverlässigen Leistung und Kompatibilität für verschiedene professionelle elektronische Anwendungen, die Präzision und Stabilität erfordern.

Einzelheiten zu PCB

PCB-Stack-Aufwärts

Dies ist ein 2-schichtiges starres PCB mit folgender Stapelstruktur (von oben nach unten):

Kunstwerke undQualitätStandards

Die für diese Leiterplatte bereitgestellten Grafiken folgen dem Gerber RS-274-X-Format, das das branchenübliche Dateiformat für die Leiterplattenherstellung ist.eine allgemein anerkannte Qualitätsnorm, die akzeptable Leistungs- und Zuverlässigkeitsanforderungen an elektronische Bauteile festlegt, um sicherzustellen, dass die PCB die für gewerbliche und industrielle Anwendungen erforderlichen Kriterien erfüllen.

Verfügbarkeit

Diese PCB ist weltweit verfügbar und umfasst alle wichtigen Regionen und Märkte weltweit.Die weltweite Zugänglichkeit stellt sicher, dass Kunden in verschiedenen Ländern und Branchen das Produkt mit gleichbleibender Zuverlässigkeit und pünktlicher Lieferung erhalten können, die sowohl für Prototypen in kleinen Chargen als auch für Großproduktionsbestellungen geeignet ist.

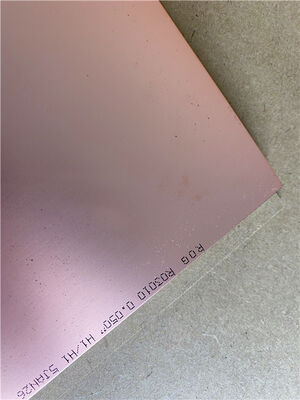

Einführung in die RO3010

Rogers RO3010 Hochleistungs-Schaltkreismaterialien sind mit Keramik gefüllte PTFE-Verbundwerkstoffe mit einer höheren Dielektrikkonstante und gleichzeitig hervorragender Stabilität.Diese wettbewerbsfähigen Produkte bieten eine hervorragende mechanische und elektrische ZuverlässigkeitIhre inhärente Stabilität rationalisiert das Design von Breitbandkomponenten und ermöglicht es den Materialien, in einem breiten Frequenzbereich und einer Vielzahl von Anwendungen effektiv zu arbeiten.Diese Eigenschaften machenRO3010Laminate sind eine ideale Wahl für die Miniaturisierung von Schaltkreisen.

Vorteile von RO3010 Substrat

Das RO3010-Substrat weist eine ausgezeichnete Dimensionsstabilität auf, mit einem thermischen Expansionskoeffizienten (CTE), der genau auf Kupfer abgestimmt ist,Gewährleistung einer minimalen thermischen Verformung und langfristiger Strukturintegrität.

Das Laminat bietet kostengünstige Preise und eignet sich daher für Produktionsprozesse mit hohem Volumen, ohne dabei die Leistung oder Qualität zu beeinträchtigen.

Das RO3010-Material wird in Übereinstimmung mit den Normen des Qualitätsmanagementsystems ISO 9001 hergestellt, um eine gleichbleibende Produktqualität und Rückverfolgbarkeit zu gewährleisten.

Das Substrat ist vollständig kompatibel mit mehrschichtigen Leiterplatten (PCB) und bietet eine erhöhte Flexibilität bei der Integration komplexer Schaltungen.

Typische Anwendungen

• Anwendungen für Radaranlagen im Automobilbereich
• Satellitenantennen zur globalen Positionierung
• Mobilfunktelekommunikationssysteme - Leistungsverstärker und Antennen
• Antennen für drahtlose Kommunikation
• Satelliten für die direkte Übertragung
• Datenverbindung auf Kabelsystemen
• Fernzählerleser
• Kraft-Backplaner

RO3010Hochfrequenzlaminate

RO3010-Hochfrequenzkreismaterialien sind keramisch gefüllte PTFE-Verbundwerkstoffe, die speziell für kommerzielle Mikrowellen- und HF-Anwendungen entwickelt wurden.Diese Produktreihe kombiniert herausragende elektrische und mechanische Stabilität mit wettbewerbsfähigen Preisen. Laminate der Serie RO3000 sind PTFE-basierte Schaltkreismaterialien, die mit Keramik gefüllt sind.die Konstrukteure in die Lage versetzen, mehrschichtige Platten zu entwickeln, die verschiedene dielektrische Konstantenmaterialien auf einzelnen Schichten enthalten, ohne Gefahr von Verzerrungen oder Zuverlässigkeitsproblemen.

RO3010-Laminate können mit Standardtechniken zur Herstellung von Leiterplatten aus PTFE zu Leiterplatten verarbeitet werden.
