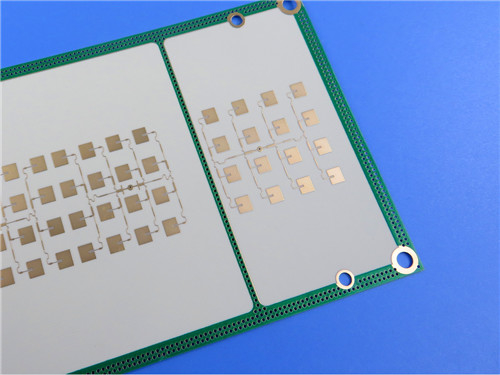

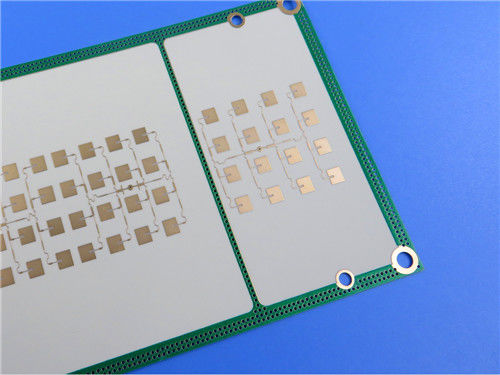

RO4830 Plus PCB Doppelseitig 5 Mil Dicke Elektroless Nickel Immersion Gold

Wir präsentieren unsere hochentwickelten 2-Schicht-PCBs, sorgfältig aus RO4830 Plus Material hergestellt, speziell für Hochleistungs-Millimeterwellen-Anwendungen entwickelt.Dieses PCB ist für Präzision entwickelt, so dass es eine ideale Wahl für Radarsensoren für Automobil und andere HF-Anwendungen im Bereich von 76-81 GHz ist.

Einführung in RO4830 Plus
RO4830 Plus ist ein thermofestes Laminat, das die neuesten Fortschritte in den dielektrischen Materialien repräsentiert.so dass es eine bevorzugte Wahl für RF-DesignerDieses Laminat ist ohne Gewebeglas, wodurch seine Leistungsmerkmale, insbesondere in Bezug auf Einsatzverluste und dielektrische Stabilität, verbessert werden.

Wesentliche Materialeigenschaften
- Dielektrische Konstante: ca. 3,03 bei 77 GHz, die eine stabile elektrische Leistung bietet.


- Dissipationsfaktor: Ein beeindruckender 0,0015 bei 10 GHz, der einen minimalen Signalverlust gewährleistet.


- thermischer Koeffizient DK: -54 ppm/°C, die Leistung über einen breiten Temperaturbereich hinweg erhalten wird.


- Glasübergangstemperatur (Tg): 285 °C, so dass Anwendungen bei hohen Temperaturen möglich sind.


- Feuchtigkeitsabsorption: Niedrig bei 0,02%, was die Zuverlässigkeit unter verschiedenen Umweltbedingungen gewährleistet.

PCB-Spezifikationen
Dieses PCB ist mit folgenden Eigenschaften konstruiert:

- Ausgangsmaterial: RO4830 plus thermosettiges Laminat
- Schichtzahl: 2 Schichten
- Abmessungen der Bretter: 45 mm x 55 mm, mit einer Toleranz von +/- 0,15 mm
- Endplattendicke: 0,2 mm
- Veredelte Kupfermasse: 1 Unze (1,4 ml) auf den äußeren Schichten
- Mindestspuren: 4/5 Millimeter, so dass komplizierte Schaltkreise entworfen werden können.
- Minimale Löchergröße: 0,2 mm, ohne Blinde.
- Oberflächenveredelung: Elektroless Nickel Immersion Gold für eine verbesserte Schweißfähigkeit.
- Lötmasken: Grün oben, keine Lötmaske unten.
- Keine auf beiden Seiten.

Stack-Up-Konfiguration
- Kupferschicht 1: 35 μm
- RO4830 Plus Kern: 5 Millimetern
- Kupferschicht 2: 35 μm

Vorteile der RO4830 Plus-PCB

1Überlegene Hochfrequenzleistung
Das RO4830 Plus-Laminat ist für den Betrieb bei 77 GHz optimiert und bietet einen geringen Einsatzverlust von nur 1,5 dB/Zoll, was es ideal für Hochfrequenzkommunikations- und Radaranwendungen macht.

2Verbesserte thermische Stabilität
Mit einem Tg von 285 °C kann dieses PCB hohen Temperaturen standhalten und somit in anspruchsvollen Umgebungen zuverlässig sein.

3. Kostenwirksame Fertigung
Das innovative Design der RO4830 Plus-PCB ermöglicht eine kostengünstige Produktion bei gleichzeitiger Einhaltung hochwertiger Leistungsstandards.Dies ist besonders für Unternehmen von Vorteil, die ihre Produktion ohne Beeinträchtigung der Qualität skalieren wollen..

4Ausgezeichnete Bohrleistung
Die Abwesenheit von Gewebeglas im Laminat verbessert die Laserdrohfähigkeit und ermöglicht präzise und effiziente Herstellungsprozesse.

5. Umweltverantwortung
RO4830 Plus PCB ist PFAS-frei und entspricht modernen Nachhaltigkeitsstandards und ist somit eine verantwortungsvolle Wahl für umweltbewusste Hersteller.

Anwendungen

Die RO4830 Plus-PCB ist vielseitig und für eine Vielzahl von Anwendungen geeignet, darunter:

- Automobilradarsensoren: Wesentlich für fortschrittliche Fahrerassistenzsysteme (ADAS) und Kollisionsvermeidungstechnologien.

- Patch-Antennen: für mm-Wellen-Radar-Anwendungen optimiert.

- HF-Verteilungsnetze: Unterstützung von Wellenleitantennen für eine verbesserte Kommunikation.

- Multi-Chip-Radar-Designs: als RF-Zwischenfrequenz (IF) -Schicht dienen, um komplexe Radarfunktionalitäten zu ermöglichen.

Schlussfolgerung

Da sich die Industrie in Richtung höherer Frequenzen und komplexerer Anwendungen bewegt, steht das RO4830 Plus PCB als führend im Bereich der Hochleistungs-PCBs.kombiniert mit präzisem Engineering, bieten eine unübertroffene Zuverlässigkeit und Leistung in kompakten Konstruktionen.

Für Unternehmen, die Innovationen im Bereich der Millimeterwellentechnologie anstreben, bietet unser RO4830 Plus PCB eine überzeugende Lösung.Partner mit uns, um die hochmodernen Fähigkeiten von RO4830 Plus PCB zu nutzen und Ihre Technologie voranzutreiben.
