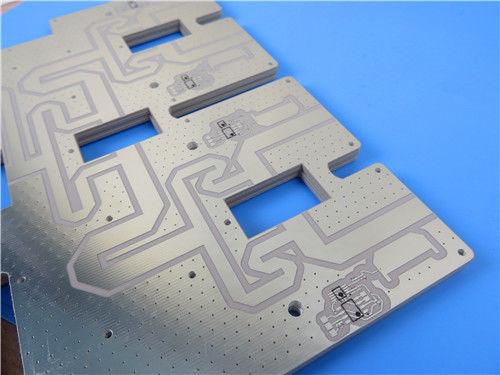

2-Schicht-PCB RF-30 auf Rogers 40mil-Laminate mit schwarzem Seidenschirm-Immersionszinn

Wir präsentieren unsere neu ausgelieferten 2-Schicht-Rigid-PCB mit RF-30, einem leistungsstarken, kostengünstigen Antennenlaminat, das für Mikrowellen- und Radiofrequenzanwendungen entwickelt wurde.Diese Leiterplatte kombiniert fortschrittliche Materialtechnologie mit präziser Technik, um den Anforderungen moderner elektronischer Geräte gerecht zu werden.

1. technische Spezifikationen

PCB-Konstruktion

Diese 2-schichtige starre Leiterplatte ist präzise konstruiert, um eine optimale Leistung für verschiedene Anwendungen zu gewährleisten.

- Grundmaterial: RF-30, bekannt für seine hervorragenden elektrischen Eigenschaften.


- Schichtzahl: 2 Schichten, die eine solide Grundlage für Schaltkreisentwürfe liefern.


- Abmessungen der Platten: 151 mm x 82 mm (± 0,15 mm), geeignet für verschiedene Anwendungen.


- Endplattendicke: 1,1 mm, die bei gleichzeitiger Aufrechterhaltung eines kompakten Profils eine hohe Haltbarkeit bietet.


- Fertiges Kupfergewicht: 1 Unze, um die Signalintegrität zu verbessern.


- Minimaler Spurenbereich: 5/4 Millimeter, so dass hohe Dichte-Layouts möglich sind.


- Mindestlochgröße: 0,3 mm, für verschiedene Komponenten.


- Durch Plattierungstärke: 20 μm, um zuverlässige elektrische Verbindungen zu gewährleisten.


- Oberflächenveredelung: Immersionszinn, mit hervorragender Schweißfähigkeit und Korrosionsbeständigkeit.

PCB-Stackup

- Kupferschicht 1: 35 μm
- RF-30 Kern: 1,016 mm (40 mil), optimiert zur Verringerung der Phasenverschiebung und Verbesserung der Signalqualität.
- Kupferschicht 2: 35 μm

2Vorteile von RF-30 Material

Hohe Dielektrikkonstante

RF-30 verfügt über eine dielektrische Konstante von 3,0 ± 0,05 bei 1,9 GHz, was es ideal für HF-Anwendungen macht, bei denen eine Größenreduzierung unerlässlich ist, ohne dabei die Leistung zu beeinträchtigen.Dies ist besonders für kompakte Geräte von Vorteil, die eine effektive Signalverarbeitung erfordern.

Niedriger Dissipationsfaktor

Mit einem Verlustfaktor von 0,0014 bei 1,9 GHz minimiert RF-30 Energieverluste, was zu einer verbesserten Leistungsfähigkeit der Schaltung führt.Diese Eigenschaft ist entscheidend für die Aufrechterhaltung der Signalintegrität in Hochfrequenzumgebungen.

Ausgezeichnete Stabilität der Abmessungen

Die gewebte Glasverstärkung in RF-30 bietet eine außergewöhnliche Stabilität und sorgt dafür, dass das PCB während der Montage und des Betriebs thermischen und mechanischen Belastungen standhält.Diese Stabilität ist für eine gleichbleibende Leistung unter verschiedenen Bedingungen von entscheidender Bedeutung..

Überlegene thermische und elektrische Eigenschaften

Die RF-30 verfügt über eine dielektrische Auflösung von > 60 kV und einen Volumenwiderstand von 1,26 x 10 ^ 9 Mohm-cm, was sie für Hochleistungsanwendungen geeignet macht.02% erhöht die Zuverlässigkeit in feuchten Umgebungen.

3. Anwendungen

RF-30 PCB eignet sich hervorragend für eine Vielzahl von Anwendungen, einschließlich:

- Antenne und Unterkomponenten: Entscheidend für die Funkkommunikation in zahlreichen Geräten.

- Passive Komponenten: Filter, Kupplungen und Leistungsabteilungen, die für eine effektive Signalverarbeitung unerlässlich sind.

- Leistungsverstärker: Unterstützung von Hochleistungs-HF-Schaltkreisen, die ein robustes thermisches Management erfordern.

4. Qualitätssicherung

Wir halten uns an die IPC-Klasse-2-Fertigungsstandards, um sicherzustellen, dass alle unsere Leiterplatten strengen Qualitätsstandards entsprechen.Gewährleistung von Zuverlässigkeit und Leistung.

5. Globale Verfügbarkeit

Wir freuen uns, unsere RF-30 PCB weltweit anbieten zu können. Diese breite Zugänglichkeit ermöglicht es Herstellern und Entwicklern aus verschiedenen Sektoren, unsere fortschrittliche Technologie in ihre Projekte zu integrieren.

Schlussfolgerung

Zusammenfassend ist diese Leiterplatte, die RF-30-Material verwendet, eine bedeutende Innovation im Bereich der Leiterplatten.Dieses PCB zeichnet sich als erste Wahl für moderne elektronische Designs aus.

Für Hersteller und Entwickler, die nach leistungsstarken Lösungen zu wettbewerbsfähigen Preisen suchen, bietet unser RF-30 PCB eine außergewöhnliche Mischung aus Zuverlässigkeit, Effizienz und Wert.Kontaktieren Sie uns noch heute, um eine Bestellung zu machen.!
