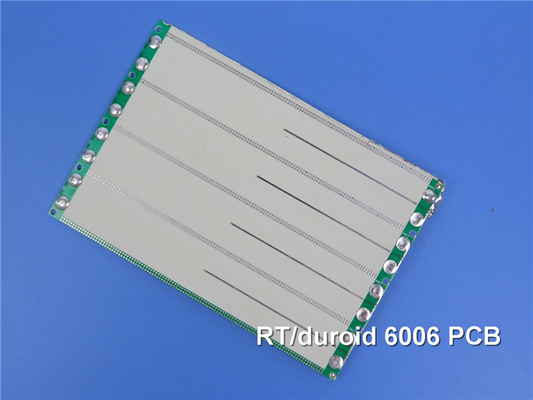

Rogers RT/Duroid 6006 Hochfrequenz-PWB mit grüner Lötmittelmaske
  • Name
  • Name
  • Name

Rogers RT/Duroid 6006 Hochfrequenz-PWB mit grüner Lötmittelmaske

MOQ: 1pcs
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
CHINA
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-062.V1.0
Grundmaterial:
Keramische-PTFE Zusammensetzung
Schichtzählung:
1 Schicht, 2 Schicht
PWB-Stärke:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
PWB-Größe:
≤400 mm x 500 mm
Lötmittelmaske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, Immersionszinn, OSP.
Hervorheben:

Duroid 6006 Hochfrequenz-PWB

,

Rogers Funktelegrafie-Hochfrequenz-PWB

,

Lötmittel-Maske Hochfrequenz-PWB

Produktbeschreibung



Rogers RT/Duroid 6006 Hochfrequenz-PWB



Mikrowellenlaminate Rogers RT/duroid 6006 sind keramische-PTFE Zusammensetzungen, die für die elektronische und Mikrowellenstromkreisanwendungen bestimmt sind, die eine hohe Dielektrizitätskonstante erfordern. Laminat RT/duroid 6006 ist mit einem Dielektrizitätskonstantewert von 6,15 verfügbar.



Rogers RT/Duroid 6006 Hochfrequenz-PWB mit grüner Lötmittelmaske 0



Mikrowelle RT/duroid 6006 lamelliert Eigenschaftsleichtigkeit der gebräuchlichen Herstellung und Stabilität. Ergebnisse dieses Eigentums in der Möglichkeit der Massenproduktion und der Verringerung der Kosten von Waren. Es hat fest Dielektrizitätskonstante- und Stärkesteuerung, niedrige Feuchtigkeitsaufnahme und gute thermische mechanische Stabilität.



Rogers RT/Duroid 6006 Hochfrequenz-PWB mit grüner Lötmittelmaske 1



Rogers RT/Duroid 6006 Hochfrequenz-PWB mit grüner Lötmittelmaske 2



Leiterplatten RT/Duroid 6006 sind in den Flugzeugkollisionsvermeidungssystemen, in den GrundWarnsystemen des radars, in den Fleckenantennen und in den Verbindung- über Satellitsystemen etc. weitverbreitet.



Typischer Wert RT/duroid 6006
Eigentum RT/duroid 6006 Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 6.15±0.15 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 klemmte stripline fest
Dielektrizitätskonstante, εDesign 6,45 Z   8GHz zu 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor, tanδ 0,0027 Z   10 GHz/A IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε -410 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand 7 x 107   Mohm.cm IPC 2.5.17.1
Oberflächenwiderstandskraft 2 x 107   Mohm IPC 2.5.17.1
Dehnbare Eigenschaften ASTM D638 (Rate der Belastung 0.1/min.)
Elastizitätsmodul 627(91) 517(75) X-Y MPa (kpsi)
Bruchspannung 20 (2,8) 17 (2,5) X-Y MPa (kpsi)
Bruchdehnung 12 bis 13 4 bis 6 X-Y %
Zusammenpressende Eigenschaften   ASTM D695 (Rate der Belastung 0.05/min.)
Elastizitätsmodul 1069 (115) Z MPa (kpsi)
Bruchspannung 54 (7,9) Z MPa (kpsi)
Bruchdehnung 33 Z %
Flexural Modul 2634 (382) 1951 (283) X MPa (kpsi) ASTM D790
Bruchspannung 38 (5,5) X-Y MPa (kpsi)
Verformung unter Druck 0,33 2,1 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Feuchtigkeitsaufnahme 0,05   % D48/50℃ 0,050" (1.27mm) dick IPC-TM-650 2.6.2.1
Wärmeleitfähigkeit 0,49   W/m/k 80℃ ASTM C518
Ausdehnungskoeffizient 47
34
117		 X
Y
Z		 ppm/℃ 23℃/50% RELATIVE FEUCHTIGKEIT IPC-TM-650 2.4.41
TD 500   ℃ TGA   ASTM D3850
Dichte 2,7   g/cm3   ASTM D792
Spezifische Wärme 0,97 (0,231)   j/g/k
(BTU/ib/OF)		   Berechnet
Kupferne Schale 14,3 (2,5)   pli (N/mm) nach Lötmittelfloss IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreier Prozess kompatibel Ja



Rogers RT/Duroid 6006 Hochfrequenz-PWB mit grüner Lötmittelmaske 3
