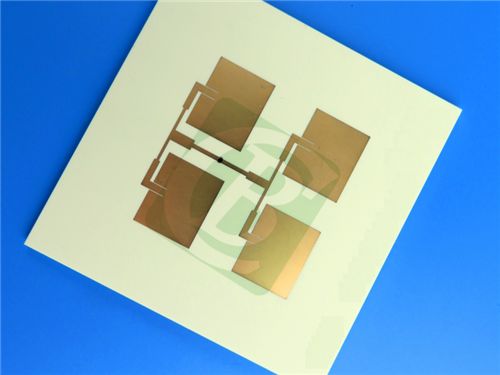

Hochleistungs-Sechs-Schicht-PCB mit RO4003C- und FR-4-Hybridkonstruktion

Diese fortschrittliche 6-schichtige starre Leiterplatte ist für Anwendungen mit hoher Frequenz und hoher Zuverlässigkeit konzipiert und kombiniert Rogers RO4003C und Tg170 FR-4 Materialien für eine optimale elektrische und mechanische Leistung.Das Board verfügt über eine hybride Stack-up-Bilanz Kosten, Fertigbarkeit und Signalintegrität, so dass es ideal für HF- und Mikrowellenanwendungen geeignet ist.

PCB-Stack-Details

Das Stack-up ist sorgfältig optimiert, um die Signalintegrität und die thermische Stabilität zu verbessern:

Einführung in das Rogers RO4003C Material

Rogers RO4003C ist ein Hochfrequenz-Laminat, das die elektrische Leistung von PTFE/gewebtem Glas mit der einfachen Herstellung von Epoxy/Glas verbindet.Es zeichnet sich in HF- und Mikrowellenanwendungen durch seine enge dielektrische Konstante und seinen geringen Ablassfaktor aus.

Hauptmerkmale des Rogers RO4003C

1. Stabile Dielektrikkonstante (Dk): Beibehalten einer konstanten 3,38 ± 0,05 bei 10 GHz, um eine zuverlässige Signalverbreitung in Hochfrequenzkonstruktionen zu gewährleisten.

2.Niedriger Dissipationsfaktor (Df): Messen 0,0027 bei 10 GHz und 0,0021 bei 2,5 GHz, wodurch auch bei Hochgeschwindigkeitsanwendungen der Signalverlust minimiert wird.

3Effektive Wärmeleitfähigkeit: 0,71 W/m/°K, was eine effiziente Wärmeableitung von aktiven Bestandteilen ermöglicht.

4Minimale Feuchtigkeitsabsorption: Nur 0,06%, wodurch die elektrische Leistung in feuchten Umgebungen erhalten bleibt.

Starke Kompatibilität mit Kupfer:

X-Achse: 11 ppm/°C

Y-Achse: 14 ppm/°C

Z-Achse: 46 ppm/°C

Dies reduziert die Spannung zwischen den Schichten während des Wärmezyklus und erhöht die langfristige Zuverlässigkeit.

5. Hohe Glasübergangstemperatur (Tg > 280°C): Gewährleistet Stabilität unter extremen thermischen Belastungen, die für raue Betriebsbedingungen von entscheidender Bedeutung sind.

Vorteile der Verwendung von RO4003C

1. Ideal für mehrschichtige RF/Mikrowellen-PCBs: Balanciert Hochfrequenzleistung mit den strukturellen Anforderungen komplexer Schichtstapel.

2. FR-4 Kompatible Verarbeitung: Beseitigt die Notwendigkeit spezialisierter Fertigungstechniken, senkt die Produktionskosten und vereinfacht die Herstellung.

3Verbesserte Signalintegrität: Eine geringe Dk-Variation und minimale Verluste machen es perfekt für Hochfrequenzsignale (z. B. HF, Mikrowelle), wodurch die Verzerrung reduziert und die Datengenauigkeit gewährleistet wird.

4Dauerhafte Plattierte Durchlöcher (PTH): Beibehält die Integrität auch unter thermischem Schock, eine wichtige Voraussetzung für zuverlässige Verbindungen in anspruchsvollen Anwendungen.

Typische Anwendungen

Dieses PCB ist ideal für:

Antennen und Leistungsverstärker für zelluläre Basisstationen

RFID-Kennzeichen

Radar und Sensoren für die Automobilindustrie

Geräuscharme Block (LNB) für Satellitenkommunikation

Hochgeschwindigkeits-Digital- und Mixed-Signal-Designs

Schlussfolgerung

Diese 6-Schicht-Hybrid-PCB nutzt die Hochfrequenz-Fähigkeiten von Rogers RO4003C und die strukturelle Robustheit von Tg170 FR-4,Dies führt zu einer kostengünstigen, aber leistungsstarken Lösung für anspruchsvolle HF- und Mikrowellenanwendungen.

Diese weltweit erhältliche Leiterplatte ist eine ausgezeichnete Wahl für Ingenieure, die nach einem ausgewogenen Verhältnis zwischen Leistung, Fertigbarkeit und Kosten suchen.
