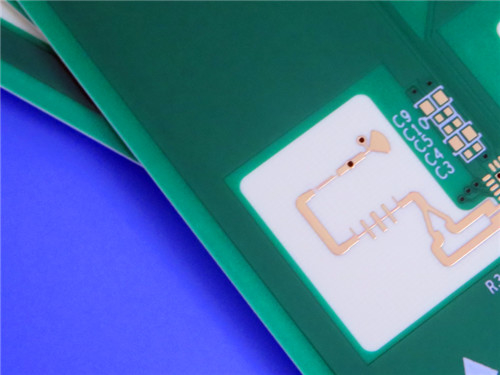

Wenn es um Hochfrequenz- und zuverlässige Elektronik geht, liegt die Grundlage Ihres Designs in der Leiterplatte.ist sorgfältig konzipiert, um den Anforderungen von RF gerecht zu werdenEgal, ob Sie kommerzielle Breitbandantennen, Radarsysteme oder Millimeterwellen-Geräte entwickeln, diese Leiterplatte bietet eine unübertroffene Leistung.thermische Stabilität, und Verlässlichkeit.
Kernspezifikationen
Anzahl der Schichten: 4
Materialien: RO4350B (oberste Schicht) und S1000-2M (Kern)
Lötmaske: Grün (oben), keine (unten)
Seidenmaske: Weiß (oben), keine (unten)
Oberflächenveredelung: ENIG (Elektrolöses Nickel-Immersionsgold)
Die Dicke der Platte: 1,6 mm
Abmessungen: 90 mm x 95 mm (± 0,15 mm)
Spuren/Raum: 5mil / 4mil (mindestens)
Durchschnittsgröße: 0,35 mm (mindestens)
Durch Plattierung: 20 μm Dicke
Durchfüllungs-/Abdeckungsstraße: 0,35 mm gefüllte und abgedeckte Durchläufe
Impedanzregelung: 50Ω auf der oberen Schicht (5mil/9mil Spur/Lücke)
Grenzplattierung: An bestimmten Stellen angewendet
PCB-Aufstapelung
Unsere Vierschicht-PCB ist präzise konstruiert, um eine optimale elektrische und thermische Leistung zu gewährleisten:
Schicht 1 (Oberste): 35 μm Kupfer
RO4350B Laminat: 0,254 mm (10 Mil)
Schicht 2 (innere): 35 μm Kupfer
Prepreg (1080 RC63%): 0,0644 mm (2,5 Mil)
Schicht 3 (innere): 35 μm Kupfer
S1000-2M Kern: 1,1 mm (43 mil)
Schicht 4 (Unten): 35 μm Kupfer
Warum RO4350B?
RO4350B ist ein Game-Changer für HF- und Mikrowellenanwendungen und bietet:
Bei der Prüfung der Konzentration von Dk-Wärme ist die Konzentration der Konzentration von Dk-Wärme zu berücksichtigen.
Ultra-niedriger Verlust: Dissipationsfaktor von 0,0037 @ 10GHz/23°C
Außergewöhnliche thermische Stabilität: Tg > 280°C (536°F)
Niedriges CTE: Passt Kupfer für eine ausgezeichnete Dimensionsstabilität (X/Y: 10/12 ppm/°C, Z: 32 ppm/°C)
Mindestwasserabsorption: 0,06% für eine zuverlässige Leistung unter feuchten Bedingungen
Wärmeleitfähigkeit: 0,69 W/m/°K für eine effiziente Wärmeableitung
UL 94 V-0-Bewertung: Ideal für Hochleistungs-HF-Konstruktionen
| RO4350B Typischer Wert |
| Eigentum |
RO4350B |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.48 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.66 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+50 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.2 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
5.7 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
255
(37) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 05 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
0.88
(5.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
(3) V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Warum S1000-2M?
S1000-2M ergänzt RO4350B durch seine robusten mechanischen und thermischen Eigenschaften:
Niedrige Z-Achse CTE: Erhöht die Durchlöchersicherheit
Hohe Hitzebeständigkeit: Tg bei 180°C (DSC)
Anti-CAF-Leistung: Gewährleistet langfristige Zuverlässigkeit bei Hochdichte-Konstruktionen
Niedrige Wasseraufnahme: Beibehält die Stabilität in schwierigen Umgebungen
UV-Blocking/AOI-Kompatibilität: Unterstützt automatisierte optische Inspektion
Qualitätssicherung
Wir sind bestrebt, PCBs zu liefern, die den höchsten Qualitäts- und Zuverlässigkeitsstandards entsprechen.Gewährleistung einer robusten Leistung für eine breite Palette von industriellen Anwendungen.
Alle Konstruktionen werden im Gerber RS-274-X-Format geliefert, was die Kompatibilität mit Ihren Produktionssystemen garantiert.Jede Leiterplatte wird zu 100% elektrisch getestet, um die Funktionalität zu überprüfen und Mängel zu beseitigen.
Mit globaler Verfügbarkeit sind wir bereit, unsere hochwertigen PCBs an Ihren Standort zu liefern, egal wo Sie sich auf der Welt befinden.
Ideale Anwendungsmöglichkeiten
Dieses PCB ist perfekt für:
Breitbandantennen für kommerzielle Fluggesellschaften
Mikrostrip- und Stripline-Schaltkreise
Millimeterwellen-Geräte
Radar- und Führungssysteme
Digitale Funkantennen von Punkt zu Punkt
Warum wählen Sie uns?
Spitzenmaterialien: RO4350B und S1000-2M bieten eine überlegene elektrische und thermische Leistung.
Präzisionstechnik: Funktionen wie Impedanzsteuerung durch Füllung und Kantenplattierung sorgen für Zuverlässigkeit.
Globaler Support: Wir liefern hochwertige PCBs weltweit, um eine rechtzeitige Lieferung sicherzustellen.
Nachgewiesene Zuverlässigkeit: Unsere PCBs entsprechen den IPC-Klasse-2-Standards und sind so konstruiert, dass sie den härtesten Bedingungen standhalten.
Kontaktieren Sie uns noch heute!
Wenn Sie nach einer leistungsstarken PCB-Lösung für HF, Mikrowellen oder digitale Hochgeschwindigkeitsanwendungen suchen, ist diese 4-Schicht-PCB die Antwort.Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen oder ein Angebot anzufordern.
