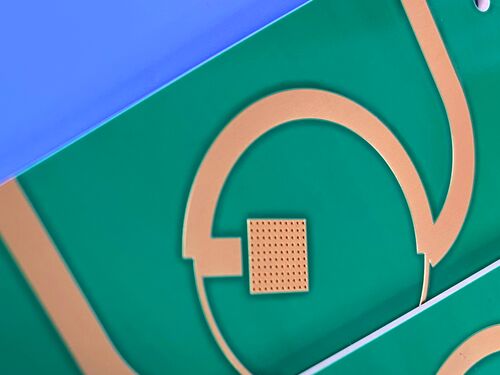

Diese Leiterplatte ist eine leistungsstarke 4-lagige starre Leiterplatte (PCB), gefertigt aus Rogers RT duroid 6010.2LM, einem keramisch-PTFE-Verbund-Mikrowellenlaminat, das für elektronische und Mikrowellen-Schaltungsanwendungen entwickelt wurde, die eine hohe Dielektrizitätskonstante erfordern. Durch die Nutzung der hohen Dk, des geringen Verlusts und der engen Maßkontrolle des Materials ermöglicht die Leiterplatte eine Reduzierung der Schaltungsgröße bei gleichzeitiger Gewährleistung einer wiederholbaren Leistung, was sie gut für Anwendungen im X-Band und darunter geeignet macht, wie z. B. Patch-Antennen und Satellitenkommunikationssysteme.
Spezifikationen der Leiterplatte
| Artikel |
Spezifikationen |
| Basismaterial |
RT duroid 6010.2LM (Keramik-PTFE-Verbund-Mikrowellenlaminat) |
| Lagenanzahl |
4 Lagen (keine vergrabenen oder verdeckten Vias enthalten) |
| Abmessungen der Platine |
86 mm x 103 mm pro Stück, mit einer Maßtoleranz von +/- 0,15 mm |
| Minimale Leiterbahnbreite/Abstand |
5 mil Leiterbahnbreite mit 7 mil Abstand |
| Minimale Lochgröße |
0,5 mm |
| Fertige Platinendicke |
2,8 mm |
| Fertig kupfergewicht |
1 oz (entspricht 1,4 mils) für äußere Lagen |
| Via-Plattierungsdicke |
20 μm |
| Oberflächenveredelung |
ENIG (stromlose Vernickelung mit Tauchgold) |
| Obere Siebdruck |
Weiß |
| Untere Siebdruck |
Nicht angewendet |
| Obere Lötmaske |
Grün |
| Untere Lötmaske |
Nicht angewendet |
| Qualitätskontrolle |
100% elektrische Prüfung vor dem Versand |
Leiterplatten-Stack-up
| Lage |
Beschreibung |
Dicke |
| 1 |
Kupferlage 1 (Außen oben) |
35 μm |
| - |
Rogers RT duroid 6010.2LM Kern |
1,27 mm (50 mil) |
| 2 |
Kupferlage 2 |
35 μm |
| - |
Prepreg |
0,102 mm |
| 3 |
Kupferlage 3 |
35 μm |
| - |
Rogers RT duroid 6010.2LM Kern |
1,27 mm (50 mil) |
| 4 |
Kupferlage 4 (Außen unten) |
35 μm |
Artwork, Qualitätsstandard und Verfügbarkeit
Die Leiterplatte wird mit Artwork im Gerber RS-274-X-Format geliefert, dem branchenüblichen Format für die Leiterplattenfertigung.
Sie entspricht dem Qualitätsstandard IPC-Class-2, einem weltweit anerkannten Maßstab, der konsistente Leistung, zuverlässige Fertigungsqualität und die Einhaltung von Branchenanforderungen garantiert.
Darüber hinaus ist diese Leiterplatte weltweit verfügbar und bedient die Bedürfnisse internationaler Kunden und Mikrowellenschaltungsprojekte auf der ganzen Welt.
Einführung in das RT duroid 6010.2LM Material
RT/duroid 6010LM Mikrowellenlaminate sind keramisch-PTFE-Verbundmaterialien, die speziell für elektronische und Mikrowellen-Schaltungsanwendungen entwickelt wurden, die eine hohe Dielektrizitätskonstante erfordern. RT/duroid 6010.2LM Laminate bieten eine hohe Dielektrizitätskonstante (Dk) zur Ermöglichung einer erheblichen Reduzierung der Schaltungsgröße, während sie gleichzeitig geringe Verlustcharakteristiken beibehalten – was sie ideal für den Betrieb im X-Band oder darunter macht. Darüber hinaus gewährleisten ihre enge Dk- und Dickenkontrolle eine wiederholbare Schaltungsleistung, die für hochzuverlässige Mikrowellenanwendungen entscheidend ist.
Hauptmerkmale des RT duroid 6010.2LM Materials
| Hauptmerkmale |
Spezifikationen |
| Dielektrizitätskonstante (Dk) |
10,2 +/- 0,25 |
| Verlustfaktor |
0,0023 bei 10 GHz |
| Wärmeausdehnungskoeffizient (CTE) |
X-Achse: 24 ppm/°C; Y-Achse: 24 ppm/°C; Z-Achse: 47 ppm/°C (passend zu Kupfer) |
| Zersetzungstemperatur (Td) |
500 °C (gemessen mittels TGA) |
| Wärmeleitfähigkeit |
0,86 W/mk |
| Entflammbarkeit |
UL 94 V0 Standard |
| Kupferfolie |
Kaschiert mit standardmäßiger und rückseitig behandelter galvanisch abgeschiedener Kupferfolie |
Vorteile des RT duroid 6010.2LM Materials
-Hohe Dielektrizitätskonstante ermöglicht eine erhebliche Reduzierung der Schaltungsgröße und optimiert die Raumnutzung in kompakten elektronischen Systemen.
-Geringe Verlustcharakteristiken machen es ideal für den Betrieb im X-Band oder darunter und gewährleisten minimale Signalabschwächung und hohe Signalintegrität.
-Enge Dk- und Dickenkontrolle garantiert eine wiederholbare Schaltungsleistung, die für hochzuverlässige Mikrowellenanwendungen entscheidend ist.
-Geringe Feuchtigkeitsaufnahme verbessert die Langzeitzuverlässigkeit und Stabilität unter wechselnden Umweltbedingungen.
-Ermöglicht zuverlässige durchkontaktierte Löcher in mehrlagigen Platinen und gewährleistet eine robuste Zwischenlagenverbindung und mechanische Haltbarkeit.
Typische Anwendungen
Aufgrund seiner hohen Dk, des geringen Verlusts und der wiederholbaren Leistung ist diese Leiterplatte speziell für die folgenden Mikrowellen- und Hochzuverlässigkeitsanwendungen konzipiert:
-Patch-Antennen
-Satellitenkommunikationssysteme
-Leistungsverstärker
-Flugzeug-Kollisionswarnsysteme
-Bodenradar-Warnsysteme
Schlussfolgerung
Diese 4-lagige starre Leiterplatte, gefertigt aus dem keramisch-PTFE-Verbund-Mikrowellenlaminat Rogers RT duroid 6010.2LM, integriert überlegene dielektrische Leistung, geringe Verlustcharakteristiken und robuste strukturelle Zuverlässigkeit, die für hochzuverlässige Mikrowellenanwendungen entscheidend sind.
Die intrinsischen Vorteile von RT duroid 6010.2LM – einschließlich einer hohen Dielektrizitätskonstante (Dk) für die Miniaturisierung von Schaltungen, geringer Verlust für den Betrieb im X-Band und darunter, enge Maß- und Dk-Kontrolle sowie zuverlässige durchkontaktierte Löcher – positionieren diese Leiterplatte als Hochleistungs-Lösung für Mikrowellen- und luftfahrtbezogene Anwendungen.
