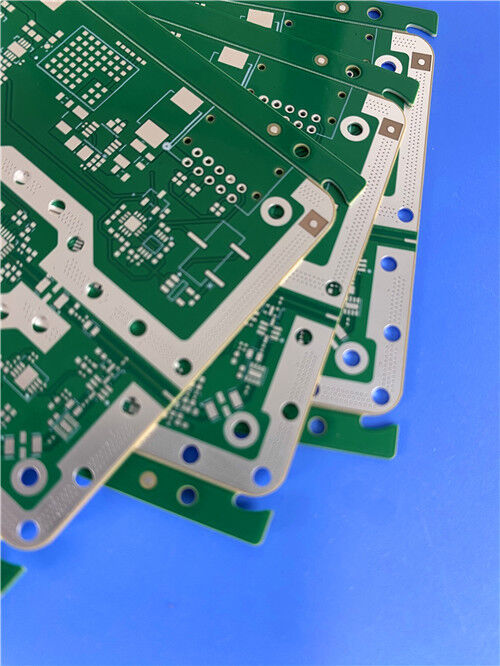

6-Schicht-MT77-PCB-Ultra-Low-Loss-Harzverschluss Blind-Vias-Schaltung

Dieses 6-Schicht-MT77 Astra-PCB ist ein hochwertiges Hochfrequenz-Schaltplatte mit sehr niedrigem Verlust, das für hochpräzise HF- und Mikrowellenanwendungen entwickelt wurde.127 mm MT77 Astra-Kernlaminate und abgestimmte MT77 Astra-Prepregs, dieses maßgeschneiderte Hochfrequenz-PCB liefert eine fertige Plattendicke von 0,994 mm. Es nimmt eine professionelle Hybrid Kupferstruktur mit 0,994 mm an.5oz innere Kupferschichten für die Feinlinie und 1oz äußere Kupferschichten für die stabile Hochfrequenzsignalübertragung.

Mit Immersion Silber Oberfläche, grüne Lötmaske, und weiße Seidenwand,Diese RF-PCB für den Automobilbereich verwendet fortschrittliche industrielle Verfahren, einschließlich G12-Harzverstopfung mit voller Galvanisierungsfüllung und kundenspezifischer L1-L2Die MT77 Astra 6-Schicht-PCB verfügt über ultra-niedrige 0.0017 Df-Verlust und breittemperaturstabile Leistung DkAls kostengünstige Alternative zu teuren PTFE-Mikrowellen-Substraten wird es weit verbreitet für Automobilradar, Langstreckenantennen und kommerzielle Mikrowellenkommunikationsgeräte verwendet.Zertifiziert nach UL E41625 und RoHS.

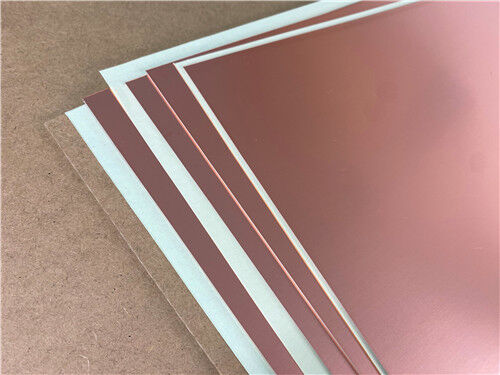

Was ist MT77 Astra?

MT77 Astra ist ein professionelles thermoset High-Frequency-Laminat, das für moderne kommerzielle RF-, Mikrowellen- und Automotive-Radar-PCB-Designs angepasst wurde.Dieses leistungsstarke Substrat hält eine äußerst stabile Dielektrikkonstante (Dk) in einem breiten Temperaturbereich von -40 °C bis +140 °C aufrecht und unterstützt den Hochfrequenzbetrieb im W-BandIm Gegensatz zu herkömmlichen PCB-Materialien mit hohem Verlust eliminiert MT77 Astra die elektrische Parameterverschiebung bei extremen thermischen und Frequenzänderungen.Gewährleistung einer gleichbleibenden und zuverlässigen Leistung in komplexen Arbeitsumgebungen.

mit einem ultra-niedrigen Ablösungsfaktor von Df=0.0017, MT77 Astra minimiert effektiv Hochfrequenzsignaldämpfung und Übertragungsverlust und liefert elektrische Leistung auf Mikrowellenebene zu einer viel niedrigeren Produktionskosten als PTFE-Materialien.Dieses Hochfrequenz-Laminat kann hervorragend hergestellt werden, vollständige FR-4-Verfahrenskompatibilität, überlegene Dimensionalstabilität und Anpassungsfähigkeit für Multi-Laminationen. Unterstützung von HDI-Miniaturisierung, Interkonnektion in allen Schichten und VIPPO-Strukturdesign,MT77 Astra ist vollständig bleifrei, UL-zertifiziert und RoHS-konform, ideal für die Massenproduktion von High-End-HF-elektronischen Produkten.

MT77 Astra-PCB Eigenschaften

MT72-Behandlung von PCBs

Im Vergleich zu herkömmlichen Hochfrequenz-Substraten kombiniert das MT77 Astra-PCB-Material eine erstklassige elektrische Leistung und eine hervorragende Massenfertigbarkeit, die eine hohe Präzision ermöglichtHDI-Mehrschicht-PCBHerstellung mit höherem Ertrag und geringeren Kosten:

Vollständige Prozesskompatibilität mit FR-4: Keine spezielle Ausrüstung erforderlich; vollständig an Standard-FR-4-Produktionslinien angepasst,Wirksamere Senkung der technischen Schwellenwerte und Produktionskosten für die Hochfrequenz-PCB-Produktion

Hocheffiziente Laminationsleistung: bietet kurze Laminationszyklen, unterstützt wiederholte Multi-Laminationsverfahren,und bietet einen hervorragenden Harzfluss und eine ausgezeichnete Füllwirkung für komplexe mehrschichtige Strukturen

Vereinfachte Bearbeitung: Verringert den Abnutzungsprozess der Bohrstelle während der Bohrvorbereitung und eliminiert Plasma-Abschmieren, was die Produktionseffizienz und die Ausbeute des fertigen Produkts erheblich verbessert

Überlegene Dimensionsstabilität: Beibehält nach wiederholtem thermischen Zyklus eine stabile Plattenflächigkeit und eine präzise Dimensionstoleranz, wodurch eine Verformung des Boards und Fehler bei der Schichtverschiebung vermieden werden

Erweiterte Konstruktionskompatibilität: Vollkompatibel mit jeder Schichtverbindung, HDI-Miniaturisierungstechnologie und VIPPO-Design, unterstützt ein kompaktes Hochfrequenz-PCB-Layout mit hoher Dichte

6 Schicht MT77 Astra PCB Vollständige Spezifikationen

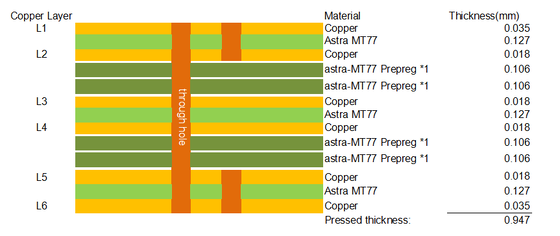

6-Schicht MT77 Astra PCB Stack-up Struktur

MT72-Beschreibung des Materials

Kundenspezifischer PCB-Service und Qualitätssicherung

Artwork Format:Wir unterstützen Standard-Gerber RS-274-X-Designdateien für die kundenspezifische Herstellung von MT77 Astra-Hochfrequenz-PCBs, um präzise und wiederholbare Fertigungsergebnisse für alle Projekte mit HF- und Mikrowellenkreisläufen zu gewährleisten.

Strenge Qualitätskontrolle:Alle MT77 Astra 6-Schicht-PCBs entsprechen den IPC-Klasse-2-Standards.Jede fertige Platte wird vor der Lieferung zu 100% elektrisch getestet, um offene/kurze Defekte zu beseitigen und eine stabile Konsistenz der Charge zu gewährleisten.

Globaler Kundendienst:Wir bieten einmalige maßgeschneiderte PCB-Lösungen, einschließlich professioneller technischer Beratung, persönlicher Angebote und weltweiter Lieferung für alle PCB-Bestellungen.

MT72-Behandlung von PCBs

• Automobilradarsysteme
• Antennen für Fernkommunikation
• Module für HF- und Mikrowellenkreisläufe
• Fahrzeugmontierte Hochfrequenzelektronik
• Hochfrequenzgeräte im W-Band

Schlussfolgerung

Dieses 6-Schicht-MT77 Astra Ultra-Low-Loss-RF-PCB ist ein leistungsstarkes Mikrowellen-Leiter-Schaltplatten, das für Automobilradar und Hochfrequenzkommunikationsgeräte optimiert wurde.mit einem ultra-niedrigen Ablösungsfaktor von 0.0017, eine stabile dielektrische Leistung von -40 °C bis +140 °C und eine vollständige Verfahrenskompatibilität mit FR-4, bietet eine PTFE-Qualität bei niedrigeren Herstellungskosten.Präzisionsblinde durch Struktur und Hybrid Kupferdicke, ist dieses zertifizierte Hochfrequenz-PCB der ideale kostengünstige Ersatz für importierte Mikrowellen-Substrate, geeignet für die Massenproduktion von High-End-Automobilradars,Antennen mit großer Reichweite und präzise Mikrowellenprodukte.
