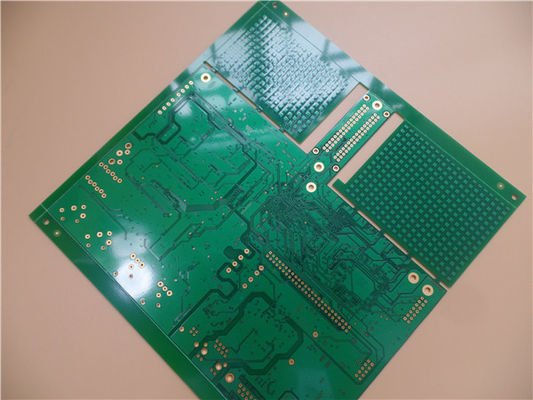

Hochtemperatur-8-Schicht-FR4-Leiterplatte für Satellitenradio

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-479.V1.0

Grundmaterial:

Anzahl der Ebenen:

8 Schichten

PCB-Dicke:

1.6mm ±0.16

PCB-Größe:

215 x 212mm=1PCS

Lötmaske:

Siebdruck:

Kupfergewicht:

1 Unze

Oberflächenbeschaffenheit:

Immersionsgold

Hervorheben:

Satellitenradio FR4 PWB-Brett

8 Schicht FR4 PWB-Brett

FR4 8 Schicht PWB

Produktbeschreibung

Via in Pad PCB High Temperature VIP PCB 8-Schicht-Schaltung auf FR-4 mit Immersion Gold für Satellitenradio

1.1 Allgemeine Beschreibung

Dies ist eine Art von 8-Schicht-Druckschirmplatte, die auf FR-4 Tg170 Substrat für die Anwendung von Satellitenradio gebaut wurde.6 mm dick mit weißer Seidenmaske (Taiyo) auf grüner Lötmaske (Taiyo) und Eintauzgold auf PadsDas Basismaterial stammt von Taiwan ITEQ, das 1 bis PCB pro Panel liefert. Vias mit 0,2 mm sind mit Harz gefüllt und gefangen (über in Pad). Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei Gerber-Daten zur Verfügung gestellt werden.Jedes 25 Panels sind für den Versand verpackt..

1.2 Merkmale und Vorteile

(1) RoHS-konform und für hohe thermische Zuverlässigkeit geeignet

(2) Hohe Schweißfähigkeit, keine Belastung der Leiterplatten und weniger Kontamination der PCB-Oberfläche.

(3) Pünktliche Lieferung: mehr als 98% Pünktlichkeit.

(4) 30000 Quadratmeter Monatskapazität

(5) Mehr als 15 Jahre Erfahrung

(6) Volumenproduktionskapazität

1.3 Anwendungen

(1) Satellitenkommunikation

(2) Inverter für Solarzellen

(3) Eingebetteter Prozessor

1.4 Parameter und Datenblatt

PCB-Größe	215 x 212 mm = 1 PCS
TYPE des Boards	Mehrschichtige PCB
Anzahl der Schichten	8 Schichten
Oberflächenbefestigungskomponenten	- Ja, das ist es.
Durch Lochkomponenten	- Ja, das ist es.
Layer Stackup	Kupfer ------- 18um ((0,5 oz) + Top-Schicht der Platte
	Prepreg 7628 ((43%) 0,195 mm
	Kupfer ------- 35um ((1 oz) Mittelschicht 1
	FR-4 0,2 mm
	Kupfer ------- 35um ((1 oz) Mittelschicht 2
	Prepreg 7628 ((43%) 0,195 mm
	Kupfer ------- 35um ((1 oz) Mittelschicht 3
	FR-4 0,2 mm
	Kupfer ------- 35um ((1 oz) Mittelschicht 4
	Prepreg 7628 ((43%) 0,195 mm
	Kupfer ------- 35um ((1 oz) Mittelschicht 5
	FR-4 0,2 mm
	Kupfer ------- 35um ((1 oz) Mittelschicht 6
	Prepreg 7628 ((43%) 0,195 mm
	Kupfer ------- 18um ((0,5 oz) + Platte BOT Schicht
Technik
Mindestspuren und Raum:	4 ml/4 ml
Mindest- und Höchstlöcher:	0.3/3.2 mm
Anzahl der verschiedenen Löcher:	18
Anzahl der Bohrlöcher:	11584
Anzahl der geschliffenen Schlitze:	2
Anzahl der inneren Ausschnitte:	0
Impedanzkontrolle:	Nein
Zahl des Goldfingers:	0
BORT-Material
Epoxiglas:	FR-4 TG170°C, er<5.4.IT-180, ITEQ geliefert
Endfolie äußerlich:	1 Unze
Endfolie im Inneren	1 Unze
Endhöhe der PCB:	1.6 mm ± 0.16
Beschichtung und Beschichtung
Oberflächenbearbeitung	Immersionsgold (32,1%) 0,05 μm über 3 μm Nickel
Lötmaske gilt für:	Oben und unten, 12 Mikron Minimum
Farbe der Lötmaske:	Grün, PSR-2000 KX700G, von Taiyo geliefert.
Typ der Lötmaske:	LPSM
Kontur/Schnitt	Routing, Stempellöcher.
Markierung
Seite der Komponentenlegende	Ober und Unter.
Farbe der Komponentenlegende	Weiß, S-380W, Taiyo geliefert.
Herstellername oder -logo:	Auf der Tafel in einem Dirigenten und mit Beinen markiert
Durch	durchlöchert (PTH) mit einer Mindestgröße von 0,3 mm
BEMERKUNG der Entflammbarkeit	UL 94-V0 Genehmigung MIN.
Dimensionstoleranz
Ausmaß des Umrisses:	0.0059"
Plattierung:	0.0029"
Toleranz für Bohrungen:	0.002"
TEST	100% elektrischer Test vor der Lieferung
Art der zu liefernden Kunstwerke	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
Dienstleistungsbereich	Weltweit, weltweit.

1.5 Konstruktion zur Herstellung (3)

Seriennummer.	Verfahren	Artikel	Produktionskapazität
			Großes Volumen (S<100 m2)	Mittelvolumen (S<10 m2)	Prototyp ((S<1m2)
			Großes Volumen (S<100 m2)	Mittelvolumen (S<10 m2)	Prototyp ((S<1m2)
31	Lötmaske (18um, 35um, 70um usw. sind fertiges Kupfer. Wenn nicht erwähnt Kupfer, fertig 1 oz ist der Standardwert)	Maximaler Durchmesser der Steckdose	0.5 mm	0.5 mm	0.5 mm
32		Min.breite der Lötmaskenbrücke	Grün: 5 mm (35 mm)	Grün: 4 mm	Grün: 4 mm
33			Gelb: 5 mm (35 mm)	Gelb: 4 Mil ((35um)	Gelb: 4 Mil ((35um)
34			Blau: 5 mm (35 mm)	Blau: 4 mm	Blau: 4 mm
35			Schwarz: 6 mm	Schwarz: 6 mm	Schwarz: 6 mm
36			Weiß: 6 mm (35 mm)	Weiß: 6 mm (35 mm)	Weiß: 6 mm (35 mm)
37			Alle von Matt: 6 Millionen	Alle von Matt: 6 Millionen	Alle von Matt: 6 Millionen
38			Grün: 5 mm (70 mm)	Grün: 4 mm (70 mm)	Grün: 4 mm (70 mm)
39			Gelb: 5 mm (70 mm)	Gelb: 4 mm (70 mm)	Gelb: 4 mm (70 mm)
40			Blau: 5 mm	Blau: 4 mm (70 mm)	Blau: 4 mm (70 mm)
41			Schwarz: 6 mm	Schwarz: 6 mm	Schwarz: 6 mm
42			Weiß: 6 mm (70 mm)	Weiß: 6 mm (70 mm)	Weiß: 6 mm (70 mm)
43		Offene Lötmaske	4 mm (± 35 mm)	4 mm (± 35 mm)	3 mm (35 mm)
44		Abdeckung der Lötmaske	4 mm (± 35 mm)	4 mm (± 35 mm)	3 mm (35 mm)
45		Min.breite der Lötmaske	9 mm (± 35 mm)	9 mm (± 35 mm)	8 mm (± 35 mm)
46		Min. Dicke der Lötmaske	9um ((35um)	9um ((35um)	9um ((35um)
47		Max.dicke Lötmaske	30um ((35um)	30um ((35um)	30um ((35um)
