| MOQ: | 1pcs |
| Preis: | USD9.99-99.99 |
| Standardverpackung: | Vakuum bags+Cartons |
| Lieferfrist: | 8-9 Werktage |
| Zahlungsmethode: | T/T |
| Lieferkapazität: | 5000pcs pro Monat |

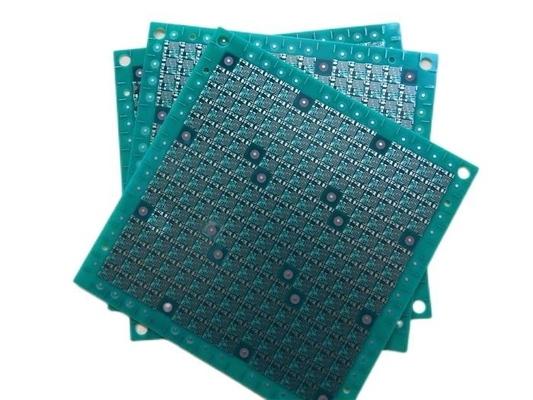

Via-gefüllte PCB-Via-in-Pad-Leiterplatte, 0,6 mm mehrschichtige Leiterplatte, aufgebaut auf 6 Schichten mit blindem Via für GPS-Tracking
(Leiterplatten sind Sonderanfertigungen, die gezeigten Bilder und Parameter dienen nur als Referenz)
Allgemeine Beschreibung
Hierbei handelt es sich um eine Art ultradünne 6-lagige Leiterplatte auf FR-4-Substrat mit Tg 135 °C für die Anwendung von GPS-Tracking. Es ist nur 0,6 mm dick ohne Siebdruck auf grüner Lötmaske (Taiyo) und Immersionsgold auf Pads. Das Grundmaterial stammt von Taiwan ITEQ und liefert 1 Leiterplatte pro Panel. Vias mit 0,25 mm sind mit Harz gefüllt und abgedeckt (Via im Pad). Sie werden gemäß IPC 6012 Klasse 2 unter Verwendung der bereitgestellten Gerber-Daten hergestellt. Jeweils 50 Panels werden für den Versand verpackt.
Funktionen und Benepasst
1. Das Via-In-Pad-Design reduziert die induktive Reaktanz und die kapazitive Reaktanz der Übertragungsleitung.
2. Die Immersionsgoldoberfläche bietet eine hohe Lötbarkeit, keine Belastung der Leiterplatten und eine geringere Verunreinigung der Leiterplattenoberfläche.
3. Produkte und Herstellung werden von autorisierten Organisationen zertifiziert;
4. Anteil der förderfähigen Produkte der Erstproduktion: >95 %;
5. Prototypen-PCB-Fähigkeit bis hin zur Serienproduktionsfähigkeit;
6. Pünktliche Lieferung: >98 %;
7. Mehr als 18 Jahre PCB-Erfahrung;
8. IPC-Klasse 2 / IPC-Klasse 3;
PCB-Spezifikationen
| PCB-GRÖSSE | 100 x 103 mm = 1 Stück |
| BOARD-TYP | Mehrschichtige Leiterplatte |
| Anzahl der Schichten | 6 Schichten |
| Oberflächenmontierte Komponenten | JA |
| Durchgangslochkomponenten | NEIN |
| Ebenenstapel | Kupfer ------- 18um(0,5oz)+Platte TOP CS |
| 4mil Prepreg | |
| Kupfer ------- 18um (0,5oz) GND-Ebene | |
| 4mil FR-4 | |
| Kupfer ------- 18um (0,5oz) PWR Plane | |
| 4mil Prepreg | |
| Kupfer ------- 18um (0,5oz) PWR Plane | |
| 4mil FR-4 | |
| Kupfer ------- 18um (0,5oz) SIG | |
| 4mil Prepreg | |
| Kupfer ------- 18um (0,5oz) BOT PS | |
| TECHNOLOGIE | |
| Minimaler Trace und Space: | 3mil/3mil |
| Mindest-/Höchstanzahl an Löchern: | 0,22/3,50 mm |
| Anzahl verschiedener Löcher: | 25 |
| Anzahl Bohrlöcher: | 2315 |
| Anzahl gefräster Schlitze: | 0 |
| Anzahl interner Aussparungen: | 0 |
| Impedanzkontrolle | NEIN |
| PLATTENMATERIAL | |
| Glasepoxidharz: | FR-4, ITEQ IT140 TG>135, er<5,4 |
| Endgültige Folie außen: | 1 Unze |
| Endfolie innen: | 0,5 Unzen |
| Endgültige Höhe der Leiterplatte: | 0,6 mm ±0,1 |
| PLATTIEREN UND BESCHICHTEN | |
| Oberflächenbeschaffenheit | Immersionsgold 0,025 µm über 3 µm Nickel (14,4 % Fläche) |
| Lötstopplack auftragen auf: | Oben und unten, mindestens 12 Mikron |
| Farbe der Lötmaske: | Grün, TAIYO PSR-2000 GT600D |
| Lötmaskentyp: | LPSM |
| KONTUR/SCHNEIDEN | Routenführung |
| MARKIERUNG | |
| Seite der Komponentenlegende | Kein Siebdruck erforderlich. |
| Farbe der Komponentenlegende | Kein Siebdruck erforderlich. |
| Name oder Logo des Herstellers: | Kein Siebdruck erforderlich. |
| ÜBER | Durchkontaktiertes Loch (PTH), Blind Via und Via-Abdeckung auf CS und PS, Vias sind nicht sichtbar. |
| ENTZÜNDLICHKEITSBEWERTUNG | UL 94-V0-Zulassung MIN. |
| Maßtoleranz | |
| Umrissmaß: | 0,0059" (0,15 mm) |
| Plattenbeschichtung: | 0,0030" (0,076 mm) |
| Bohrertoleranz: | 0,002" (0,05 mm) |
| PRÜFEN | 100 % elektrischer Test vor dem Versand |
| Art des zu liefernden Kunstwerks | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICEBEREICH | Weltweit, global. |
Anwendungen
-LED-Beleuchtung
-Gegensprechanlage
-Tragbarer WLAN-Router
-GSM-Tracker
-Kommerzielle LED-Beleuchtung
-Modem WiFi 4G
-Honeywell-Zugangskontrolle
-Elektronische Zugangskontrolle
-Audiofrequenzverstärker
-Dateiserver
![]()
Via-In-Pad (VIP)
Gegenwärtig wird die Leiterplatte immer dichter und vernetzter, und es gibt keinen Platz mehr für diese Drähte und Pads, die die Löcher verbinden. Daher ist in diesem Zusammenhang der Vorgang des Lochens in die Pads ein historischer Moment. Kurz gesagt, die durchkontaktierten Löcher werden durch das Verfahren der Siebleckage mit isolierendem Harz verschlossen oder gefüllt und anschließend getrocknet, geschliffen und dann galvanisiert, sodass die gesamte Oberfläche der Leiterplatte mit Kupfer beschichtet ist und keine Durchgangslöcher mehr sichtbar sind.
Die Wirkung von Via-In-Pads ist ebenfalls sehr offensichtlich: Sie verbessert beispielsweise die elektrische Leistung und Zuverlässigkeit elektronischer Produkte, verkürzt die Signalübertragungsleitung, verringert die induktive Reaktanz und die kapazitive Reaktanz der Übertragungsleitung und verringert interne und externe elektromagnetische Störungen.
Sehen wir uns den grundlegenden Prozess des Via-In-Pads an.
![]()
