S1000-2M Immersion Gold Printed Circuit High TG PCB mit 90 Ohm Impedanzkontrolle

MOQ:	1PCS
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000PCS pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

CHINA

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-505.V1.0

Grundmaterial:

FR-4 S1000-2m

PCB-Dicke:

1,63-1,68 mm

Kupfergewicht:

1 Unze

Oberflächenbeschaffenheit:

Hasl führt frei

Hervorheben:

Hohes TG-PWB der gedruckten Schaltung

Widerstand 90Ohm hohes TG-PWB

IATF16949 hohes TG PWB

Produktbeschreibung

Leiterplatte (PCB) mit hoher Tg, hergestellt auf S1000-2M mit Immersionsgold und 90-Ohm-Impedanzkontrolle

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)

Kurze Einführung

Hierbei handelt es sich um eine Art Leiterplatte mit hoher Tg und Differenzimpedanz auf Schicht 3 bei 6 mil/7 mil, 6 mil/10 mil; und Schicht 4 bei 7mil/7mil und 6mil/7mil Spur/Lücke. Es besteht aus FR-4 S1000-2M mit hoher Leistung und niedrigem CTE. Es handelt sich um eine 6-Lagen-Platine mit 1 Unze Kupfer pro Lage, Beschichtung mit Heißluftlötstufe (HASL) und grüner Lötmaske. Es wird als einzelnes Brett mit V-Schnitt geliefert. 25 Boards sind für den Versand verpackt.

Anwendungen

Computer

Kommunikation

Automobilelektronik usw.

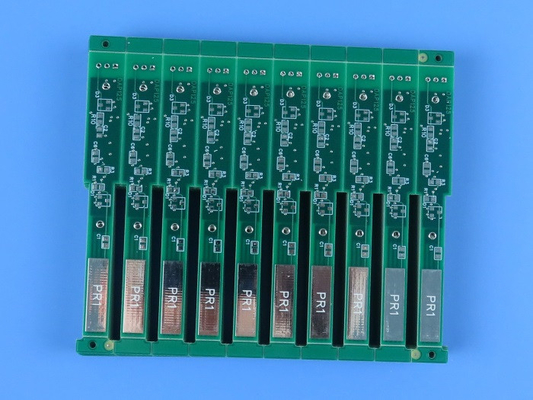

S1000-2M Immersion Gold Printed Circuit High TG PCB mit 90 Ohm Impedanzkontrolle 0

PCB-Parameter

Artikel	Beschreibung	Erfordernis	Tatsächlich	Ergebnis
1. Laminat	Materialtyp	FR-4 S1000-2M	FR-4 S1000-2M	ACC
	Tg	170℃	170℃	ACC
	Anbieter	SHENGYI	SHENGYI	ACC
	Dicke	1,6 ± 10 % mm	1,63–1,68 mm	ACC
2. Beschichtungsdicke	Lochwand	≥25µm	30,17 µm	ACC
	Äußeres Kupfer	35 µm	41,09 µm	ACC
	Inneres Kupfer	30 µm	33,69 µm	ACC
3.Lötmaske	Materialtyp	TAIYO/ PSR-2000GT600D	TAIYO/ PSR-2000GT600D	ACC
	Farbe	Grün	Grün	ACC
	Steifigkeit (Bleistifttest)	≥4H oder höher	5H	ACC
	S/M-Dicke	≥10 µm	20,11 µm	ACC
	Standort	Beide Seiten	Beide Seiten	ACC
4. Komponentenmarkierung	Materialtyp	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Farbe	Weiß	Weiß	ACC
	Standort	C/S	C/S	ACC
5. Abziehbare Lötstoppmaske	Materialtyp
	Dicke
	Standort
6. Identifikation	UL-Prüfzeichen	JA	JA	ACC
	Datumscode	WWYY	0421	ACC
	Standort markieren	Lötseite	Lötseite	ACC
7. Oberflächenbeschaffenheit	Verfahren	HASL bleifrei	HASL bleifrei	ACC
	Zinndicke	3-6µm	4,06 µm	ACC
	Nickeldicke
	Golddicke
8. Normativität	RoHS	Richtlinie 2015/863/EU	OK	ACC
8. Normativität	ERREICHEN	Richtlinie 1907/2006	OK	ACC
9.Ring	Min. Linienbreite (mil)	6 Mio	5,8 Mio	ACC
9.Ring	Min. Abstand (mil)	5 Mio	5,2 Mio	ACC
10.V-Nut	Winkel
10.V-Nut	Restdicke
11. Abschrägung	Winkel
11. Abschrägung	Höhe
12. Funktion	Elektrischer Test	100 % PASS	100 % PASS	ACC
13. Aussehen	IPC-Klassenniveau	IPC-A-600J & 6012D Klasse 2	IPC-A-600J & 6012D Klasse 2	ACC
	Visuelle Inspektion	IPC-A-600J & 6012D Klasse 2	IPC-A-600J & 6012D Klasse 2	ACC
	Warp und Twist	≦0,7 %	0,21 %	ACC
14. Zuverlässigkeitstest	Bandtest	Kein Peeling	OK	ACC
	Lösungsmitteltest	Kein Peeling	OK	ACC
	Lötbarkeitstest	265 ±5℃	OK	ACC
	Thermischer Stresstest	288 ±5℃	OK	ACC
	Ionenkontaminationstest	≦ 1,56 µg/c㎡	0,56 µg/c㎡	ACC

Messung des Lochdurchmessers (Einheit: mm), Toleranz: PTH ± 0,075; NPTH±0,05

Lochcode	PTH	Erforderlich	Tatsächlicher Wert				Ergebnis
1	Y	0,375	0,375	0,400	0,400	0,375	ACC
2	Y	0,500	0,500	0,550	0,525	0,525	ACC
3	Y	0,7*2,4	0,7*2,4	0,7*2,41	0,69*2,4	0,7*2,4	ACC
4	Y	0,625	0,625	0,600	0,625	0,600	ACC
5	Y	0,725	0,725	0,725	0,750	0,725	ACC
6	Y	0,900	0,925	0,900	0,900	0,900	ACC
7	Y	1.000	1.000	0,950	0,975	1.000	ACC
8	N	1.050	1.050	1.050	1.075	1.050	ACC
9	Y	1.300	1.300	1.300	1.325	1.325	ACC
10	Y	1.350	1.350	1.325	1.350	1.325	ACC
11	Y	1.575	1.575	1.600	1.600	1.575	ACC
12	Y	1.650	1.650	1.700	1.675	1.675	ACC
13	Y	1.700	1.700	1.750	1.725	1.725	ACC
14	Y	3.250	3.250	3.250	3.275	3.250	ACC
15	Y	3.450	3.450	3.400	3.425	3.450	ACC
16	Y	0,7*2,6	0,7*259	0,7*2,61	0,69*2,6	0,7*2,59	ACC

Impedanztestbericht

Probe Nr.	Schicht	Linienbreite(mil)±10 %	Zeilenabstand(mil)±10 %	Impedanztyp		Erforderlicher Wert (Ohm)	Toleranz	Tatsächlicher Wert	Ergebnis
Probe Nr.	Schicht	Linienbreite(mil)±10 %	Zeilenabstand(mil)±10 %	Single-End	Differential	Erforderlicher Wert (Ohm)	Toleranz	Tatsächlicher Wert	Ergebnis
1	L3	6.000	7.000		V	90,00	±10 %	93,59	ACC
	L3	6.000	10.000		V	100,00	±10 %	102,33	ACC
	L4	7.000	7.000		V	90,00	±10 %	88,99	ACC
	L4	6.000	7.000		V	90,00	±10 %	90,76	ACC

S1000-2M Immersion Gold Printed Circuit High TG PCB mit 90 Ohm Impedanzkontrolle 1
