Steuerte mehrschichtiges dämpfungsärmes PWB der hohen Temperatur der Leiterplatte-TU-883 (PWB) HDI mit einem 90 Ohm-Widerstand
  • Name
  • Name
  • Name
  • Name

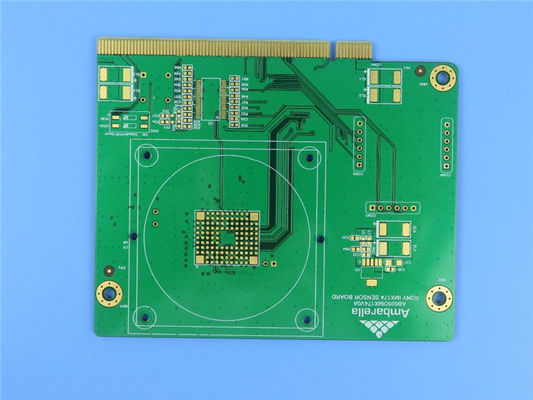

Steuerte mehrschichtiges dämpfungsärmes PWB der hohen Temperatur der Leiterplatte-TU-883 (PWB) HDI mit einem 90 Ohm-Widerstand

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
CHINA
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-509.V1.0
Material:
TU-883
Anzahl der Ebenen:
20 Schichten
PCB-Dicke:
3,0 mm
Lötmaske:
Grün
Siebdruck:
Weiß
Oberflächenbeschaffenheit:
Immersionsgold
Hervorheben:

Mehrschichtiger Widerstand-kontrolliertes PWB

,

3.0mm Widerstand steuerte PWB

,

20 Schichten Widerstand Kontroll-PWB

Produktbeschreibung



TU-883 Multi-Schicht Leiterplatte (PCB)HDIVerlustarme Hochtemperatur-Leiterplatte mit90 OhmImpedanzgesteuert

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)



Kurze Einführung

Hierbei handelt es sich um eine Art verlustarme, mehrschichtige Hochleistungs-Leiterplatte, die auf dem TU-883-Kern von TUC mit 20 Kupferschichten (20-lagige Leiterplatte) aufgebaut ist. Es handelt sich auch um eine Art HDI-Leiterplatten (N+1+N) mit 0,1-mm-Laserbohrer. Hierbei handelt es sich ebenfalls um eine Art impedanzgesteuerte Leiterplatte. 90 Ohm und 50 Ohm werden auf jeder Signalschicht mit einer Toleranz von 10 % gesteuert. Die Kupferfolien sind 1 Unze und eine halbe Unze groß und werden abwechselnd zwischen den Schichten verwendet. Die gesamte Leiterplatte ist 3,0 mm dick, mit Tauchgold auf den Pads, grüner Lötmaske und weißem Siebdruck.



Anwendungen

Radiofrequenz

Backplane, Hochleistungsrechnen

Linecards, Speicher

Server, Telekommunikation, Basisstation, Büro-Router



Steuerte mehrschichtiges dämpfungsärmes PWB der hohen Temperatur der Leiterplatte-TU-883 (PWB) HDI mit einem 90 Ohm-Widerstand 0



Detaillierte Spezifikationen

Artikel Beschreibung Tatsächlich Ergebnis
1. Laminat Materialtyp TU-883 ACC
Tg 170℃ ACC
Anbieter TUC ACC
Dicke 2,8–3,1 mm ACC
2. Beschichtungsdicke Lochwand 26,51 µm ACC
Äußeres Kupfer 41,09 µm ACC
Inneres Kupfer 15µm / 31µm ACC
3.Lötmaske Materialtyp TAIYO/ PSR-2000GT600D ACC
Farbe Grün ACC
Steifigkeit (Bleistifttest) 5H ACC
S/M-Dicke 20,11 µm ACC
Standort Beide Seiten ACC
4. Komponentenmarkierung Materialtyp IJR-4000 MW300 ACC
Farbe Weiß ACC
Standort C/S, S/S ACC
5. Abziehbare Lötstoppmaske Materialtyp /
Dicke /
Standort /
6. Identifikation UL-Prüfzeichen JA ACC
Datumscode 2921 ACC
Standort markieren Lötseite ACC
7. Oberflächenbeschaffenheit Verfahren Immersionsgold ACC
Nickeldicke 4,06 µm ACC
Golddicke 0,056 µm ACC
8. Normativität RoHS Richtlinie 2015/863/EU ACC
ERREICHEN Richtlinie 1907/2006 ACC
9.Ring Min. Linienbreite (mil) 4,8 Mio ACC
Min. Abstand (mil) 5,2 Mio ACC
10.V-Nut Winkel /
Restdicke /
11. Abschrägung Winkel /
Höhe /
12. Funktion Elektrischer Test 100 % PASS ACC
13. Aussehen IPC-Klassenniveau IPC-A-600J & 6012D Klasse 2 ACC
Visuelle Inspektion IPC-A-600J & 6012D Klasse 2 ACC
Warp und Twist 0,21 % ACC
14. Zuverlässigkeitstest Bandtest Kein Peeling ACC
Lösungsmitteltest Kein Peeling ACC
Lötbarkeitstest 265 ±5℃ ACC
Thermischer Stresstest 288 ±5℃ ACC
Ionenkontaminationstest 0,56 µg/c㎡ ACC



Stapel- und Impedanzkontrolle

Steuerte mehrschichtiges dämpfungsärmes PWB der hohen Temperatur der Leiterplatte-TU-883 (PWB) HDI mit einem 90 Ohm-Widerstand 1



HDI-Durchkontaktierungen

Steuerte mehrschichtiges dämpfungsärmes PWB der hohen Temperatur der Leiterplatte-TU-883 (PWB) HDI mit einem 90 Ohm-Widerstand 2



Steuerte mehrschichtiges dämpfungsärmes PWB der hohen Temperatur der Leiterplatte-TU-883 (PWB) HDI mit einem 90 Ohm-Widerstand 3
