Produktdetails:
Zahlung und Versand AGB:
|

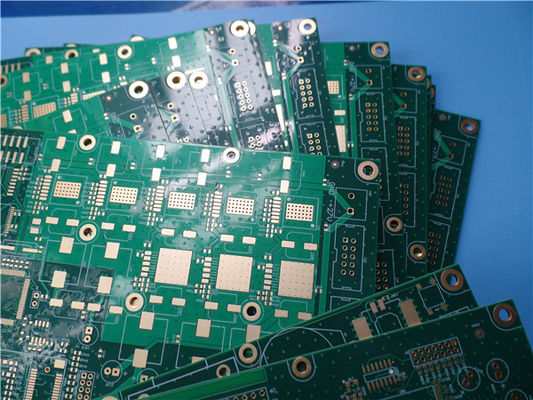

| Grundmaterial: | FR-4 | Schicht-Zählung: | 24 Schichten |
|---|---|---|---|
| PWB-Stärke: | 3.7mm ±0.10% | PWB-Größe: | 400 x 212mm=1PCS |
| Lötmittel-Maske: | Grün | Silkscreen: | weiß |
| Kupfernes Gewicht: | 1oZ | Oberflächenende: | Immersionsgold |
| Markieren: | 24 Schicht FR4 PWB-Brett,100 Ohm-Widerstand FR4 PWB-Brett,PWB der hohen Temperatur FR4 |
||
| Parameter | Wert |
| Ebenenanzahl | 1-32 |
| Substratmaterial | FR-4 (einschließlich High Tg 170, High CTI>600V);Auf Aluminiumbasis;Auf Kupferbasis;Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 usw.;Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 usw.;Taconic TLX-8, TLY-5, RF-35TC, TLF-35 usw.;Arlon AD450, AD600 usw.;PTFE F4B DK2.2, DK2.65 usw.;Polyimid und PET. |
| Maximale Größe | Flugtest: 900 x 600 mm, Vorrichtungstest 460 x 380 mm, kein Test 1100 x 600 mm |
| Toleranz des Platinenumrisses | ±0,0059" (0,15 mm) |
| PCB-Dicke | 0,0157" - 0,3937" (0,40 mm - 10,00 mm) |
| Dickentoleranz (T≥0,8 mm) | ±8 % |
| Dickentoleranz (t<0,8 mm) | ±10 % |
| Dicke der Isolierschicht | 0,00295" - 0,1969" (0,075 mm - 5,00 mm) |
| Mindestspur | 0,003" (0,075 mm) |
| Minimaler Platz | 0,003" (0,075 mm) |
| Äußere Kupferdicke | 35µm--420µm (1oz-12oz) |
| Innere Kupferdicke | 17 µm - 420 µm (0,5 Unzen - 12 Unzen) |
| Bohrloch (mechanisch) | 0,0059" - 0,25" (0,15 mm - 6,35 mm) |
| Fertiges Loch (mechanisch) | 0,0039"-0,248" (0,10mm--6,30mm) |
| Durchmessertoleranz (mechanisch) | 0,00295" (0,075 mm) |
| Registrierung (mechanisch) | 0,00197" (0,05 mm) |
| Seitenverhältnis | 12:1 |
| Lötmaskentyp | LPI |
| Min. Lötstopplackbrücke | 0,00315" (0,08 mm) |
| Mindestabstand zum Lötstopplack | 0,00197" (0,05 mm) |
| Stecker über Durchmesser | 0,0098" - 0,0236" (0,25 mm - 0,60 mm) |
| Toleranz der Impedanzkontrolle | ±10 % |
| Oberflächenfinish | HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger |
| PCB-GRÖSSE | 400 x 212 mm = 1 Stück |
| BOARD-TYP | Mehrschichtige Leiterplatte |
| Anzahl der Schichten | 24 Schichten |
| Oberflächenmontierte Komponenten | JA |
| Durchgangslochkomponenten | JA |
| Ebenenstapel | OBERSCHICHT 0,018 mm + Beschichtungsschicht 1 |
| Prepreg 0,1016 mm | |
| EBENE 1 --- 0,035 mm Schicht 2 | |
| KERN FR4 0,1016 mm | |
| BODEN 1 --- 0,035 mm Schicht 3 | |
| Prepreg 0,127 mm | |
| SIGNAL 1 --- 0,018 mm | |
| KERN FR4 0,1524 mm | |
| EBENE 2 --- 0,035 mm | |
| Prepreg 0,1016 mm | |
| BODEN 2 --- 0,035 mm | |
| KERN FR4 0,127 mm | |
| SIGNAL 2 --- 0,018 mm | |
| Prepreg 0,1524 mm | |
| EBENE 3 --- 0,035 mm | |
| KERN FR4 0,1016 mm | |
| EBENE, BODEN 7 --- 0,035 mm | |
| Prepreg 0,127 mm | |
| SIGNAL 3 --- 0,018 mm | |
| KERN FR-4 0,1524 mm | |
| BODEN 3 --- 0,035 mm | |
| Prepreg 0,127 mm | |
| SIGNAL 4 --- 0,018 mm | |
| KERN FR4 0,1524 mm | |
| EBENE 4 --- 0,035 mm | |
| Prepreg 0,1016 mm | |
| BODEN 4 --- 0,035 mm | |
| KERN FR4 0,1016 mm | |
| SIGNAL 5 --- 0,018 mm | |
| Prepreg 0,1524 mm | |
| SIGNAL 6 --- 0,018 mm | |
| KERN FR4 0,1016 mm | |
| EBENE 5 --- 0,035 mm | |
| Prepreg 0,1016 mm | |
| BODEN 5 --- 0,035 mm | |
| KERN FR4 0,1524 mm | |
| SIGNAL 7 --- 0,018 mm | |
| Prepreg 0,127 mm | |
| EBENE 6 --- 0,035 mm | |
| KERN FR4 0,1524 mm | |
| SIGNAL 8 --- 0,018 mm | |
| Prepreg 0,127 mm | |
| POWER, RUND 8 --- 0,035 mm Schicht 22 | |
| KERN FR4 0,1016 mm | |
| BODEN 6 --- 0,035 mm Schicht 23 | |
| Prepreg 0,1016 mm | |
| UNTERE SCHICHT --- 0,018 mm + Beschichtungsschicht 24 | |
| TECHNOLOGIE | |
| Minimaler Trace und Space: | 5 Mio. / 5 Mio |
| Mindest-/Höchstanzahl an Löchern: | 0,36/3,2 mm |
| Anzahl verschiedener Löcher: | 9 |
| Anzahl Bohrlöcher: | 9117 |
| Anzahl gefräster Schlitze: | 0 |
| Anzahl interner Aussparungen: | 0 |
| Impedanzkontrolle: | Ja, alle Signalschichten bestehen aus 8 Kupferschichten, 50 OHM Impedanzgesteuert für Single-Ended auf 5-mil-Leitungen und 100 OHM für Differentialrouten auf 5-mil-/8-mil-Leitungen |
| Anzahl Goldfinger: | 0 |
| PLATTENMATERIAL | |
| Glasepoxidharz: | FR-4 Tg170℃, er<5,4.IT-180, ITEQ im Lieferumfang enthalten |
| Endgültige Folie außen: | 1 Unze |
| Endfolie innen: | 1 Unze |
| Endgültige Höhe der Leiterplatte: | 3,7 mm ±0,10 % |
| PLATTIEREN UND BESCHICHTEN | |
| Oberflächenfinish | Immersionsgold (29,1 %) 0,05 µm über 3 µm Nickel |
| Lötstopplack auftragen auf: | Oben und unten, mindestens 12 Mikrometer |
| Farbe der Lötmaske: | Grün, PSR-2000 KX700G, von Taiyo geliefert. |
| Lötmaskentyp: | LPSM |
| KONTUR/SCHNEIDEN | Routenführung |
| MARKIERUNG | |
| Seite der Komponentenlegende | Oben und unten. |
| Farbe der Komponentenlegende | Weiß, S-380W, im Lieferumfang von Taiyo enthalten. |
| Name oder Logo des Herstellers: | Auf der Tafel ist ein Dirigenten- und Beinfreibereich markiert |
| ÜBER | Via-Loch-Füllung bei BGA erforderlich. |
| ENTZÜNDLICHKEITSBEWERTUNG | UL 94-V0-Zulassung MIN. |
| Maßtoleranz | |
| Umrissmaß: | 0,0059" |
| Plattenbeschichtung: | 0,0029" |
| Bohrertoleranz: | 0,002" |
| PRÜFEN | 100 % elektrischer Test vor dem Versand |
| Art des zu liefernden Kunstwerks | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICE BEREICH | Weltweit, global. |
