2.0 mm PCB-Druckschaltplatte für Automobilindustrie doppelseitig CTI 600

Leiterplatte mit hohem CTI 600 VGebaut auf 2,0 mm FR-4 mit HASL und versenkten Löchern

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)

Allgemeine Einführung

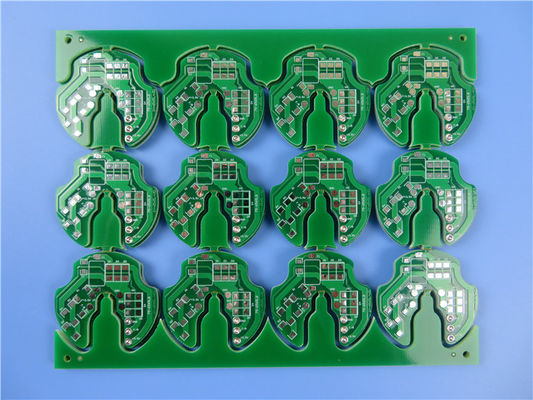

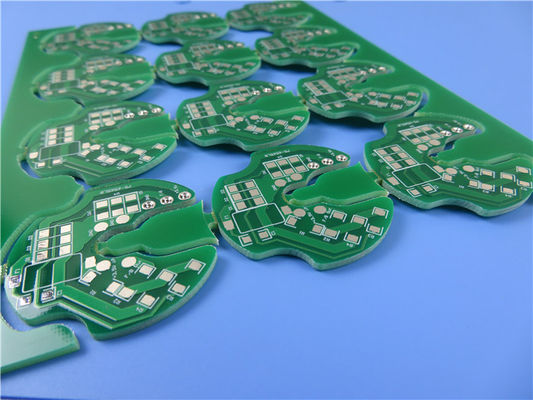

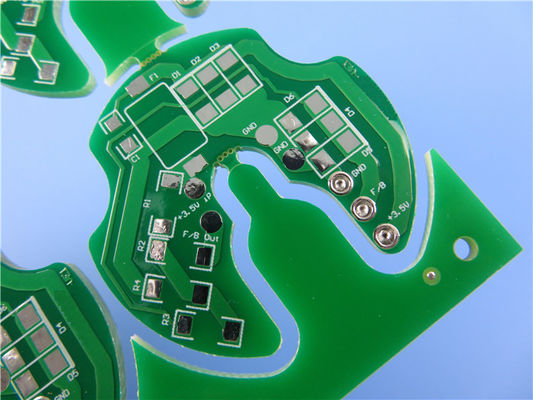

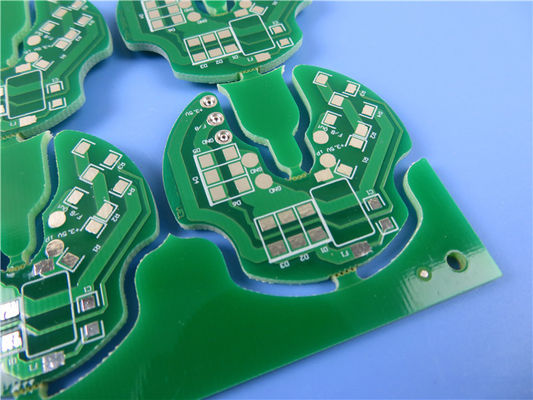

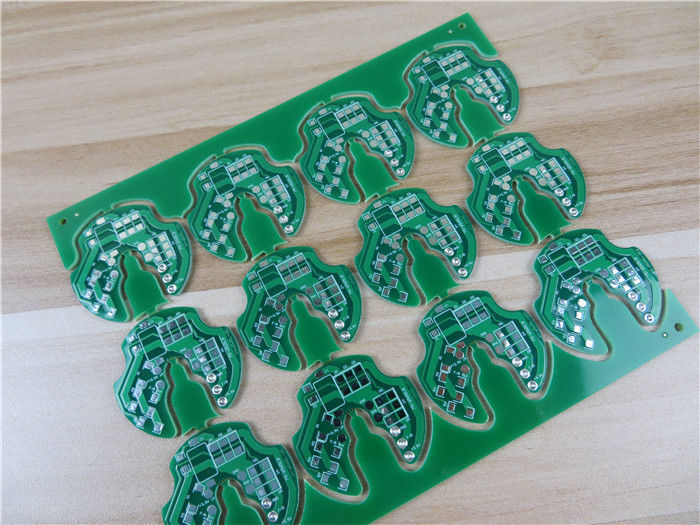

Dies ist eine Art einseitige Leiterplatte auf FR-4-Substrat mit CTI 600 V. Es handelt sich um eine 2,0 mm dicke Leiterplatte mit einfachen Leiterbahnen, grüner Lötmaske und weißem Siebdruck. Die Oberflächenbeschaffenheit der Pads ist bleifrei und heißluftnivellierend. Es gibt 3 versenkte Löcher, die auf einer Schiene ausgerichtet sind. Das Panel enthält 12 einzelne Bretter.

PCB-Spezifikationen

Anwendungen

PDP, LCD, Fernseher

Kühlschrank

Stromlieferant

Waschmaschine

Was ist ein vergleichender Tracking-Index? (CTI)?

Hier ist CTI ein Qualitätsprodukt, das sich auf kupferkaschiertes Laminat bezieht, das häufig in elektrischen Haushaltsgeräten oder anderen elektrischen Hochspannungsgeräten (110 V, 220 V) verwendet wird. Dabei handelt es sich um einen simulierten Zustand, bei dem die Leiterplatte in ihrer Arbeitsumgebung verschmutzt ist, was zu Undichtigkeiten oder Kurzschlüssen an der Leiterbahnlücke der Leiterplattenoberfläche führt, begleitet von Wärmeabgabe und Verkohlung.

Die Art des Experiments besteht darin, dass kontinuierlich 50 Tropfen einer 0,1 %igen Ammoniumchloridlösung zwischen zwei Punkten auf der Leiterplattenoberfläche getropft werden, 30 Sekunden pro Tropfen, wobei Hochspannungs-Wechselstrom eingeschaltet wird, um den Test durchzuführen. Versuchen Sie zunächst, mit 300 V einen Strom von 1 A zu erzeugen. Auf der Oberfläche befindet sich eine Ammoniumchloridlösung, die nach dem Einschalten des Stroms einen Widerstand erzeugt, der auch Wärme abgibt. Anschließend verdampft die Lösung langsam. Der 2. Tropfen ist an und bis zu 50 Tropfen, um zu sehen, ob die Platine undicht ist oder nicht. Sobald die Leiterplatte einen Kriechstrom von 0,1 A aufweist und 0,5 Sekunden überschreitet, wird dies als Fehler eingestuft.

Die CTI-Qualität des Laminats bezieht sich auf den von außen angelegten Spannungswert und ohne Ausfall von 50 Tropfen. Wenn die oben genannten 300 V überschritten wurden, können wir die Spannung auf 400 V, 500 V oder 600 V erhöhen, bis der hohe Wert vor dem Ausfall erreicht ist, das sind die Daten des Laminat-CTI.

Bicheng bietet Leiterplatten mit hohem CTI (hoher CTI 600 V FR-4 und Material mit Aluminiumrückseite) an, die in solch rauen Umgebungen mit hoher Spannung, Schmutz und Feuchtigkeit funktionieren.

Der IEC 112-Standard sieht die folgenden 3 Grad vor

Gemäß der IEC-Norm ist die Kriechstromfestigkeit umso besser, je kleiner ein Substrat der Güteklasse CTI ist. Der normale FR-4-Bereich liegt zwischen 175 und 225 V

Datenblatt von FR-4 mit CTI 600V

Bicheng PCB-Fähigkeit (FR-4) 2022
