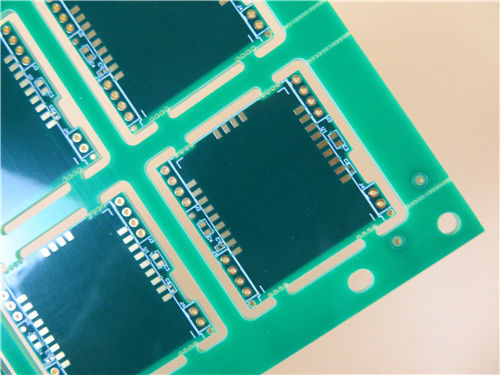

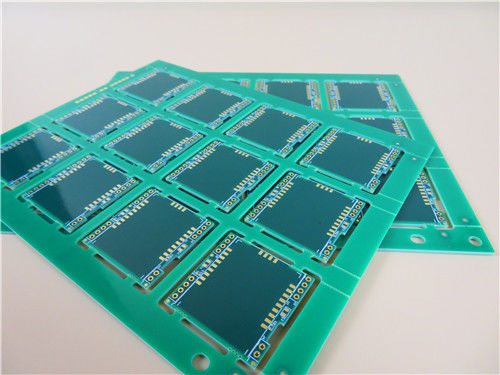

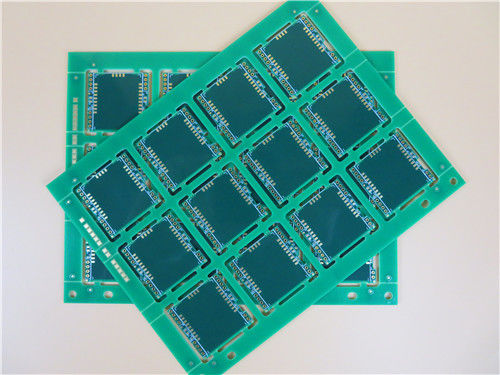

Impedanz-Leiterplatte, einseitige, impedanzgesteuerte Leiterplatte, 6-lagige Leiterplatte für Fahrzeugverfolgungssysteme
1.1 Allgemeine Beschreibung
Hierbei handelt es sich um eine impedanzgesteuerte Single-End-Leiterplatte auf FR-4-Substrat mit Tg 150 °C für den Einsatz in Fahrzeugverfolgungssystemen. Auf Wunsch ist es mit 12 Paneelen mit 10-mm-Streifen pro Brett ausgestattet, da es Teile gibt, die über das Brett hinausragen. Zusätzliche Ausbrüche werden entlang der Platine angebracht, was das Entfernen der Platinen aus den Paneelen nach der Montage erheblich erleichtert. Es handelt sich um eine impedanzgesteuerte Platine mit 60 Ohm auf einer 6-mil-Single-End-Leiterbahn auf Signalschicht 3 und Schicht 4. Andere Spezifikationen sind 1,60 mm dick mit weißem Siebdruck auf beiden Seiten, grüner Lötmaske auf beiden Seiten und Immersionsgold auf den Pads. Das Grundmaterialsubstrat ist von ITEQ IT-158. Sie werden gemäß IPC 6012 Klasse 2 unter Verwendung der bereitgestellten Gerber-Daten hergestellt. Jeweils 25 Panels werden für den Versand verpackt.
1.2 Funktionen und Vorteile
RoHS-Konformität und Konformität mit IPC1401/126;
Industriestandardmaterial mit hoher Tg (175℃ gemäß DSC) und ausgezeichneter thermischer Zuverlässigkeit;
Der SMT-Prozess ist beständig gegen Reflow-Löten und Nacharbeit;
Hohe Lötbarkeit, keine Belastung der Leiterplatten und weniger Verschmutzung der Leiterplattenoberfläche;
Die Geschwindigkeit der Signalübertragung wurde verbessert.
AOI-Inspektion;
Elektrischer Test und Hochspannungstest;
Impedanzkontrolltest und Lötbarkeitstest;
8000 Leiterplattentypen pro Monat;
1.3 Anwendungen
GPS-Navigation
Videoüberwachung
WLAN-Repeater
Konverter
AC/DC-Adapter
Elektrischer Konverter
GPS-Autoverfolgung
SPS-Programmierung
DC-Wandler
Schwere Kupferanwendung
1.4 Parameter- und Datenblatt
| PCB-GRÖSSE |
150 x 195 mm = 12 Stück |
| BOARD-TYP |
Mehrschichtige Leiterplatte |
| Anzahl der Schichten |
6 Schichten |
| Oberflächenmontierte Komponenten |
JA |
| Durchgangslochkomponenten |
JA |
| Ebenenstapel |
Kupfer ------- 18 um (0,5 oz) + obere Schicht aus Platte |
| Prepreg 0,23 mm |
| Kupfer ------- 35um(1oz) MidLayer 1 |
| FR-4 0,3 mm inklusive Kupfer |
| Kupfer ------- 35um(1oz) MidLayer 2 |
| Prepreg 0,455 mm |
| Kupfer ------- 35um(1oz) MidLayer 3 |
| FR-4 0,3 mm inklusive Kupfer |
| Kupfer ------- 35um(1oz) MidLayer 4 |
| Prepreg 0,23 mm |
| Kupfer ------- 18 um (0,5 oz) + plattierte BOT-Schicht |
| TECHNOLOGIE |
|
| Minimaler Trace und Space: |
N / A |
| Mindest-/Höchstanzahl an Löchern: |
0,5 mm / 4,05 mm |
| Anzahl verschiedener Löcher: |
5 |
| Anzahl Bohrlöcher: |
32 |
| Anzahl gefräster Schlitze: |
48 |
| Anzahl interner Aussparungen: |
0 |
| Impedanzkontrolle: |
Single-End-Impedanz, 57 Ohm auf 8-mil-Spur des Signals Layer 3 und Layer 4 |
| Anzahl Goldfinger: |
0 |
| PLATTENMATERIAL |
|
| Glasepoxidharz: |
FR-4 Tg170℃, er<5,4.IT-180, ITEQ im Lieferumfang enthalten |
| Endgültige Folie außen: |
1 Unze |
| Endfolie innen: |
1 Unze |
| Endgültige Höhe der Leiterplatte: |
1,6 mm ±0,16 |
| PLATTIEREN UND BESCHICHTEN |
|
| Oberflächenbeschaffenheit |
Immersionsgold (32,1 %) 0,1 µm über 3 µm Nickel |
| Lötstopplack auftragen auf: |
Oben und unten, mindestens 12 Mikrometer |
| Farbe der Lötmaske: |
Grün, PSR-2000GT600D, von Taiyo geliefert. |
| Lötmaskentyp: |
LPSM |
| KONTUR/SCHNEIDEN |
Fräsen, Löcher stanzen. |
| MARKIERUNG |
|
| Seite der Komponentenlegende |
OBEN und Unten. |
| Farbe der Komponentenlegende |
Weiß, IJR-4000 MW300, Marke Taiyo |
| Name oder Logo des Herstellers: |
Auf der Tafel ist ein Dirigenten- und Beinfreibereich markiert |
| ÜBER |
Durchkontaktiertes Loch (PTH), Mindestgröße 0,5 mm. |
| ENTZÜNDLICHKEITSBEWERTUNG |
UL 94-V0-Zulassung MIN. |
| Maßtoleranz |
|
| Umrissmaß: |
0,0059" |
| Plattenbeschichtung: |
0,0029" |
| Bohrertoleranz: |
0,002" |
| PRÜFEN |
100 % elektrischer Test vor dem Versand |
| Art des zu liefernden Kunstwerks |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICEBEREICH |
Weltweit, global. |
Leiterplatte mit 1,5 Impedanz
Definition der charakteristischen Impedanz
Bei einer bestimmten Frequenz relativ zu einer Referenzschicht wird der Widerstand seiner Hochfrequenzsignale oder elektromagnetischen Wellen im Übertragungsprozess als charakteristische Impedanz bezeichnet, die die Vektorsumme von elektrischer Impedanz, induktiver Reaktanz und kapazitivem Widerstand ist.
Die Klassifizierung der charakteristischen Impedanz
Die gemeinsame charakteristische Impedanz ist unterteilt in: (1) Single-Ended-(Leitungs-)Impedanz; (2) Differenzimpedanz und (3) koplanare Impedanz usw.
Unter „Single-Ended-Impedanz“ versteht man die gemessene Impedanz einer einzelnen Signalleitung. Die Differenzimpedanz bezieht sich auf die Impedanz, die zwischen den beiden Übertragungsleitungen mit gleicher Breite und gleichem Abstand bei Differenzantrieb gemessen wird. Die koplanare Impedanz bezieht sich auf die Impedanz, die gemessen wird, wenn die Signalleitung zwischen ihrem umgebenden GND/VCC sendet (der Abstand zwischen der Signalleitung und GND/VCC auf beiden Seiten ist gleich).
Die entscheidende Bedingung, die für die Impedanzkontrolle erforderlich ist
Wenn das Signal im PCB-Leiter übertragen wird und die Länge des Leiters etwa 1/7 der Signalwellenlänge beträgt, wird der Leiter zu diesem Zeitpunkt zu einer Signalübertragungsleitung. Die anderen allgemeinen Signalübertragungsleitungen müssen mit Impedanzkontrolle ausgeführt werden. Ob eine Steuerung der Impedanz bei der Leiterplattenproduktion erforderlich ist, hängt von den Anforderungen des Kunden ab. Wenn der Kunde verlangt, dass eine bestimmte Leitungsbreite mit Impedanzsteuerung hergestellt werden muss, muss die Impedanz der Leitungsbreite bei der Produktion gesteuert werden. Drei grundlegende Elemente der Impedanzanpassung sind die Ausgangsimpedanz (die ursprünglichen aktiven Teile), die charakteristische Impedanz (Signalleitung) und die Eingangsimpedanz (passive Teile) (Leiterplatte).
