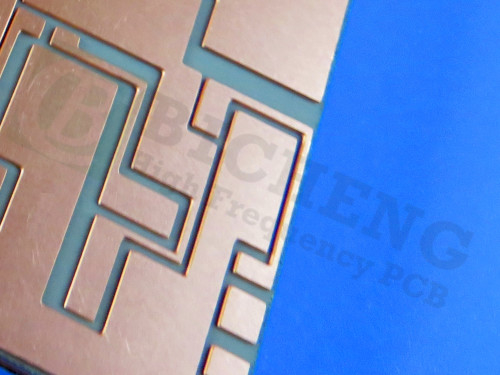

TU-865 PCB-Doppelseitige 10 OZ Schwere Kupferstarrplatte

In der sich ständig weiterentwickelnden Welt der Elektronik sind Zuverlässigkeit und Leistung nicht verhandelbar.hochleistungsfähiges Laminat, das in den anspruchsvollsten Umgebungen hervorragend funktioniertDiese Leiterplatte ist so konzipiert, dass sie eine außergewöhnliche elektrische Leistung, thermische Stabilität und Umweltresilienz bietet, was sie zur idealen Wahl für eine Vielzahl von Anwendungen macht.

Produktübersicht
Unsere zweischichtigen Leiterplatten sind auf höchste Qualitäts- und Zuverlässigkeitsstandards ausgelegt.

Vorlageart: 2-schichtiges starres PCB

Material: TU-865 (halogenfrei, hohe Tg)

Lötmaske: Beide Seiten, grün

Seidenfaserdruck: Oberseite, weiß

Oberflächenveredelung: ENIG (Elektrolöses Nickel-Immersionsgold)

Plattenstärke: 3,0 mm ± 10%

Größe der Platte: 120 mm x 210 mm (1 Stück pro Platte)

Mindestlochgröße: 0,4 mm

Maske für das Löten: 100 μm

Spurenbreite/Abstand: 600 μm (mindestens)

PCB-Aufstapelung
Das Aufstapeln dieses PCB ist sorgfältig so konzipiert, dass es optimal funktioniert:

Oberschicht: 350 μm Kupfer

Kern: TU-865, 3000μm (konform IPC-4101/24)

Unterschicht: 350 μm Kupfer

Diese robuste Struktur sorgt für eine hervorragende Signalintegrität, thermische Steuerung und mechanische Stabilität.

Warum TU-865 Material?
Die TU-865 ist ein Game-Changer bei PCB-Materialien und bietet eine einzigartige Kombination aus hoher Zuverlässigkeit und überlegener elektrischer Leistung.

Hohe Glasübergangstemperatur (Tg): 200°C (DSC) und 185°C (TMA), die Stabilität bei hohen Temperaturen gewährleistet.

Niedrige dielektrische Konstante: 4,4 @ 10 GHz, was den Signalverlust minimiert und die Signalintegrität verbessert.

Niedriger Dissipationsfaktor: 0,014 @ 10 GHz, was den Energieverlust bei Hochfrequenzanwendungen reduziert.

Feuchtigkeitsbeständigkeit: 0,13%, was die Zuverlässigkeit in feuchten Umgebungen gewährleistet.

Bleifreie Verarbeitungskompatibilität: Erfüllt die Anforderungen moderner Fertigung.

Anti-CAF-Fähigkeit: Verhindert die Bildung von leitfähigen anodischen Filamenten und erhöht die Langzeitzuverlässigkeit.

Umweltschonend: Halogenfrei, in Übereinstimmung mit globalen Umweltstandards.

Haupteigenschaften dieses PCB
Außergewöhnliche thermische Stabilität: Widerstandsfähig gegen starke thermische Zyklen, so dass es für Anwendungen bei hohen Temperaturen ideal ist.

Überlegene elektrische Leistung: Niedrige dielektrische Konstante und ein niedriger Ablösungsfaktor sorgen für einen minimalen Signalverlust.

Robuste mechanische Eigenschaften: Ausgezeichnete Dimensionsstabilität und Feuchtigkeitsbeständigkeit für eine zuverlässige Leistung unter rauen Bedingungen.

Umweltverträglichkeit: Halogenfreies Material unterstützt umweltfreundliche Herstellungsprozesse.

Hohe Zuverlässigkeit: Anti-CAF-Fähigkeit und bleifreie Kompatibilität sorgen für eine langfristige Haltbarkeit.

Anwendungen
Diese PCB ist für Branchen konzipiert, die unter schwierigen Bedingungen hohe Zuverlässigkeit und Leistung verlangen:

Automobilindustrie: Ideal für Motorsteuerungseinheiten, Sensoren und Infotainmentsysteme, für die Langlebigkeit und thermische Stabilität erforderlich sind.

Telekommunikations- und Basisstationen: Gewährleistet eine stabile Signalübertragung und Zuverlässigkeit bei Hochfrequenzanwendungen.

Server und Rechenzentren: Bietet eine gleichbleibende Leistung unter hohen Arbeitsbelastungen und thermischer Belastung.

Industrieelektronik: Geeignet für raue Umgebungen, einschließlich Fabrikautomation und Leistungselektronik.

Weltweite Verfügbarkeit
Unsere zweischichtigen Leiterplatten mit TU-865-Material sind weltweit erhältlich, so dass Sie Zugang zu hochwertigen, zuverlässigen Leiterplatten haben, egal wo sich Ihre Betriebe befinden.

Warum wählen Sie uns?
Kompromisslose Qualität: Er erfüllt die IPC-Klasse-2-Normen und gewährleistet Zuverlässigkeit und Leistung.

Advanced Materials: Die TU-865 bietet außergewöhnliche thermische, elektrische und ökologische Eigenschaften.

Kundenspezifische Lösungen: Maßgeschneidert auf Ihre spezifischen Anforderungen an Design und Anwendung.

Globaler Support: Zuverlässige Lieferung und technische Unterstützung weltweit.

Schlussfolgerung
Unsere 2-Schicht-PCB mit TU-865-Material ist die perfekte Lösung für Branchen, die hohe Zuverlässigkeit, überlegene Leistung und Umweltkonformität erfordern.Ob Sie Autosysteme entwickeln, Telekommunikationsinfrastruktur oder Industrieelektronik, bietet diese Leiterplatte die Haltbarkeit und Leistung, die Sie zum Erfolg benötigen.

Kontaktieren Sie uns noch heute, um mehr zu erfahren oder ein Angebot anzufordern! Lassen Sie uns zusammenarbeiten, um Ihre innovativen Entwürfe zum Leben zu erwecken.
