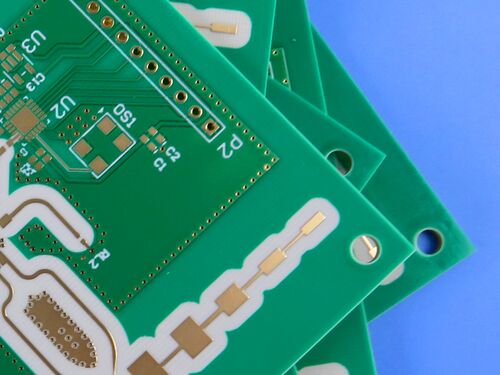

Hybrid-Leiterplatte auf RO4350B und High-TG-FR4-Material 4-lagig mit vergrabenen Vias

Diese Hybrid-Leiterplatte verwendet Rogers RO4350B Hochfrequenzlaminate in Kombination mit einem High-Tg-170°C-FR-4 als Material, was eine hervorragende Leistung und strukturelle Stabilität gewährleistet. Sie ist mit ENIG-Oberflächenveredelung, grüner Lötmaske und weißer Siebdruckkonfiguration ausgestattet, ergänzt durch präzise Maßkontrolle und strenge Qualitätsstandards, um die Anforderungen von hochzuverlässigen elektronischen Anwendungen zu erfüllen.

Leiterplatten-DetailsKonstruktionsparameter

-upDies ist eine 4-lagige starre Leiterplatte mit der folgenden Stack-up-Struktur (von oben nach unten):

Lagertyp

Um eine genaue und effiziente Leiterplattenfertigung zu gewährleisten, wird das für diese Leiterplatte gelieferte Artwork im Gerber RS-274-X-Format bereitgestellt, dem branchenüblichen Dateiformat für die Leiterplattenherstellung.

Qualitätsstandard

Diese Leiterplatte wird in strenger Übereinstimmung mit dem IPC-Class-2-Standard hergestellt und geprüft, einem weit verbreiteten Branchenstandard für Leiterplatten. IPC-Class-2 legt Anforderungen für allgemeine elektronische Produkte fest und gewährleistet eine zuverlässige Leistung in typischen Anwendungen.

Verfügbarkeit

Diese Leiterplatte wird weltweit angeboten, mit einer stabilen Lieferfähigkeit, um vielfältige Bestellbedürfnisse zu erfüllen – von Kleinserien-Prototypen bis hin zu groß angelegten Massenproduktionen – unterstützt durch effiziente Logistiklösungen, um eine pünktliche weltweite Lieferung zu gewährleisten.

Einführung in das RO4350B-Material

Rogers RO4350B-Materialien sind proprietäre, mit Glasfasern verstärkte Kohlenwasserstoff/Keramik-Verbundwerkstoffe, die eine elektrische Leistung nahe PTFE/Glasfasern und die Herstellbarkeit von Epoxid/Glas aufweisen.

RO4350B-Laminate bieten eine präzise Kontrolle der Dielektrizitätskonstante (Dk) und geringe Verluste bei gleichzeitiger Verwendung desselben Verarbeitungsverfahrens wie bei Standard-Epoxid/Glas. RO4350B-Laminate sind zu einem Bruchteil der Kosten herkömmlicher Mikrowellenlaminate erhältlich und erfordern im Gegensatz zu PTFE-basierten Materialien keine speziellen Durchgangslochbehandlungen oder Handhabungsverfahren. Diese Materialien sind UL 94 V-0-zertifiziert und eignen sich daher für aktive Geräte und Hochleistungs-HF-Designs.

Der Wärmeausdehnungskoeffizient (CTE) des RO4350B-Materials bietet mehrere wichtige Vorteile für Schaltungsentwickler. Sein Ausdehnungskoeffizient ist dem von Kupfer ähnlich, was eine ausgezeichnete Dimensionsstabilität gewährleistet – eine kritische Eigenschaft für mehrlagige Platinenkonstruktionen mit gemischten Dielektrika. Der niedrige Z-Achsen-CTE von RO4350B-Laminaten gewährleistet eine zuverlässige Qualität der durchkontaktierten Löcher, selbst bei extremen thermischen Schockanwendungen. Darüber hinaus hat RO4350B-Material eine Tg von >280°C (536°F), sodass seine Ausdehnungseigenschaften über den gesamten Bereich der Schaltungsprozess-Temperaturen stabil bleiben.

Eigenschaften des RO4350B-Materials

Materialeigenschaft

Breitbandantennen für kommerzielle Flugzeuge

• Mikrostrip- und Stripline-Schaltungen
• Millimeterwellenanwendungen
• Radarsysteme
• Leitsysteme
• Punkt-zu-Punkt-Digitalfunkantennen
• Zusammenfassung

Mit geringen Signalverlusten, ausgezeichneter Dimensionsstabilität und zuverlässiger struktureller Leistung ist diese 4-lagige Leiterplatte eine ideale Lösung für Ingenieure, Hersteller elektronischer Produkte und HF-Systemintegratoren, die hohe Zuverlässigkeit und stabile Signalübertragung anstreben und damit die Hochleistungsanforderungen von Hochfrequenzanwendungen, einschließlich Luftfahrtkommunikation, Millimeterwellensystemen, Radar und Leitsystemen, effektiv erfüllen.
