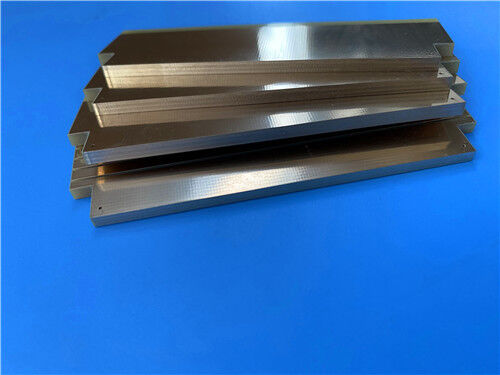

6-Lagen-Leiterplatte auf I-Tera MT40 Laminat und RO4450F 2OZ Kupfer

Diese Leiterplatte verwendet I-Tera MT40-Laminate und RO4450F-Prepreg (PP), um eine überlegene Signalintegrität für Hochgeschwindigkeits-Digital- und HF/Mikrowellenanwendungen zu gewährleisten. Sie verfügt über eine 2u" Immersion Gold (ENIG)-Oberfläche, eine beidseitige grüne Lötmaske mit weißem Siebdruck und ist so konstruiert, dass sie durch präzise Dimensionskontrolle, striktes Impedanzmanagement und strenge Qualitätsprotokolle die hohen Leistungsanforderungen von hochzuverlässigen Systemen erfüllt.

Leiterplattendetails

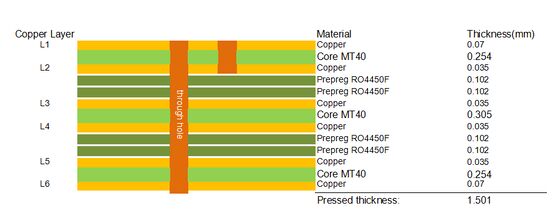

Leiterplatten-Stack-up

Artwork-Typ

Um eine genaue und effiziente Leiterplattenfertigung zu gewährleisten, wird das für diese Leiterplatte gelieferte Artwork im Gerber RS-274-X-Format bereitgestellt, dem branchenüblichen Dateiformat für die Leiterplattenfertigung.

Qualitätsstandard

Diese Leiterplatte wird in strikter Übereinstimmung mit dem IPC-Class-2-Standard hergestellt und geprüft, einem weit verbreiteten Branchenstandard für Leiterplatten. IPC-Class-2 legt Anforderungen für allgemeine elektronische Produkte fest und gewährleistet eine zuverlässige Leistung in typischen Anwendungen.

Verfügbarkeit

Diese Leiterplatte wird weltweit angeboten, mit einer stabilen Lieferfähigkeit, um vielfältige Bestellbedürfnisse zu erfüllen – von Kleinserien-Prototypen bis hin zu Großserienfertigung – unterstützt durch effiziente Logistiklösungen, um eine pünktliche weltweite Lieferung zu gewährleisten.

Einführung in das Material I-Tera MT40

I-Tera MT40 ist ein Hochleistungs-Dielektrikum, das speziell für heutige Hochgeschwindigkeits-Digital- und HF/Mikrowellen-Leiterplattendesigns entwickelt wurde. Es zeichnet sich durch eine stabile Dielektrizitätskonstante (Dk) über einen weiten Temperaturbereich (-55°C bis +125°C) und bis zu W-Band-Frequenzen aus, kombiniert mit einem niedrigen Verlustfaktor (Df) von 0,0031, was es zu einer kostengünstigen Alternative zu PTFE und anderen kommerziellen Mikrowellen- und Hochgeschwindigkeits-Digital-Laminatmaterialien macht.

I-Tera MT40-Laminatmaterialien sind sowohl in Laminat- als auch in Prepreg-Formen erhältlich, in typischen Dicken und Standardplattengrößen, und bieten eine vollständige Materiallösung für Hochgeschwindigkeits-Digital-Multilayer-, Hybrid-, HF/Mikrowellen-, Multilayer- und doppelseitige Leiterplattendesigns. Im Gegensatz zu PTFE-basierten Laminatmaterialien erfordert I-Tera MT40 keine speziellen Durchgangslochbehandlungen, was die Herstellungsprozesse vereinfacht und die Produktionskosten senkt. Es ist UL 94 V-0-zertifiziert, was eine hohe Flammwidrigkeit und Eignung für eine breite Palette von elektronischen Anwendungen gewährleistet.

Die thermische Leistung von I-Tera MT40 ist außergewöhnlich, mit einer Glasübergangstemperatur (Tg) von 215°C (DSC), 230°C (DMA) und 210°C (TMA) und einer Zersetzungstemperatur (Td) von 360°C bei 5% Gewichtsverlust. Dies gewährleistet, dass das Material während Hochtemperatur-Verarbeitungs- und Betriebszyklen strukturelle Stabilität und Leistungsintegrität beibehält, was es ideal für hochzuverlässige Anwendungen macht.

Eigenschaften des Materials I-Tera MT40

Typische Anwendungen von I-Tera MT40

-Hochgeschwindigkeits-Digital-Leiterplattendesigns

-HF/Mikrowellen-Kommunikationssysteme

-Multilayer- und doppelseitige Leiterplattendesigns

-Hybrid-Leiterplatten

-Hochzuverlässige elektronische Geräte, die eine stabile elektrische und thermische Leistung erfordern

-Kostensensitive Hochfrequenzanwendungen (Alternative zu PTFE-Materialien)

Was ist Einzelende-Impedanzkontrolle?

Einzelende-Impedanzkontrolle (auch als Single-Ended-Impedanzkontrolle bezeichnet) ist ein kritischer Prozess im Design und in der Fertigung von Leiterplatten, der sicherstellt, dass die charakteristische Impedanz einer einzelnen leitenden Leiterbahn auf der Leiterplatte konsistent bleibt und dem spezifizierten Wert entspricht (in diesem Fall 50 Ohm für die 5mil-Leiterbahn der OBERSTEN Lage). Impedanz ist der Gesamtwiderstand gegen den Fluss von Wechselstrom (AC) in einem Stromkreis, der Widerstand, Kapazität und Induktivität kombiniert.

Für Hochgeschwindigkeits-Digital- und HF/Mikrowellenanwendungen ist die Aufrechterhaltung einer präzisen Einzelende-Impedanz aus mehreren Gründen unerlässlich: Sie minimiert Signalreflexionen, reduziert Signalverzerrungen und Übersprechen, gewährleistet eine effiziente Signalübertragung und verhindert Signalintegritätsprobleme, die die Leistung elektronischer Systeme beeinträchtigen können. Die 5mil-Leiterbahn auf der OBERSTEN Lage dieser Leiterplatte wird auf 50 Ohm kontrolliert, was ein Standard-Impedanzwert für viele HF- und Hochgeschwindigkeits-Digitalanwendungen ist und die Kompatibilität mit anderen Komponenten und Systemen gewährleistet.

Die Einzelende-Impedanzkontrolle wird durch sorgfältiges Design von Leiterbahnbreite, Leiterbahndicke, Dielektrikum-Dicke und dem Abstand zwischen Leiterbahn und Referenzebene erreicht. Eine strenge Fertigungskontrolle ist ebenfalls erforderlich, um die Konsistenz der Materialeigenschaften und Leiterbahnabmessungen zu gewährleisten, da jede Abweichung den Impedanzwert verändern kann.

Warum ist Kantenbeschichtung (Metallrandumwicklung) erforderlich?

Kantenbeschichtung, auch bekannt als Metallrandumwicklung, ist ein Leiterplattenfertigungsprozess, bei dem die freiliegenden Kanten der Leiterplatte mit einem leitfähigen Metall (typischerweise Kupfer, gefolgt von ENIG zur Anpassung an die Oberflächenveredelung) beschichtet werden. Dieser Prozess ist aus mehreren wichtigen Gründen in das Design dieser Leiterplatte integriert, die alle die Leistung, Zuverlässigkeit und Herstellbarkeit der Platine verbessern:

Verbesserte Erdung und Abschirmung: Die Kantenbeschichtung bietet einen kontinuierlichen leitfähigen Pfad entlang des Umfangs der Leiterplatte, verbessert die Erdungsintegrität und reduziert elektromagnetische Interferenzen (EMI). Sie wirkt wie ein Faraday-Käfig, der die internen Schaltungen vor externen EMI abschirmt und verhindert, dass interne Signale nach außen abstrahlen, was für HF- und Hochgeschwindigkeits-Digitalanwendungen entscheidend ist.

Erhöhte mechanische Festigkeit: Die Metallbeschichtung an den Leiterplattenkanten erhöht die mechanische Robustheit der Platine, wodurch sie widerstandsfähiger gegen Kantenabsplitterungen, Risse und Beschädigungen während der Handhabung, Montage und Nutzung wird. Dies ist besonders wichtig für Leiterplatten, die in rauen Umgebungen oder Anwendungen mit hoher mechanischer Belastung eingesetzt werden.

Verbesserte Wärmeableitung: Die Kantenbeschichtung dient als zusätzlicher Wärmepfad und hilft bei der Ableitung der von den Komponenten auf der Leiterplatte erzeugten Wärme. Dies verbessert das Wärmemanagement der Platine, verhindert Wärmeansammlungen und gewährleistet die Stabilität und Langlebigkeit elektronischer Komponenten.

Erleichtert elektrische Kontinuität: Die Kantenbeschichtung kann elektrische Kontinuität zwischen mehreren Lagen der Leiterplatte herstellen, was das Erdungsdesign vereinfacht und eine konsistente elektrische Leistung über die gesamte Platine gewährleistet. Sie hilft auch, den Widerstand an den Platinenkanten zu reduzieren und die Signalintegrität zu verbessern.

Verbesserte Lötbarkeit und Montage: Die Kantenbeschichtung bietet eine saubere, leitfähige Oberfläche, die das Löten von Komponenten oder Steckverbindern, die nahe den Platinenkanten montiert sind, erleichtert und die Zuverlässigkeit des Montageprozesses verbessert.
