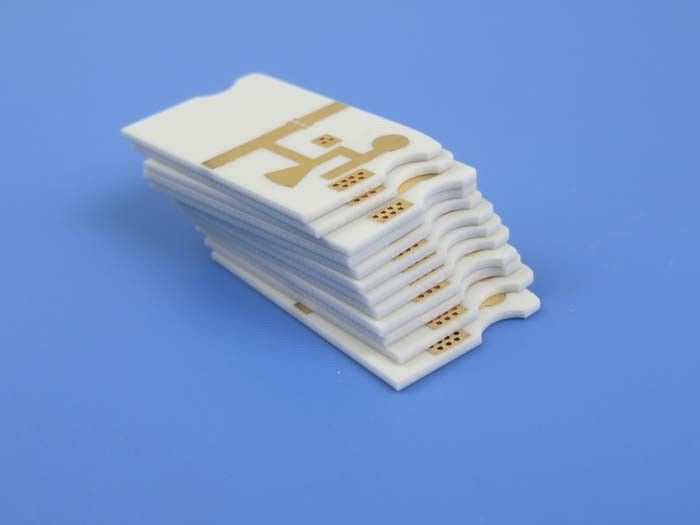

Hybride PCB RO4835 und 370HR Mehrschichtkreisläufe Immersionsgold

Ich stelle die RO4835 und 370HR Hybrid-PCB vor.

Diese 6-schichtige starre Leiterplatte nutzt die einzigartigen Fähigkeiten der RO4835-Laminate von Rogers und der 370HR-Laminate von Isolar, um eine optimale Lösung für anspruchsvolle Hochfrequenzanwendungen zu bieten.

Die RO4835-Laminate der Rogers Corporation gehören zur Familie der Hochfrequenz-Schaltkreismaterialien des Unternehmens.RO4835 bietet eine geringe Verlustmenge und eine kostengünstige Schaltkreislauffertigung mit Standard-FR-4-ProzessenMit einer dielektrischen Konstante (Dk) von 3,48 ± 0,05 und einem Verlustfaktor (Df) von 0,0037 bei 10 GHz liefert RO4835 eine hervorragende Hochfrequenzleistung.

Ergänzend zu den RO4835-Schichten sind die 370HR-Laminate von Isolar, die für die anspruchsvollsten Mehrschicht-PCB-Anwendungen entwickelt wurden.Das 370HR-Material verwendet ein patentiertes 180°C Tg FR-4 multifunktionales Epoxidharzsystem, das eine überlegene thermische Leistung bietet, geringer Wärmeausdehnungskoeffizient (CTE) und außergewöhnliche mechanische, chemische und feuchtigkeitsbeständige Eigenschaften.Die 370HR-Laminate bieten auch solide Hochfrequenz-Eigenschaften..

Durch die Kombination der Stärken dieser beiden fortschrittlichen Laminattechnologien liefert das hybride PCB eine kompromisslose Lösung, die die Fähigkeiten der Standard-FR-4-Materialien übersteigt.Lassen Sie uns einige der wichtigsten Merkmale genauer betrachten:

Außergewöhnliche thermische und mechanische Leistung
Einer der Hauptvorteile dieses Hybridansatzes ist die Fähigkeit, die überlegenen thermischen und mechanischen Eigenschaften der 370HR-Laminate zu nutzen.Die 180°C-Glasübergangstemperatur (Tg) des 370HR-Materials bietet im Vergleich zum herkömmlichen FR-4 eine deutlich bessere Widerstandsfähigkeit gegen thermische Belastungen, die typischerweise eine Tg von etwa 135°C hat.

Diese verbesserte thermische Stabilität führt zu einer verbesserten Zuverlässigkeit, insbesondere bei Anwendungen, bei denen große Temperaturschwankungen auftreten oder die Hitze erhöht wird.Die niedrige CTE der 370HR-Laminate - nur 13/14 ppm/°C auf der X/Y-Achse (Vor-Tg) - hilft auch, Probleme wie Delamination und Plattenverformung zu minimieren, die zuverlässige Designs beeinträchtigen können.

Darüber hinaus eignet sich das Material 370HR aufgrund seiner ausgezeichneten chemischen und feuchtigkeitsbeständigen Eigenschaften hervorragend für raue Umgebungen.Es ist keine Überraschung, dass Isolars 370HR-Laminate eine beliebte Wahl für Einsatzkritische Anwendungen wie Verteidigung und Luftfahrt sind..

Hochfrequenzleistung bei kostengünstiger Fertigung
Während die 370HR-Laminate das thermische und mechanische Rückgrat liefern, tragen die RO4835-Materialien außergewöhnliche Hochfrequenzfähigkeiten bei.Die RO4835-Schichten bieten einen extrem geringen Signalverlust - entscheidend für die Maximierung derEffizienz und Zuverlässigkeit in Hochgeschwindigkeits-Digital- und HF-Schaltungen.

Wichtig ist, dass die RO4835-Laminate ähnliche elektrische und mechanische Eigenschaften wie der Standard-FR-4 aufweisen, wodurch eine kostengünstige Schaltkreisfertigung mit gut etablierten Herstellungsprozessen möglich ist.Dies macht die hybride Leiterplatte zu einer attraktiven Option für Anwendungen, die eine hochmoderne HF-Leistung ohne den mit einigen spezialisierten Hochfrequenzmaterialien verbundenen hohen Preis verlangen.

Die Kombination von RO4835 mit niedrigem Verlust und 370HR mit hoher Leistung ermöglicht auch eine präzise Impedanzsteuerung mit 50Ω und 100Ω einseitigen Spuren, die auf der oberen Kupferschicht implementiert sind.Dieses Maß an Designflexibilität ist entscheidend für die Optimierung der Signalintegrität in Hochgeschwindigkeits-, Hochfrequenzkreise.

Zuverlässigkeit und Qualitätssicherung
Um sicherzustellen, dass die Hybrid-PCB die strengen Anforderungen der Zielanwendungen erfüllt, haben die Konstrukteure eine Vielzahl von Qualitätssicherungsmaßnahmen eingeführt.Die Platten sind RoHS-konform und UL 94 V-0 Entflammbarkeit bewertet, die den Konstrukteuren Vertrauen in ihre Umwelt- und Sicherheitsnachweise geben.

Auf jeder Platte werden 100% elektrische Prüfungen durchgeführt, die eine zusätzliche Ebene der Zuverlässigkeitssicherung bieten.Und die Verwendung von Rogers proprietärem LoPro Reverse-behandeltem Kupferfolie auf den RO4835 Schichten hilft Einsatzverlust zu minimieren und die Signalintegrität weiter zu verbessern.

Die Grenzen des Hochfrequenz-PCB-Designs erweitern
Durch die durchdachte Kombination der Stärken von Rogers' RO4835 und Isolars 370HR Laminat-Technologien hebt diese hybride Leiterplatte die Messlatte für Hochfrequenz- und zuverlässige Schaltkreisentwürfe.Die überlegenen thermischen und mechanischen Eigenschaften, verbunden mit hervorragender Hochfrequenzleistung und kostengünstiger Herstellung, eine ideale Lösung für eine Vielzahl anspruchsvoller Anwendungen.

Von Automobilradaren und -sensoren bis hin zu Antennen mit Phasen-Array und Leistungsverstärkern zeigt diese hybride Leiterplatte, wie innovative Materialauswahl neue Möglichkeiten im elektronischen Systemdesign erschließen kann.Der unerbittliche Fortschritt der Technologie setzt sich fort., werden Lösungen wie diese zweifellos eine entscheidende Rolle spielen, um die Grenzen dessen, was erreicht werden kann, zu verschieben.
