RO3003 + Tg170 FR-4 Hybrid 4-Schicht-PCB-PTFE-Hochfrequenzkreisplatte aus Keramik

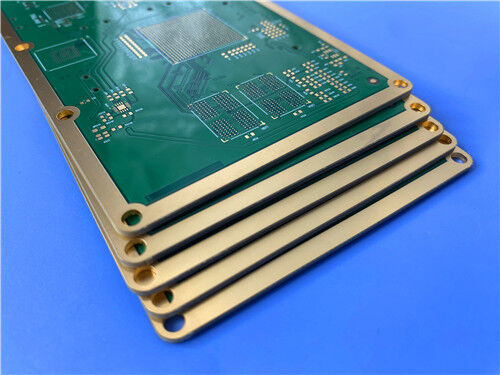

Als Hybrid-Stacked-Leiterplatte aufgebaut, kombiniert diese kundenspezifische 4-Schicht-Leiterplatte ein 10-mil Rogers RO3003 Keramik-gefülltes PTFE-Laminat mit Tg170 FR-4-Material. Die fertige Pressdicke beträgt 0,694 mm, wobei jede Schicht mit 1 oz Kupfergewicht versehen ist. Mit Abmessungen von 127 mm x 97 mm umfasst das Set fünf verschiedene Leiterplattendesigns (insgesamt 5 Stück). Es wird mit einer grünen Lötmaske mit weißem Siebdruck und einer Oberflächenveredelung mit Tauchgold geliefert, um eine gute Lötbarkeit und Oxidationsbeständigkeit zu gewährleisten. Ein herausragendes Merkmal sind tiefenkontrollierte Nuten, die von L2 bis L4 gefräst werden und keine Galvanisierung erfordern. Durch die Kombination der Hochfrequenzeigenschaften von RO3003 und der strukturellen Robustheit von FR-4 ist diese Hybridplatine für kommerzielle Mikrowellen- und HF-Systeme konzipiert.

Leiterplattenspezifikationen

Durch das Stapeln von Rogers RO3003 Hochfrequenzsubstrat und High-Tg FR-4 erzielt diese 4-Schicht-Hybrid-Leiterplatte eine gute Balance zwischen erstklassiger HF-elektrischer Leistung und solider mechanischer Integrität. Präzisionslaminierung und kundenspezifische Bearbeitung garantieren stabile Abmessungen und zuverlässigen Schaltungsbetrieb für komplexe Hochfrequenzdesigns.

Rogers RO3003 Hochfrequenz-Laminat Übersicht

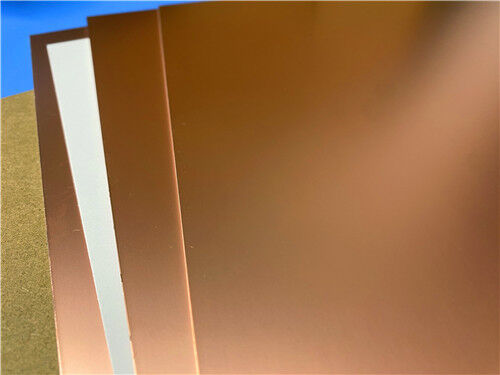

RO3003 gehört zur RO3000-Familie, Keramik-gefüllte PTFE-Verbundlaminate, die für kommerzielle Mikrowellen- und HF-Anwendungen entwickelt wurden. Die RO3000-Serie bietet konsistente elektrische und mechanische Eigenschaften zu wettbewerbsfähigen Preisen. Eine bemerkenswerte Eigenschaft: Seine mechanischen Eigenschaften bleiben unverändert, auch wenn zwischen verschiedenen Dielektrizitätskonstanten gewechselt wird. Dies ermöglicht es Designern, Mehrschichtplatinen mit gemischten Dielektrizitätsmaterialien auf separaten Schichten zu bauen, ohne Probleme mit Verzug oder Zuverlässigkeit der Platine zu haben.

RO3003 behält einen thermischen Ausdehnungskoeffizienten (CTE) von 17 ppm/°C auf der X- und Y-Achse bei, was der thermischen Ausdehnungsrate von Kupfer sehr nahe kommt. Dies führt zu einer hervorragenden Dimensionsstabilität; die typische Schrumpfung nach dem Ätzen und Backen bleibt unter 0,5 mils pro Zoll. Sein Z-Achsen-CTE beträgt 24 ppm/°C und unterstützt eine zuverlässige Durchkontaktierungsleistung auch unter rauen thermischen Zyklen. RO3003 behält auch eine sehr stabile Dielektrizitätskonstante über Temperaturschwankungen hinweg bei. Die Fertigung kann nach Standard-PTFE-Leiterplatten-Workflows erfolgen, mit nur geringfügigen Anpassungen, die in der offiziellen Fertigungsrichtlinie für RO3000-Hochfrequenzmaterialien angegeben sind.

Niedriger Z-Achsen-CTE verbessert die Zuverlässigkeit von Durchkontaktierungen unter extremen thermischen Bedingungen

• Die Dielektrizitätskonstante bleibt bei Temperaturschwankungen stabil, um eine konsistente HF-Leistung aufrechtzuerhalten
• Kompatibel mit herkömmlichen PTFE-Leiterplatten-Fertigungsprozessen, vereinfacht die Produktion
• Hybrid-Stackup mit Tg170 FR-4 balanciert Hochfrequenz-Signalperformance und mechanische Festigkeit
• Typische Anwendungen
• Dank seines stabilen dielektrischen Verhaltens, seiner starken thermischen Beständigkeit und seiner präzisen Dimensionskontrolle dient diese RO3003 Hybrid 4-Schicht-Leiterplatte vielen kommerziellen Mikrowellen- und drahtlosen HF-Sektoren:
• Automobil-Radarsysteme

GPS-Satellitenantennen

Mobilfunksysteme: Leistungsverstärker und Basisstationsantennen

• Patch-Antennen für drahtlose Kommunikation
• Direct-Broadcast-Satelliten-Hardware
• Kabelnetz-Datenverbindungen
• Fernablesegeräte
• Hochfrequenz-Backplanes
• Schlussfolgerung
• Diese kundenspezifische 4-Schicht-Hybrid-Leiterplatte kombiniert 10-mil Rogers RO3003 Keramik-gefülltes PTFE und Tg170 FR-4. Jede Schicht verwendet 1 oz Kupfer, veredelt mit grüner Lötmaske, weißem Siebdruck und Tauchgold. Die nicht-galvanisierten tiefenkontrollierten Nuten zwischen L2 und L4 sind kundenspezifisch bearbeitet, um spezielle HF-Schaltungsanforderungen zu erfüllen. RO3003 bietet ausgezeichnete thermische Stabilität und geringe Schrumpfung, während FR-4 mechanische Steifigkeit hinzufügt. Zusammen schaffen sie eine kostengünstige, hochzuverlässige Lösung, die ideal für Automobilradar, Satellitenkommunikation, Mobilfunkbasisstationen und andere Mikrowellen- und HF-Projekte ist.
