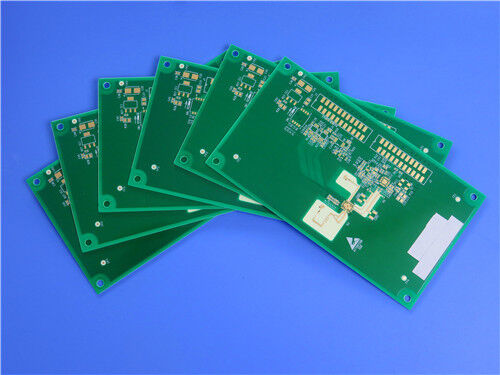

8-Schicht-Hybrid-PCB RO4003C und S1000-2M Material 1,6 mm mit Blind Vias

Diese 8-Schicht-Hybrid-Hochfrequenz-PCB ist eine hochzuverlässige gemischte-dielektrische Leiterplatte, die für eine stabile Übertragung von HF-Signalen und für Betriebsszenarien mit hoher Temperatur entwickelt wurde.Diese benutzerdefinierte Hybrid-PCB hat eine professionelle gestapelte Struktur mit 0.203mm RO4003C Hochfrequenzlaminate für die oberen und unteren Schichten und S1000-2M Hochleistungs-FR-4-Material für die inneren Kernschichten.mit einer Länge von 273 mm × 185 mm (einschließlich Werkzeugstreifen).

Das Brett verfügt über ein kundenspezifisches Yin-Yang Kupfer-Design: 1 Unze Kupfer für die äußeren Schichten und gemischte 0.5oz / 1oz innere Kupferschichten zur Balance von Feinlinie-Route-Genauigkeit und HochstromübertragungsstabilitätDieses Hybrid-PCB mit Immersion Gold Oberflächenbeschichtung und einer doppelseitigen grünen Lötmaske mit weißem Seidenschirm unterstützt fortschrittliche Präzisionsprozesse, einschließlich L1-L2 und L7-L8 Blindvias,Zusätzlich zu Multifunktionsharzverschluss für 0.2mm, 0,25mm und 0,35mm Löcher, kombiniert RO4003C-Ultra-Low-Loss-HF-Leistung und S1000-2M hohe thermische Stabilität,Diese 8-Schicht-Hybridplatine bietet eine ausgezeichnete Breitbandsignalstabilität und Wärmeschockbeständigkeit für die Kommunikation, Automobil- und Hochfrequenz-Mikrowellengeräte.

Was ist RO4003C?

RO4003C gehört zur hochwertigen Rohstoffkohlenwasserstoffkeramischen Laminat-Serie RO4000 und ist für eine überlegene Hochfrequenzleistung und kostengünstige Schaltkreislauffertigung entwickelt worden.Als Hauptstromsubstrat mit geringen Verlusten, passt es zu den meisten kommerziellen Mikrowellen- und HF-Schaltkreisentwürfen, bei denen herkömmliche FR-4-Materialien einen Hochfrequenzbetrieb über 500 MHz nicht unterstützen.RO4003C unterhält eine hochstabile dielektrische Konstante über einen breiten Frequenzbereich und verfügt über einen extrem niedrigen Temperaturkoeffizienten von Dk, wodurch wirksame Abweichungen der elektrischen Parameter unter variablen thermischen und Frequenzbedingungen verhindert werden.

Im Gegensatz zu teuren PTFE-Hochfrequenz-Substraten unterstützt RO4003C standardmäßige FR-4-Verarbeitungsabläufe ohne spezialisierte Behandlung wie Natriumäterung.das Material beibehält in allen Schaltkreisverarbeitungs- und Löttemperaturbereichen stabile ExpansionsmerkmaleDie mit Kupfer versehene CTE bietet eine hervorragende Dimensionsstabilität, während die geringe thermische Ausdehnung der Z-Achse eine zuverlässige Durchlöcherleistung auch unter starkem thermischem Schock gewährleistet.LoPro-Folienreduziert den Einsatzverlust weiter und macht RO4003C ideal für Breitband-Hochfrequenzanwendungen.

RO4003C Typische Anwendungen

• Breitband-HF- und Mikrowellengeräte
• Drahtlose Kommunikationssysteme
• Hochfrequenzpräzisionsgeräte
• Luft- und Raumfahrt- und Verteidigungselektronik

Was ist S1000-2M?

S1000-2M ist ein hochleistungsfähiges bleifreies FR-4-Laminat mit ultra-niedrigem Z-Achsen-CTE und hervorragender thermischer Stabilität.sehr geringe Wasserabsorption, und eine hohe Wärme- und Feuchtigkeitsbeständigkeit, die eine langfristige Strukturstabilität in rauen Betriebsumgebungen gewährleistet.mit einer Breite von mehr als 20 mm,.

Als zuverlässiges Innenkernmaterial für hybride Hochfrequenz-PCBs gleicht S1000-2M die Gesamtsteifigkeit des Platines effektiv aus, reduziert die Gesamtthermische Ausdehnungsabweichung,und verbessert die Zuverlässigkeit der Bindung zwischen den SchichtenEs wird in hochwertigen Computergeräten, Kommunikationsinfrastrukturen und elektronischen Automobilsystemen eingesetzt, die eine hohe Stabilität und hohe Wärmebeständigkeit erfordern.

S1000-2M Typische Anwendung

• PCB mit hoher Schichtzahl
• Computer- und Datenausstattung
• Kommunikationsinfrastruktur
• Elektronik für die Automobilindustrie

Einzelheiten zu PCB

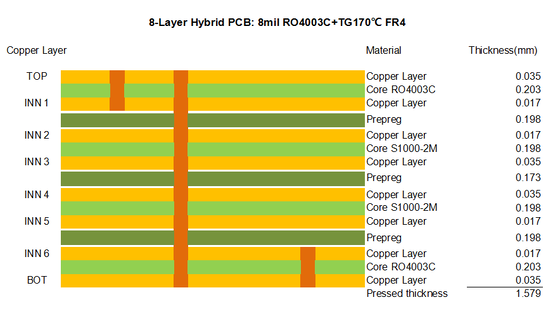

Übersicht über die Struktur von PCB-Hybridstapeln

Kundenspezifischer PCB-Service und Qualitätssicherung

Artwork Format:Wir unterstützen Standard-Gerber RS-274-X-Designdateien für die kundenspezifische Hybrid-PCB-Produktion, die eine genaue und wiederholbare Leistung bietet.

Strenge Qualitätskontrolle:Alle hybriden Hochfrequenz-PCBs entsprechen den Industriestandards der IPC-Klasse 2.Jede Platte wird vor der Lieferung zu 100% elektrisch getestet, um offene/Kurzschlussprobleme auszuschließen und eine stabile Chargenleistung zu gewährleisten..

Globaler Kundendienst:Wir bieten One-Stop-Lösungen, einschließlich professioneller technischer Beratung, personalisierter Angebote und weltweiter Lieferung für alle kundenspezifischen Hochfrequenz-Hybrid-PCB-Bestellungen.

Schlussfolgerung

Diese 8-Schicht-Hybrid-PCB ist eine kostengünstige und zuverlässige Mischdielektrische Leiterplatte.stabile dielektrische Leistung und Prozesskompatibilität mit FR-4, gepaart mit S1000-2M's niedrigem CTE, hoher Wärmebeständigkeit und ausgezeichneter Stabilisierung in mehreren Schichten.Präzisionsblinde Durchläufe und Multiespezifikationsharzverschlusstechnologie, dieses 1,6 mm dicke Eintauchen-Gold-PCB bietet ausgewogene Hochfrequenz-elektrische Leistung und mechanische Haltbarkeit.Präzisions-Mikrowellengeräte, Computersysteme und elektronische Automobilsysteme.
