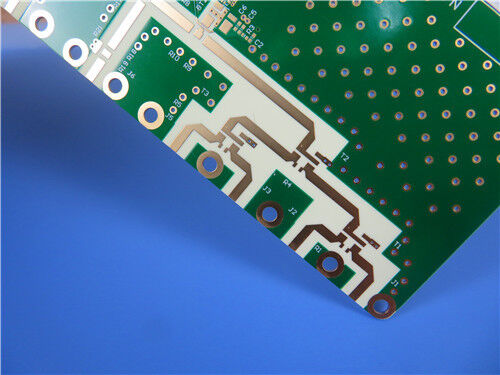

12-Schicht RO4350B & RO3010 Hybrid High Frequency PCB ist ein hochpräzises multi-dielektrisches HF-Schaltplatten für Mikrowellen- und Breitbandkommunikationssysteme mit hoher Dichte.Diese benutzerdefinierte 12-Schicht-Hybrid-PCB adoptiert eine professionelle gemischte Stapelstruktur, mit 4mil RO4350B für die oberen und unteren Außenschichten, Zwischenkernschichten mit 5mil / 10mil / 25mil RO3010-Hoch-Dk-Mikrowellensubstrat,und RO4450F Präpreg als Bindemittel für die Aufstapelung.
Diese Leiterplatte verwendet eine standarddifferentierte Kupferkonfiguration: 1 oz Kupfer für die äußeren Schichten für eine robuste Hochfrequenzsignalübertragung und Stromleitung, und 0.5oz Kupfer für innere Schichten zur Unterstützung der ultrafeinen Linienvermittlung und der hohen Dichte. It features green solder mask with white silkscreen and premium nickel-free Palladium Gold surface finish to eliminate nickel-layer signal interference and deliver superior high-frequency conductivity and oxidation resistance. mit einer Plattengröße von 107 mm × 91,5 mm (2 Stück pro Charge) und einer ausgeklügelten Mehrgruppenblinde durch Struktur,Dieses 12-Schicht-Hybrid-Board kombiniert RO4350B Breitbandstabilität mit geringen Verlusten und RO3010 Miniaturisierungsvorteile mit hohem Dk, ideal für kompakte Hochleistungs-HF- und Mikrowellengeräte.
12-Schicht RO4350B und RO3010 Hybrid-PCB-Spezifikationen
| Parameterpunkt |
Detaillierte Spezifikation |
| Anzahl der PCB-Schichten |
12-Schicht-Hochfrequenz-Hybrid-Misch-Dielektrische PCB |
| Konfiguration des Stapelmaterials |
Ober/Unter: 4mil RO4350B; Innenkern: 5mil / 10mil / 25mil RO3010; Bindungsvorlage: RO4450F |
| Kupfergewicht |
Außenschicht: 1 Unze; Innschicht: 0,5 Unze |
| Oberflächenbearbeitung |
Nickelfreie Palladium-Goldbeschichtung für eine hochstabile Hochfrequenzleitfähigkeit |
| Lötmaske und Seidenschirm |
Grüne Lötmaske mit weißem Seidenblech zur klaren Markierung und dauerhaften Schaltungsschutz |
| Größe der Platte |
107 mm × 91,5 mm, 2 Stück |
| Blinde Via-Struktur |
L1-L2, L2-L5, L2-L6, L2-L8, L1-L9, L10-L12, L3-L12 Mehrgruppenpräzisionsblinde Durchläufe |
| Kernmaterialmerkmale |
RO4350B: Niedrige Breitbandstabilität bei Df; RO3010: Hohe Miniaturisierungsleistung bei Dk; RO4450F: Hochverlässliche Bindung |
| Qualitätsstandard |
IPC-Klasse-2-qualifizierte, bleifreie Baugruppe kompatibel, Hochfrequenz-Schaltkreisverlässlichkeitsstandard |
12-Schicht-Hybrid-PCB-Stack-Up
Was ist RO4350B?
RO4350B ist ein hochwertiges glasverstärktes Kohlenwasserstoffkeramiklaminat der Rogers RO4000-Serie,weit verbreitet als hochleistungsfähiges Substrat für kommerzielle HF- und Mikrowellenkreise. eine stabile dielektrische Konstante (Dk=3,48) und einen extrem niedrigen Ablösungsfaktor (Df=0,0037 @10 GHz) liefern,RO4350B gewährleistet eine gleichbleibende elektrische Leistung über ein extrem breites Frequenzspektrum, die eine minimale Signaldämpfung für den Hochfrequenzbetrieb im Breitband gewährleistet.
Im Gegensatz zu traditionellen PTFE-Materialien, die eine komplexe spezielle Verarbeitung erfordern, bietet RO4350B eine hervorragende Fertigbarkeit mit voller Kompatibilität mit Standard-FR-4-Fertigungsworkflows.Es erfordert keine spezialisierte Behandlung., unterstützt automatisierte PCB-Verarbeitungsanlagen und eignet sich für die Massenproduktion in großen Mengen.durch Rissbildung und thermische Verformung bei wiederholtem Löten und thermischem ZyklusDie hervorragende Breitbandstabilität, der geringe Einsatzverlust und die hohe Leistungsfähigkeit machen es zum bevorzugten Außenschichtmaterial für Hochfrequenz-Hybrid-PCB-Designs.
Zentralbank4350B DATENLITE
| RO4350B Typischer Wert |
| Eigentum |
RO4350B |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.48 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.66 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+50 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.2 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
5.7 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
255
(37) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 05 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
0.88
(5.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
(3) V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
RO4350BLaminatAnwendungen
Drahtlose Kommunikationsinfrastruktur:5G/6G-Basisstation RF-Front-End-Module, Breitband-Antennenplatten, Leistungsverstärker (PA) und Geräuscharme Verstärker (LNA)
Mikrowellen- und HF-Geräte:Hochfrequenzfilter, Kopplungen, Splitter und Impedanzgleichnetze für Breitbandmikrowellenanlagen
Fahrzeughochfrequenzsysteme:77GHz-Radar für Millimeterwellen, adaptive Geschwindigkeitssteuerung und Fahrzeugsicherheitsüberwachungsmodule
Präzisionsprüf- und Messgeräte:Hochfrequenzprüfvorrichtungen, Signalübertragung und -verarbeitung
Luft- und Raumfahrt- und Verteidigungselektronik:Niedrige Einsatzverluste für HF-Schaltungen, die eine hohe thermische Stabilität und Breitbandkonsistenz erfordern
Was ist RO3010? High-Dk Keramik gefülltes PTFE-Mikrowellenlaminat
RO3010 ist ein hochleistungsfähiger keramisch gefüllter PTFE-VerbundwerkstoffLaminatEs verfügt über eine hohe und stabile dielektrische Konstante von Dk = 10,2±0.30 und einem ultra-niedrigen Ablösungsfaktor von Df=0.0022 @10GHz, was eine signifikante Reduzierung der Schaltkreisgröße ermöglicht und gleichzeitig einen extrem geringen Hochfrequenzsignalverlust beibehält.einschließlich Antennen, Filter und Kupplungen für geringe Raumfläche und hohe Dichte an elektronischen Geräten.
RO3010 DATENBlatt
| RO3010 Typischer Wert |
| Eigentum |
RO3010 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
10.2 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
11.2 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
- 395 |
Z |
ppm/°C |
10 GHz -50°Cbis 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.35
0.31 |
X
Y |
mm/m |
- Das ist nicht wahr. |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
105 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
105 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Feuchtigkeitsabsorption |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.8 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Dichte |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
9.4 |
|
Ich bin hier. |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
RO3010LaminatAnwendungen
Miniaturisierte HF-Komponenten:Kompakte Antennen, Mikrofilter und Miniaturkopplungen für drahtlose Geräte mit begrenztem Raum
Hochdichte Mehrschicht-PCBs:Hybridstapelplatten mit hoher Schichtzahl, die eine Größenreduzierung und eine stabile Hochfrequenzleistung erfordern
Satelliten- und Mikrowellenkommunikation:Schmalbandsignalverarbeitende und -empfangende Module mit hoher Präzision
Industrielle Hochfrequenzsensoren:Mikrowellenerkundungs- und -erkennungsanlagen mit hoher Stabilität, die unter komplexen Umweltbedingungen arbeiten
