Hybride PCB auf RO4350B und FR4, RT Duroid 5880 Materialien

Hybride PCBStack-up optimiert Signalintegrität und die PCB-Kosten

Heute werden wir über Hybrid-PCBs sprechen. Wir beziehen uns hauptsächlich auf Hochfrequenz-Material gemischt mit Epoxiglas.

Lassen Sie uns den Stapel sehen, um eine Vorstellung von der hybriden Struktur zu bekommen.

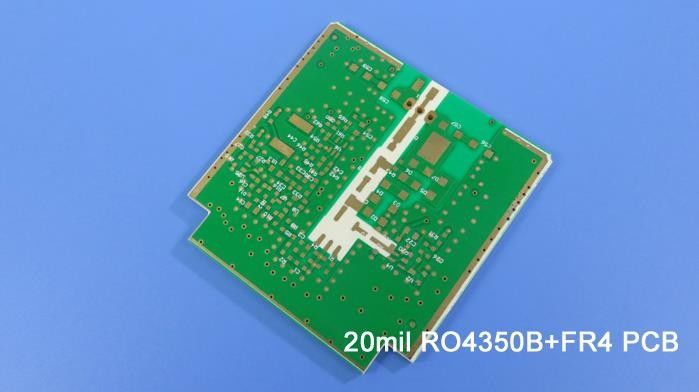

Schicht 1 bis Schicht 2 ist der Kern des Hochfrequenzmaterials RO4350B und Schicht 3 bis Schicht 4 ist der Kern von FR-4-Epoxiglas.

Arten von hybriden PCB

Der Hybrid-PCB kann eine Mischung aus FR-4 und Hochfrequenzmaterial sein, wie oben erwähnt, ein anderer Typ ist eine Mischung aus Hochfrequenzmaterial mit unterschiedlicher Dielektrikkonstante (DK),zum Beispiel RT/Duroid 5880 und RO4350B usw..

Warum benutzen wir Hybrid-PCBs?

Es gibt 3 Hauptgründe, die uns davon überzeugen, diese Art von Hochfrequenz-Mehrschicht-PCB zu verwenden, d.h. Kosten, verbesserte Zuverlässigkeit und verbesserte elektrische Eigenschaften.

Die Kosten für Hochfrequenzmaterialien sind viel höher als für FR-4, manchmal kann die Verwendung eines Hybrids von FR-4 und Hochfrequenzmaterialien das Kostenproblem lösen.

Es verursacht Zuverlässigkeitsprobleme, wenn der CTE-Wert des verwendeten PCB-Materials relativ hoch ist, während einige Hochfrequenzmaterialien hohe CTE-Eigenschaften aufweisen.Bei Kombination eines Low-CTE-FR-4-Materials mit einem High-CTE-Material zur Herstellung einer Mehrschichtplatte, ist die zusammengesetzte CTE akzeptabel und erhöht somit die Zuverlässigkeit.

Die meisten der Zeit, einige Linien der gemischten PCB-Board erfordern sehr hohe elektrische Leistung, einige nicht hohe erfordern, in diesem Fall,die Teile mit geringen Anforderungen an die elektrische Leistung werden FR4 verwendetEinige werden unterschiedliche DK-Materialien verwenden, um gemischte PCB herzustellen, während die Teile mit hohen elektrischen Leistungsanforderungen teurere Hochfrequenzmaterialien verwenden.Es soll auch die elektrischen Eigenschaften verbessern., z. B. bei einigen Anwendungen von Kombinatoren und Filtern, bei denen unterschiedliche Werte des DK-Materials verwendet werden.

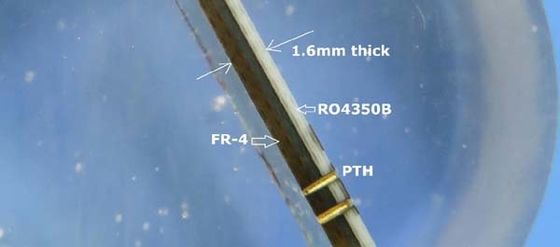

                                                                              Mikrosektion einer hybriden PCB

Warum wählen Sie FR-4?

Die Mischung von FR-4 und Hochfrequenzmaterialien wird immer häufiger, da FR-4 und die überwiegende Mehrheit der Hochfrequenzmaterialien nur geringe Kompatibilitätsprobleme haben.

Lamination

Um eine zuverlässige Lamination zu erhalten, wählen wir zunächst PP-Blatt aus Hochfrequenzmaterial und verwenden den richtigen Pressenzyklus.Die Klebschicht aus demselben Material ist für den einfacheren Pressenzyklus günstiger.
