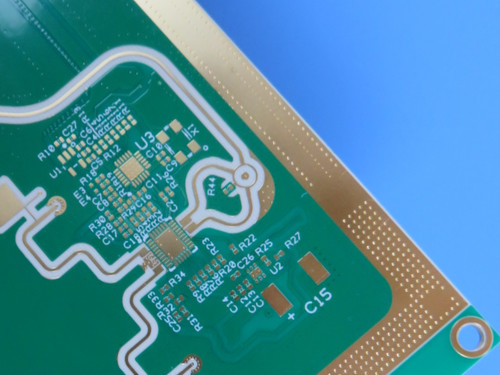

Hybride PCB 20mil RO4003C und S1000-2M 6-Schicht 2mm dick

Diese 6-Schicht-Hybrid-PCB kombiniert Rogers RO4003C Hochfrequenzmaterial mit S1000-2M Substrat, um außergewöhnliche HF-Leistung und Zuverlässigkeit zu bieten.mit einer Breite von mehr als 10 mm,, dieses Board verfügt über eine robuste 2,0mm dicke Konstruktion mit 1oz Kupferschichten und präzise 4/4 mil Spuren/Räume Fähigkeiten.Die Kombination von Materialien sorgt für eine hervorragende Signalintegrität und gleichzeitig für eine kostengünstige Herstellbarkeit.

Erweiterte Materialstapelung für optimale Leistung
Das Board verwendet eine sorgfältig konstruierte 6-Schicht-Stapelung:

Oberste und untere Schicht: RO4003C-Laminat (0,508 mm) für eine überlegene HF-Leistung

Kernschichten: Substrat S1000-2M (0,508 mm) für verbesserte thermische und mechanische Eigenschaften

Prepreg-Schichten: 1080-Glas (0,127 mm) für eine zuverlässige Zwischenschichtbindung

Die einzigartigen thermischen Eigenschaften des RO4003C-Laminats gewährleisten eine hervorragende Zuverlässigkeit:


CTE mit Kupfer (X/Y: 11/14 ppm/°C) für eine außergewöhnliche Dimensionsstabilität


Niedrige Z-Achse CTE (46 ppm/°C) gewährleistet die durchgehende Integrität der Plattierung im thermischen Zyklus


Ultrahohe Tg (> 280°C) halten die Stabilität bei allen Verarbeitungstemperaturen aufrecht


Erfordert im Gegensatz zu PTFE-Materialien keine spezielle Durchlöcherbehandlung

Präzisionsfertigung und Qualitätssicherung


Diese PCB ist nach strengen Normen hergestellt und verfügt über:

Schmale Abmessungstoleranz (± 0,15 mm auf 356 mm x 373 mm Platten)

Zuverlässige Durchlöcher (0,35 mm min, 20 μm Plattierung)

Dauerhafte HASL-Oberflächenveredelung für eine hervorragende Schweißfähigkeit

Hochkontrastweiße Seidenfarbe auf der Oberschicht

Besondere blaue Lötmaske auf der Oberfläche


Alle Platten werden vor dem Versand zu 100% elektrisch getestet und erfüllen die IPC-Klasse-2-Normen.

Technische Spezifikationen

Tiefigkeit der Platte: 2,0 mm

Kupfergewicht: 1 Unze (35 μm) alle Schichten

Min Spuren/Raum: 4/4 mils

Min. Lochgröße: 0,35 mm

Durch Plattierung: 20 μm

Oberflächenveredelung: HASL

Lötmaske: Blau (nur oben)

Siebenschirm: Weiß (nur oben)

Ideal für Hochfrequenzanwendungen:


Luft- und Satellitenkommunikationssysteme
Radar- und Führungssysteme
5G-Infrastruktur und Punkt-zu-Punkt-Radio
Mikrowellen- und Millimeterwellenkreise
Hochgeschwindigkeits-digitale HF-Systeme

Weltweite Verfügbarkeit:
Diese leistungsstarken PCBs, die weltweit geliefert werden können, eignen sich hervorragend für Ingenieure, die hochmoderne HF- und Mikrowellenlösungen entwickeln.

Die Kombination von Rogers RO4003C und S1000-2M-Materialien bietet eine optimale Balance zwischen elektrischer Leistung, thermischem Management und Wirtschaftlichkeit für anspruchsvolle Anwendungen.
