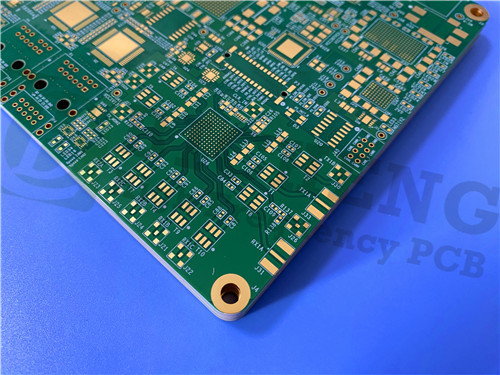

M6 Hochgeschwindigkeits-PCB-Leiterplatte mit niedrigem Verlust

Wir freuen uns, Ihnen eine Hochgeschwindigkeits-PCB mit Megtron 6 (M6) Laminaten vorzustellen, die speziell für Anwendungen in 5G-Kommunikation, Millimeterwellenradar, Hochgeschwindigkeitsservern,und Hochleistungsrechner (HPC)Mit seinen außergewöhnlichen elektrischen und thermischen Eigenschaften sorgt das M6-Laminat für eine überlegene Leistung bei der Hochfrequenzsignalübertragung und ist damit eine ideale Wahl für fortschrittliche elektronische Geräte..

Hauptmerkmale des Megtron 6 (M6)
Das M6-Laminat zeichnet sich aufgrund seiner einzigartigen Kombination von Eigenschaften am Markt aus und ist somit ein bevorzugtes Material für Hochfrequenz- und Hochgeschwindigkeitsanwendungen.Hier sind einige seiner herausragenden Merkmale::

1. Niedriger dielektrischer Verlust (Df):

Dissipationsfaktor: 0,002 bei 1 GHz/23°C, 0,0037 bei 13 GHz

Es sorgt für einen minimalen Signalverlust und ist somit ideal für Hochfrequenzanwendungen.

2. Stabile Dielektrikkonstante (Dk):

Dk: 3,4 bei 1 GHz/23°C, 3,34 bei 13 GHz

Bietet eine gleichbleibende Signalübertragung über einen breiten Frequenzbereich.

3Ausgezeichnete thermische Zuverlässigkeit:

Hohe Tg-Werte: > 185°C (DSC-Methode), 210°C (DMA-Methode)

Temperatur der thermischen Zersetzung (Td): 410°C (TGA-Methode)

Gewährleistet Stabilität bei hohen Temperaturen und eignet sich somit für anspruchsvolle Umgebungen.

4. Niedriges CTE (Koeffizient der thermischen Ausdehnung):

X/Y-Achse: 16 ppm/°C, Z-Achse: 45 ppm/°C

Reduziert das Risiko einer Verformung oder Delamination während des thermischen Zyklus.

5Kompatibilität mit FR-4 Verarbeitung:

Es sind keine speziellen Geräte erforderlich, was die Produktionskosten senkt und die Herstellung vereinfacht.

6. RoHS- und Halogenfreiheit:

Er erfüllt die weltweiten Umweltstandards für grüne Fertigung.

7. Entflammbarkeit UL 94V-0

Gewährleistet Sicherheit und Zuverlässigkeit bei hohen Temperaturen und hohen Belastungen.

16-Schicht starre PCB-Stackup Details
Das M6-Laminat unterstützt 4- bis 30-schichtige Mehrschicht-PCB-Designs, was es für komplexe Schaltkreisanforderungen geeignet macht.

Kupferschichten: 35 μm (Außenlagen), 17 μm (Innenlagen)

Vorbereitungsmaterial: R-5670(G)

Kernmaterial: M6 R5775G ((HVLP))

Tiefigkeit der Platte: 2,0 mm

Oberflächenveredelung: Elektroless Nickel Immersion Gold (ENIG)

Lötmaske: Grün (oben und unten)

Seidenwand: Weiß (oben und unten)

Durch Plattierungstärke: 25 μm

Mindestspuren/Räume: 3/4 mil.

Mindestgröße des Löchers: 0,2 mm

Impedanzkontrolle
Das M6-Laminat sorgt für eine präzise Impedanzregelung für Hochfrequenzanwendungen:

Einseitige Impedanz:

75Ω (L1, 11,8 mils, Bezugsschicht 4)

50Ω (L1/L16, 5,9 mils, Bezugsschichten 2/15)

Differenzimpedanz:

100Ω (L1, 5,9 mils/7,87 mils, Bezugsschicht 2)

100Ω (L10/L12, 3,94 mils/5,9 mils, Bezugsschichten 9/11/13)

PCB-Konstruktion Details
Abmessungen der Platte: 110 mm x 110 mm (±0,15 mm)

Fertiges Kupfer Gewicht: 1 Unze (Außenschichten), 0,5 Unze/1 Unze (Innschichten)

Durchgang Füllung: 0,2 mm gefüllte und abgedeckte Durchgänge

Elektrische Prüfung: vor der Versendung zu 100% geprüft

Qualitätsstandard: IPC-Klasse 2

Typische Anwendungen
Das Laminat Megtron 6 (M6) R-5775 wird in folgenden Branchen weit verbreitet:

5G-Kommunikation: Antennen mit Millimeterwellen, HF-Frontends für AAU (Active Antenna Unit).

Automobilelektronik: 77 GHz Millimeterwellenradar, ADAS (Advanced Driver-Assistance Systems).

Datenzentren: Hochgeschwindigkeits-Server-Motherboards, 400G/800G optische Modul-PCBs.

Luft- und Raumfahrt: Hochfrequenz-Schaltplatten für Satellitenkommunikations- und Radarsysteme.

Verbraucherelektronik: Wi-Fi 6E/7-Router, AR/VR-Geräte.

Warum Megtron 6 (M6) PCB wählen?
Hohe Leistung: Optimiert für Hochfrequenz- und Hochgeschwindigkeitsanwendungen.

Kostenwirksam: Kompatibel mit der traditionellen FR-4-Verarbeitungstechnologie.

Zuverlässigkeit: Die hervorragenden thermischen und elektrischen Eigenschaften sorgen für eine langfristige Stabilität.

Weltweite Verfügbarkeit: Bereit für den weltweiten Versand

Kontaktieren Sie uns für Anfragen
Wenn Sie nach hochwertigen Leiterplatten mit Megtron 6 (M6) Laminat suchen, sind wir hier, um Ihnen zu helfen.Wir haben das Fachwissen, um zuverlässige und kostengünstige Lösungen zu liefern..
