MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

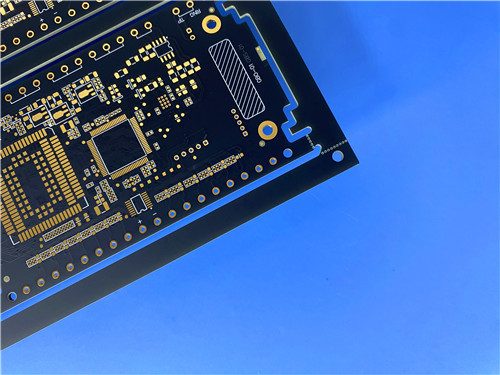

Dieses 6-Schicht-PCB aus Hochleistungs-Megtron6 (M6) R-5775G. Entwickelt für Hochgeschwindigkeits- und Verlustanwendungen, ist es ideal für Spitzentechnologien wie 5G-Kommunikation,Elektronik für den Automobilbereich, und Hochleistungsrechner.
Details zum Bau
Diese 6-schichtige Leiterplatte wurde sorgfältig entwickelt, um den hohen Anforderungen der heutigen elektronischen Geräte gerecht zu werden.
- Ausgangsmaterial: Megtron6 (M6) - R5775G (HVLP)
- Schichtzahl: 6 Schichten, so dass komplexe Schaltkreise entworfen werden können.
- Abmessungen der Platten: 81,9 mm x 53,7 mm, mit einer Toleranz von ±0,15 mm, um eine präzise Einfügung in die Gerätegehäuse zu gewährleisten.
- Minimaler Spurenbereich: 4/5 mils, um eine hohe Dichte zu ermöglichen.
- Mindestlochgröße: 0,3 mm, für verschiedene Bauteiltypen.
- Endplattendicke: 1,4 mm, optimiert für die Langlebigkeit.
- Oberflächenveredelung: Elektroless Nickel Elektroless Palladium Immersion Gold (ENEPIG), die eine ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit bietet.
Eigentum | Einheiten | Prüfmethode | Die Situation | Typischer Wert | ||
Wärme | Glasübergangstemperatur (Tg) | C | DSC | Wie empfangen | 185 | |
DMA | Wie empfangen | 210 | ||||
Temperatur der thermischen Zersetzung | C | TGA | Wie empfangen | 410 | ||
Zeit für Delam (T288) | Ohne Cu | Min. | IPC TM-650 2.4.24.1 | Wie empfangen | > 120 | |
Mit Cu | Min. | IPC TM-650 2.4.24.1 | Wie empfangen | > 120 | ||
CTE: α1 | X-Achse ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 14 - 16 | |
Y-Achse ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 14 - 16 | ||
Z-Achse ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 45 | ||
CTE: α2 | Z-Achse ppm / C | ppm / C | IPC TM-650 2.4.24 | > Tg 260 | 260 | |
Elektrotechnik | Volumenwiderstand | MΩ - cm | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 109 | |
Oberflächenwiderstand | MΩ | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 108 | ||
Dielektrische Konstante (Dk) | @ 1 GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 3.71 | |
@ 10GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 3.61 | ||
Dissipationsfaktor (Df) | @ 1 GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 0.002 | |
@ 10GHz | / | IPC TM-650 2.5.5.5 | C-24/23/50 | 0.004 | ||
FISISCISCH | Absorption von Wasser | % | IPC TM-650 2.6.2.1 | D-24/23 | 0.14 | |
Schälfestigkeit | 1 Unze (H-VLP) | KN / m | IPC TM-650 2.4.8 | Wie empfangen 08 | 0.8 | |
Entflammbarkeit | / | UL | C-48/23/50 und | 94V-0 |
Stack-Up-Konfiguration
Das Stack-Up unserer Leiterplatten ist für optimale Leistung in Hochfrequenzanwendungen konzipiert:
Kupferschichten: Mehrere Kupferschichten von 17 μm bis 35 μm, die strategisch für eine wirksame Signalübertragung platziert sind.
Prepreg Materialien: R-5670 ((G) Prepregs bieten Stabilität und Isolierung zwischen Kupferschichten.
Kernmaterial: M6 Core R5775G (HVLP) sorgt für geringe dielektrische Verluste und hohe thermische Zuverlässigkeit.
Vorteile von Megtron6 (M6) R-5775G
Hochgeschwindigkeitsleistung
Megtron6-Laminat ist speziell für Hochfrequenzanwendungen entwickelt worden. Mit einer Dielektrikkonstante von 3,4 bei 1 GHz und 3,34 bei 13 GHz minimiert es Signalverlust,Sie ist ideal für 5G-Kommunikation und andere Hochgeschwindigkeitstechnologien.
Niedriger Dielektrverlust
Der Verlustfaktor von 0,002 bei 1 GHz und 0,0037 bei 13 GHz sorgt für eine effiziente Energieübertragung, reduziert die Wärmeerzeugung und verbessert die Gesamtleistung.
Thermische Zuverlässigkeit
Der hohe Tg-Wert (> 185 °C) und die thermische Zersetzungstemperatur (Td) von 410 °C machen dieses PCB für Umgebungen mit erheblichen thermischen Herausforderungen geeignet,Anwendungen in der Automobilindustrie und in der Luftfahrt.
Umweltkonformität
Dieses PCB ist RoHS-konform und halogenfrei und entspricht den globalen Standards für grüne Fertigung.
PCB-Material: | Glasgewebe mit niedrigem DK |
Bezeichnung: | Laminat R-5775 ((G), Prepreg R-5670 ((G) |
Dielektrische Konstante: | 3.61 10 GHz |
Verlustfaktor | 0.004 10 GHz |
Anzahl der Schichten: | Mehrschicht-PCB, Hybrid-PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.6mm, 1.8mm, 2.0mm |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw. |
Typische Anwendungen
5G-Kommunikation: Basisstationen, Millimeterwellenantennen, HF-Frontends
Automobilelektronik: 77 GHz-Radarsysteme, ADAS
Datenzentren: Hochgeschwindigkeits-Server-Motherboards, optische Modul-PCB
Luft- und Raumfahrt: Leiterplatten für Satellitenkommunikation und Radar
Verbraucherelektronik: Wi-Fi 6E/7-Router, AR/VR-Geräte
Schlussfolgerung
Diese Leiterplatte aus Megtron6 ist eine zentrale Komponente der modernen Elektronik.Die fortschrittlichen Eigenschaften und Materialien bilden die Grundlage für innovative Entwürfe.. Da die Technologie weiter voranschreitet, steht diese Leiterplatte bereit, die Herausforderungen der Hochleistungs-Anwendungen von morgen zu meistern.und umweltfreundliche PCB-Lösungen.
