Einleitung:
Hallo, heute werden wir uns in die faszinierende Welt fortschrittlicher Substrate für elektronische Schaltungen vertiefen und die außergewöhnlichen Eigenschaften von AD1000 erforschen.Wir diskutieren, was AD1000 von anderen Substraten unterscheidet, sein bemerkenswertes, aus gewebtem Glas verstärktes PTFE-Material, und wie es eine unübertroffene Dimensionsstabilität und mechanische Robustheit bietet.AD1000 revolutioniert die Miniaturisierung von Schaltungen und eröffnet neue Möglichkeiten für LeistungsverstärkerAlso, lasst uns sofort loslegen!
1Elektrische Eigenschaften:
AD1000 verfügt über außergewöhnliche elektrische Eigenschaften, wobei die dielektrische Konstante je nach Dicke variiert und bei 10 GHz einen beeindruckenden Wert von 10,2 erreicht, während der Wert bei 1 MHz noch nicht bestimmt ist.Der Verlustfaktor ist ebenso bemerkenswert., mit einem Wert von 0,0023 bei 10 GHz und noch nicht bei 1 MHz bestimmt.
Der Temperaturkoeffizient der dielektrischen Konstante bei 10 GHz beträgt -380 ppm/°C, was auf signifikante Veränderungen der dielektrischen Konstante mit der Temperatur hinweist.Wenn Ihre Geräte oder Systeme auf eine konstante elektrische Leistung angewiesen sind, ist eine sorgfältige Materialwahl von entscheidender Bedeutung.
AD1000 weist hervorragende Volumenwiderstandsfähigkeit und Oberflächenwiderstandsfähigkeit auf und weist ausgezeichnete Isolierungseigenschaften auf.40x10^9 MΩ-cm und 5.36x10^7 MΩ-cm sowie Oberflächenwiderstandswerte von 1,80x10^9 MΩ und 3,16x10^8 MΩ.
Nach den IPC TM-650-Normen hält der AD1000 einer elektrischen Leistung von 622 Volt pro Mil, einer dielektrischen Ausfallspannung von mehr als 45 kV,und zeigt einen beeindruckenden Bogenwiderstand von mehr als 180 Sekunden.
2. Thermische Eigenschaften:
AD1000 zeichnet sich durch seine thermischen Eigenschaften aus, die für den zuverlässigen Betrieb des elektronischen Systems unerlässlich sind.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Darüber hinaus weist AD1000 bemerkenswerte thermische Expansionsmerkmale auf, mit einer CTE (X, Y) von 8 ppm/°C bzw. 10 ppm/°C und einer CTE (Z) von 20 ppm/°C bei 50-150oC.
| Eigentum | Einheiten | AD1000 | Prüfmethode |
| 1. Elektrische Eigenschaften | |||
| Dielektrische Konstante (kann je nach Dicke variieren) @ 10 GHz | - | 10.2 | IPC TM-650 2.5.5.5 |
| Verlustfaktor @ 10 GHz | - | 0.0023 | IPC TM-650 2.5.5.5 |
| Temperaturkoeffizient der dielektrischen Konstante, TCεr @ 10 GHz (-40-150°C) | ppm/°C | - 380 | IPC TM-650 2.5.5.5 |
| Volumenwiderstand | |||
| C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2.5.17.1 |
| Oberflächenwiderstand | |||
| C96/35/90 | MΩ | 1.80 x 109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 3.16x108 | IPC TM-650 2.5.17.1 |
| Elektrische Stärke | Volts/mil (kV/mm) | 622 (24.5) | IPC TM-650 2.5.6.2 |
| Dielektrische Auflösung | KV | > 45 | IPC TM-650 2.5.6 |
| Bogenwiderstand | Sekunde | > 180 | IPC TM-650 2.5.1 |
| 2. Thermische Eigenschaften | |||
| Zersetzungstemperatur (Td) | |||
| Anfangsbezeichnung | °C | > 500 | IPC TM-650 2.4.24.6 |
| 5% | °C | > 500 | IPC TM-650 2.4.24.6 |
| T260 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| Thermische Ausdehnung, CTE (X,Y) 50-150oC | ppm/°C | 8, 10 | IPC TM-650 2.4.41 |
| Thermische Ausdehnung, CTE (Z) 50-150oC | ppm/°C | 20 | IPC TM-650 2.4.24 |
| 3. Mechanische Eigenschaften | |||
| Schälfestigkeit bis Kupfer (1 oz/35 Mikron) | |||
| Nach thermischem Stress | Lb/in (N/mm) | >12 (2.1) | IPC TM-650 2.4.8 |
| Bei erhöhten Temperaturen (150o) | Lb/in (N/mm) | 13.6 (2.4) | IPC TM-650 2.4.8.2 |
| Nachprozesslösungen | Lb/in (N/mm) | IPC TM-650 2.4.8 | |
| Young's Modulus | kpsi (GPa) | 200 (1.38) | IPC TM-650 2.4.18.3 |
| Beugfestigkeit (Maschine/Kreuz) | KPSI (MPa) | 9.9/7.5 (68/52) | IPC TM-650 2.4.4 |
| Zugfestigkeit (Maschine/Kreuz) | KPSI (MPa) | 5.1/4.3 (35/30) | IPC TM-650 2.4.18.3 |
| Kompressionsmodul | kpsi (GPa) | > 425 (> 2,93) | ASTM D-3410 |
| Poisson-Verhältnis | - | 0.16 | ASTM D-3039 |
| 4. Physikalische Eigenschaften | |||
| Absorption von Wasser | % | 0.03 | IPC TM-650 2.6.2.1 |
| Dichte, Umgebung 23oC | G/cm3 | 3.20 | ASTM D792 Methode A |
| Wärmeleitfähigkeit | W/mK | 0.81 | ASTM E1461 |
| Entflammbarkeit | Klasse | Begegnet V0 | UL-94 |
| NASA Ausgasung, 125 °C, ≤10-6Torr | % | Einheit für die Überwachung von Luftfahrzeugen | |
| Gesamtmassenverlust | % | 0.01 | Einheit für die Überwachung von Luftfahrzeugen |
| Gesammelte Flüchtige | % | 0.00 | Einheit für die Überwachung von Luftfahrzeugen |
| Wasserdampf wiederhergestellt | % | 0.00 | Einheit für die Überwachung von Luftfahrzeugen |
3. Mechanische Eigenschaften:
AD1000 besitzt nicht nur außergewöhnliche elektrische und thermische Eigenschaften, sondern zeigt auch eine beeindruckende mechanische Festigkeit.auch nach thermischer BelastungBei erhöhten Temperaturen von 150oC bleibt die Schalenfestigkeit bei 13,6 lb/in hoch.
Mit einem Young-Modul von 200 kpsi ist der AD1000 steif und verformungsbeständig.Gewährleistung von Widerstandsfähigkeit und Langlebigkeit bei anspruchsvollen Anwendungen.
Die AD1000 weist eine Zugfestigkeit von 5,1 kpsi (Maschinenrichtung) und 4,3 kpsi (Kreuzrichtung) auf, was ihre Fähigkeit hervorhebt, Spannungen standzuhalten.mit einem Druckmodul von mehr als 425 kpsi, die Form und Strukturintegrität bei erheblichen Druckbelastungen erhalten.
4. physikalische Eigenschaften:
AD1000 weist hervorragende physikalische Eigenschaften auf, darunter eine geringe Wasserabsorptionsrate von nur 0,03%, was eine außergewöhnliche Feuchtigkeitsbeständigkeit gewährleistet.eine leichte, aber robuste Lösung für verschiedene elektronische AnwendungenDie Wärmeleitfähigkeit von AD1000 beträgt 0,81 W/mK, was eine effiziente Wärmeableitung ermöglicht und die Gesamtleistung des Geräts verbessert.
AD1000 erfüllt strenge Flammabilitätsstandards und erreicht eine V0-Klassifizierung in der UL-94-Klassifizierung.und Wasserdampf bei 125oC und ≤10-6 torr zurückgewonnen.

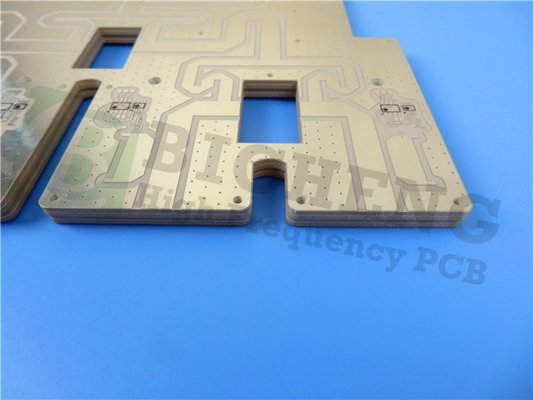

Unsere PCB-Kapazität (AD1000):
| PCB-Material: | Gewebtes Glas, verstärkt mit PTFE/Keramik gefüllt |
| Bezeichnung: | AD1000 |
| Dielektrische Konstante: | 10.2 |
| Verlustfaktor | 0.0023 10 GHz |
| Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielektrische Dicke: | 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm ), 125mil (3.175mm ), 127mil (3.226mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Immersionsgold, HASL, Immersionssilber, Immersionstin, OSP, Bares Kupfer, reines Gold, ENEPIG usw. |
Schlussfolgerung:
AD1000 ist ein bemerkenswertes Substrat mit unvergleichlichen elektrischen, thermischen, mechanischen und physikalischen Eigenschaften.Sein einzigartiges, aus gewebtem Glas verstärktes PTFE-Material bietet außergewöhnliche Dimensionsstabilität und mechanische Robustheit, so dass es eine ideale Wahl für anspruchsvolle Anwendungen in Leistungsverstärkern, Filtern, Kupplungen und mehr ist.
Mit unserem Fachwissen und unseren fortschrittlichen Fähigkeiten können wir zuverlässige und leistungsstarke PCB-Lösungen liefern, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.
