1.0mm Epoxidglas ITEQ FR4 2 Schicht-Leiterplatte-Immersion silbernes PWB

MOQ:	1PCS
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-470.V1.0

Grundmaterial:

Anzahl der Ebenen:

2 Schichten

PCB-Dicke:

1.0mm ±0.1

PCB-Größe:

120 x 79 mm = 4 Stück

Lötmaske:

Siebdruck:

Kupfergewicht:

1 Unze

Oberflächenbeschaffenheit:

Eintauchen Silber

Hervorheben:

1.0mm 2 Schicht-Leiterplatte

ITEQ FR4 2 Schicht-Leiterplatte

Immersion ITEQ FR4 silbernes PWB

Produktbeschreibung

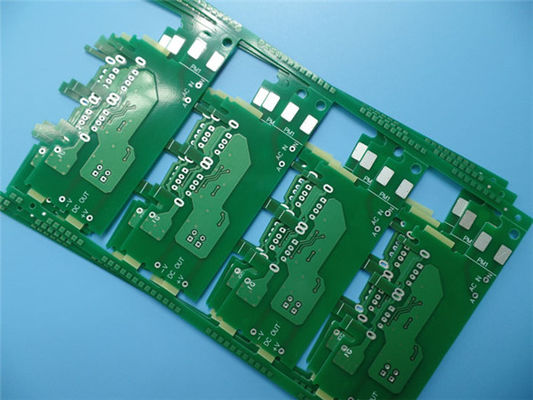

Immersion Silber PCB auf 1,0 mm Epoxiglas ITEQ FR-4 2 Schicht Schaltplatte für USB-Ladegerät

1.1 Allgemeine Beschreibung

Dies ist eine Art 2-Schicht-Druckschirmplatte, die auf FR-4-Substrat mit Tg 170 °C für die Anwendung von USB-Ladegeräten gebaut wurde.0 mm dick mit weißer Seidenmaske (Taiyo) auf grüner Lötmaske (Nanya) und Eintaußel-Silber auf PadsDas Basismaterial stammt aus Taiwan ITEQ liefern 4 bis PCB pro Panel. Sie werden nach IPC 6012 Klasse 2 hergestellt, wobei die bereitgestellten Gerber-Daten verwendet werden. Jedes 30 Panels sind für den Versand verpackt.

1.2 Merkmale und Vorteile

Ausgezeichnete Wärmebeständigkeit und geeignet für bleifreie Verfahren

Kann horizontal betrieben werden und hat hohe Effizienz

AOI-Inspektion

Erfüllung Ihrer PCB-Anforderungen vom Prototyp bis zur Massenproduktion.

12 Stunden Angebot

Kapazität für PCB-Prototypen

1.3 Anwendung

Router drahtlos

Bluetooth-Adapter für den PC

Motorsteuerung

GSM-Verfolgung

Modem HSDPA

1.4 Parameter und Datenblatt

PCB-Größe	120 x 79 mm = 4 PCS
TYPE des Boards	Doppelseitige PCB
Anzahl der Schichten	2 Schichten
Oberflächenbefestigungskomponenten	- Ja, das ist es.
Durch Lochkomponenten	- Ja, das ist es.
Layer Stackup	Kupfer ------- 17,8um ((0,5 oz) + PLAT
	FR-4 0,8 mm
	Kupfer ------- 17,8um ((0,5 oz) + PLAT
Technik
Mindestspuren und Raum:	4 ml/4 ml
Mindest- und Höchstlöcher:	0.5/3.8 mm
Anzahl der verschiedenen Löcher:	4
Anzahl der Bohrlöcher:	135
Anzahl der geschliffenen Schlitze:	1
Anzahl der inneren Ausschnitte:	0
Impedanzkontrolle	Nein
BORT-Material
Epoxiglas:	FR-4, ITEQ IT-180A TG>170
Endfolie äußerlich:	1 Unze
Endfolie im Inneren	0 Unzen
Endhöhe der PCB:	1.0 mm ± 0.1
Beschichtung und Beschichtung
Oberflächenbearbeitung	Untertauchsilber, Ag> 0,15 μm
Lötmaske gilt für:	Ober und Unter, 12 Mikonen Minimum.
Farbe der Lötmaske:	Grün, LP-4G G-05, Nanya geliefert
Typ der Lötmaske:	LPSM
Kontur/Schnitt	Routing
Markierung
Seite der Komponentenlegende	Top
Farbe der Komponentenlegende	Weiß, S-380W, Taiyo geliefert.
Herstellername oder -logo:	Auf der Tafel in einem Dirigenten und mit Beinen markiert
Durch	Durchlöchert (PTH), überzeltet.
BEMERKUNG der Entflammbarkeit	UL 94-V0 Genehmigung MIN.
Dimensionstoleranz
Ausmaß des Umrisses:	0.0059" (0,15mm)
Plattierung:	0.0030" (0,076mm)
Toleranz für Bohrungen:	0.002" (0,05 mm)
TEST	100% elektrischer Test vor der Lieferung
Art der zu liefernden Kunstwerke	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
Dienstleistungsbereich	Weltweit, weltweit.

1.5 ITEQ Laminat/Vorbereitung: IT-180ATC / IT-180ABS

Eigentum	Dicke < 0,50 mm		Stärke: 0,50 mm		Einheiten	Prüfmethode
	[0.0197 Zoll]		[0.0197 Zoll]		Einheiten	Prüfmethode
	Typischer Wert	Spezifikationen	Typischer Wert	Spezifikationen	Metrische	IPC-TM-650
	Typischer Wert	Spezifikationen	Typischer Wert	Spezifikationen	(englisch)	(oder wie angegeben)
Schälfestigkeit, minimale					N/mm	2.4.8
A. Kupferfolie mit niedrigem Profil und Kupferfolie mit sehr niedrigem Profil - alle Kupfermassen > 17 mm					(lb/Zoll)	2.4.8.2
B. Kupferfolie mit Standardprofil	0.88 (5.0)	0.70 (4.00)	0.88 (5.0)	0.70 (4.00)		2.4.8.3
1Nach thermischem Stress
2. bei 125°C
3. Nachprozesslösungen	1.23 (7.0)	0.80 (4.57)	1.40 (8.0)	1.05 (6.00)
	1.05 (6.0)	0.70 (4.00)	1.23 (7.0)	0.70 (4.00)
	1.05 (6.0)	0.55 (3.14)	1.23 (7.0)	0.80 (4.57)
Volumenwiderstand, mindestens					MW-cm	2.5.17.1
A. C-96/35/90	3.0x10¹⁰	106	- Ich weiß nicht.	- Ich weiß nicht.
B. Nach Feuchtigkeitsbeständigkeit	- Ich weiß nicht.	- Ich weiß nicht.	3.0x10¹⁰	104
C. bei erhöhter Temperatur E-24/125	5.0x10¹⁰	103	1.0x10¹⁰	103
Oberflächenwiderstand, mindestens					MW	2.5.17.1
A. C-96/35/90	3.0x10¹⁰	104	- Ich weiß nicht.	- Ich weiß nicht.
B. Nach Feuchtigkeitsbeständigkeit	- Ich weiß nicht.	- Ich weiß nicht.	3.0x10¹⁰	104
C. bei erhöhter Temperatur E-24/125	4.0x10¹⁰	103	4.0x10¹⁰	103
Feuchtigkeitsabsorption, maximal	- Ich weiß nicht.	- Ich weiß nicht.	0.12	0.8	%	2.6.2.1
Dielektrische Auflösung, mindestens	- Ich weiß nicht.	- Ich weiß nicht.	60	40	KV	2.5.6
Durchlässigkeit (Dk, 50% Harzgehalt)		5.4		5.4	- Ich weiß nicht.
(Laminat und Laminatprepreg)
A. 1MHz	4.4		4.4			2.5.5.9
B. 1 GHz	4.4		4.4
C. 2 GHz	4.2		4.3			2.5.5.13
D. 5 GHz	4.1		4.1
E. 10 GHz	4		4.1
Verlusttangent (Df, 50% Harzgehalt)		0.035		0.035	- Ich weiß nicht.
(Laminat und Laminatprepreg)
A. 1MHz	0.015		0.014			2.5.5.9
B. 1 GHz	0.015		0.015
C. 2 GHz	0.015		0.015			2.5.5.13
D. 5 GHz	0.016		0.016
E. 10 GHz	0.017		0.016
Beugfestigkeit, mindestens					N/mm²	2.4.4
A. Längenrichtung	- Ich weiß nicht.	- Ich weiß nicht.	500 bis 530	415	(lb/in)²)
	- Ich weiß nicht.	- Ich weiß nicht.	(72.500-76.850)	- 60 Jahre.190
B. Querschnitt	- Ich weiß nicht.	- Ich weiß nicht.	410 bis 440	345
	- Ich weiß nicht.	- Ich weiß nicht.	(59 450-63 800)	- 50 und 50.140
Bogenwiderstand, mindestens	125	60	125	60	s	2.5.1
Wärmebelastung 10 s bei 288°C [550,4F],mindestens					Ratings	2.4.13.1
A. nicht gehauen	Pass	Pass visuell	Pass	Pass visuell
B. geätzt	Pass	Pass visuell	Pass	Pass visuell
Elektrische Stärke, minimale	45	30	- Ich weiß nicht.	- Ich weiß nicht.	KV/mm	2.5.6.2
(Laminat und Laminatprepreg)	45	30	- Ich weiß nicht.	- Ich weiß nicht.	KV/mm	2.5.6.2
Entflammbarkeit	V-0	V-0	V-0	V-0	Ratings	UL94
(Laminat und Laminatprepreg)	V-0	V-0	V-0	V-0	Ratings	UL94
Glasübergangstemperatur (DSC)	175	170 mindestens	175	170 mindestens	̊C	2.4.25
Zersetzungstemperatur	- Ich weiß nicht.	- Ich weiß nicht.	345	340 mindestens	̊C	2.4.24.6
Zersetzungstemperatur	- Ich weiß nicht.	- Ich weiß nicht.	345	340 mindestens	̊C	(5% Gewichtsverlust)
X/Y-Achse CTE (40°C bis 125°C)	- Ich weiß nicht.	- Ich weiß nicht.	10 bis 13	- Ich weiß nicht.	PPM/ ̊C	2.4.24
Z-Achse CTE						2.4.24
A. Alpha 1	- Ich weiß nicht.	- Ich weiß nicht.	45	Maximal 60	PPM/ ̊C
B. Alpha 2	- Ich weiß nicht.	- Ich weiß nicht.	210	Höchstens 300	PPM/ ̊C
C. 50 bis 260 Grad C	- Ich weiß nicht.	- Ich weiß nicht.	2.7	3.0 höchstens	%
Wärmewiderstand						2.4.24.1
A. T260	- Ich weiß nicht.	- Ich weiß nicht.	> 60	Mindestens 30	Das Wort hat der Präsident.
B. T288	- Ich weiß nicht.	- Ich weiß nicht.	> 30	Mindestens 15	Das Wort hat der Präsident.
CAF-Widerstand	- Ich weiß nicht.	- Ich weiß nicht.	Pass	AABUS	Erfolgreich/nicht erfolgreich	2.6.25
