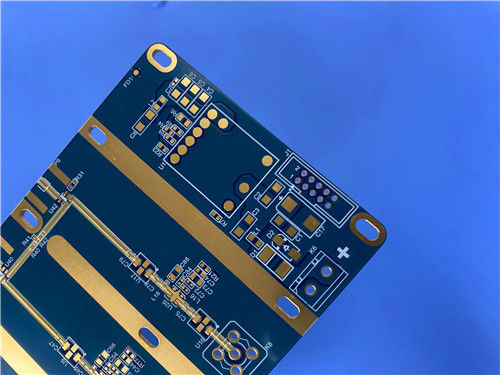

12-Schicht-M6 PCB-Impedanzsteuerung ENIG-Mehrschicht-Leiterplatte

MOQ:	1Stk
Preis:	USD9.99-99.99
Standardverpackung:	Vakuumbeutel+Kartons
Lieferfrist:	8-9 Arbeitstage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Prozent pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-332.V1.0

Grundmaterial:

Megtron6 (M6) R-5775G(HVLP) + Prepreg R-5670(G)

Schichtzahl:

12 Schichten

Dicke der Leiterplatte:

2.12mm

PCB-Größe:

220 mm x 60 mm pro Einheit (Toleranz: ±0,15 mm)

Seidenbildschirm:

Lötmaske:

Kupfergewicht:

Äußere Schichten (L1, L12): 1 oz (1,4 mil / 35 μm) Innere Schichten: 0,5 oz (0,7 mil / 17 μm) oder 1

Oberflächenbeschaffenheit:

Elektrololes Nickel -Eintauchgold (Enig)

Hervorheben:

12-Schicht-M6-PCB mit ENIG

Mehrschicht-Schaltplatte zur Impedanzkontrolle

Hochgeschwindigkeits-PCB mit Garantie

Produktbeschreibung

12-Schicht-M6 PCB-Impedanzsteuerung ENIG-Mehrschicht-Leiterplatte

Diese 12-schichtige starre Leiterplatte wurde mit Panasonic Megtron6 (M6) R-5775 entwickelt.Kupferplattiert-Laminat (CCL) mit geringem Verlust (low-loss) - um eine außergewöhnliche Signalintegrität und -zuverlässigkeit für anspruchsvolle Hochfrequenzanwendungen zu bieten.

Einzelheiten zu PCB

Parameter	Spezifikation
Anzahl der Schichten	12-schichtige starre PCB
Ausgangsmaterial	Megtron6 (M6) R-5775G (HVLP) + Prepreg R-5670 (G)
Abmessungen des Boards	220 mm x 60 mm pro Einheit (Toleranz: ±0,15 mm)
Endplattendicke	2.12 mm
Kupfergewicht	Außenschichten (L1, L12): 1 oz (1,4 mils / 35μm) Innenlagen: 0,5 oz (0,7 mils / 17 μm) oder 1 oz (35 μm) (pro Stapel)
Durch Plattierungstärke	25 μm
Mindestspuren-/Raumbereich	3 ml / 3 ml
Mindestgröße des Lochs	0.2 mm
Durchgängen	459 insgesamt (ohne blinde Durchläufe); mit Harz gefüllte Durchläufe von 0,2 mm und 0,4 mm + Verkleidung
Oberflächenbearbeitung	Elektroless Nickel Immersion Gold (ENIG)
Seidenfilter	Oben (L1): Weiß; unten (L12): Weiß
Lötmaske	oben (L1): Blau; unten (L12): Blau
Qualitätssicherung	100% Elektroprüfung vor der Verbringung
Artwork Format	Gerber RS-274-X
Qualitätsstandard	IPC-Klasse 3

PCB-Präzisionsstapeln

Typ der Schicht	Spezifikation	Stärke
Kupferschicht (Außenoberfläche - L1)	Kupfer_Schicht_1	35 μm (1 oz)
Vorbereitung	R-5670(G) 1080 (68%) × 1	810,4 μm
Kupferschicht (innere - L2)	Kupfer_Schicht_2	35 μm (1 oz)
Megtron6 Kern	M6 Kern R5775G (HVLP)	75 μm
Kupferschicht (innere - L3)	Kupfer_Schicht_3	17 μm (0,5 oz)
Vorbereitung	R-5670(G) 3313 (59%) × 2	2190,9 μm
Kupferschicht (innere - L4)	Kupfer_Schicht_4	17 μm (0,5 oz)
Megtron6 Kern	M6 Kern R5775G (HVLP)	75 μm
Kupferschicht (innere - L5)	Kupfer_Schicht_5	17 μm (0,5 oz)
Vorbereitung	R-5670(G) 3313 (59%) × 2	216.5 μm
Kupferschicht (innere - L6)	Kupfer_Schicht_6	35 μm (1 oz)
Megtron6 Kern	M6 Kern R5775G (HVLP)	400 μm (Dicke Kern für Stabilität)
Kupferschicht (innere - L7)	Kupfer_Schicht_7	35 μm (1 oz)
Vorbereitung	R-5670(G) 3313 (59%) × 2	2150,6 μm
Kupferschicht (innere - L8)	Kupfer_Schicht_8	17 μm (0,5 oz)
Megtron6 Kern	M6 Kern R5775G (HVLP)	75 μm
Kupferschicht (innere - L9)	Kupfer_Schicht_9	17 μm (0,5 oz)
Vorbereitung	R-5670(G) 3313 (59%) × 2	2190,8 μm
Kupferschicht (innere - L10)	Kupfer_Schicht_10	17 μm (0,5 oz)
Megtron6 Kern	M6 Kern R5775G (HVLP)	75 μm
Kupferschicht (innere - L11)	Verbrennungs- und Verbrennungsmittel	35 μm (1 oz)
Vorbereitung	R-5670(G) 1080 (68%) × 1	810,4 μm
Kupferschicht (Außenboden - L12)	Kupfer_Schicht_12	35 μm (1 oz)

Kritische Impedanzregelung (50-Ohm-Einzelpunkt)

Impedanz-ID	Ausstattung	Schicht	Spurenbreite	Referenzschichten	Zielimpedanz
Impedanz-1	Einziges Ziel	L1 (Oberster Bereich)	5.71 Millimeter	Nach unten: L2	50 Ohm
Impedanz-2	Einziges Ziel	L3 (innere)	4.31 Millimeter	Oberste: L2; Unterste: L4	50 Ohm
Impedanz-3	Einziges Ziel	L5 (innere)	4.71 Millimeter	Oberseite: L4; Unterseite: L7	50 Ohm
Impedanz-4	Einziges Ziel	L8 (innere)	4.51 Millimeter	Oberseite: L7; Unterseite: L9	50 Ohm
Impedanz-5	Einziges Ziel	L10 (innere)	4.31 Millimeter	Oberseite: L9; Unterseite: L11	50 Ohm

Die Prüfungen werden in der folgenden Tabelle durchgeführt:

Das Panasonic Megtron6 (M6) R-5775 ist ein hochwertiges mehrschichtiges Kupferlaminat (CCL), das für Hochfrequenz-, Hochgeschwindigkeits- und zuverlässige elektronische Systeme entwickelt wurde.Konzipiert für die hohen Anforderungen von 5G, Millimeterwellen- und Hochleistungsrechneranwendungen (HPC) kombiniert er einen geringen Dielektrverlust (Df), eine stabile Dielektrkonstante (Dk),und außergewöhnliche thermische Zuverlässigkeit - ermöglicht eine nahtlose Übertragung von Hochgeschwindigkeitssignalen mit minimaler Dämpfung.

Als halogenfreies, RoHS-konformes Material entspricht Megtron6 den grünen Fertigungsstandards und unterstützt gleichzeitig 4-30-Schicht-PCB-Designs, was es für komplexe Schaltkreisarchitekturen vielseitig macht.Durch die Kompatibilität mit der traditionellen Verarbeitungstechnologie FR-4 ist keine spezielle Ausrüstung erforderlich., wodurch die Produktionskosten ohne Beeinträchtigung der Leistung gesenkt werden.

Hauptmerkmale von Megtron6 (M6) R-5775

Eigentum	Spezifikation
Dielektrische Konstante (Dk)	3.4 (1GHz/23°C); 3,34 (13GHz)
Dissipationsfaktor (Df)	0.002 (1GHz/23°C); 0,0037 (13GHz)
Koeffizient der thermischen Ausdehnung (CTE)	X-Achse: 16 ppm/°C; Y-Achse: 16 ppm/°C; Z-Achse: 45 ppm/°C
Glasübergangstemperatur (Tg)	> 185°C (DSC-Methode); 210°C (DMA-Methode)
Temperatur der thermischen Zersetzung (Td)	410°C (TGA-Methode)
Schichtunterstützung	4-30 Schicht-Mehrschicht-PCB-Designs
Umweltkonformität	RoHS-konform; halogenfrei
Herstellungsverträglichkeit	Traditionelle Verarbeitung von FR-4 (keine spezielle Ausrüstung erforderlich)
Flammbarkeit	UL 94 V-0

Typische Anwendungen

Diese 12-Schicht-Megtron6-PCB ist für leistungsstarke Hochfrequenzsysteme in verschiedenen Branchen entwickelt:

5G-Kommunikation: Millimeterwellen-Antennen, AAU (Active Antenna Unit) RF-Frontends und 5G-Basisstationshardware.
Automobilelektronik: 77 GHz Millimeterwellenradar, ADAS (Advanced Driver-Assistance Systems) und autonome Fahrsensoren.
Datenzentren: Hochgeschwindigkeits-Server-Motherboards, 400G/800G-Optikmodul-PCBs und Bandbreitenverbindungen.
Luft- und Raumfahrt und Verteidigung: Satellitenkommunikationssysteme, Hochfrequenz-Radarkreisläufe und Avionik.
Verbraucherelektronik: Wi-Fi 6E/7-Router, AR/VR-Geräte und Hochleistungscomputerperipheriegeräte.
