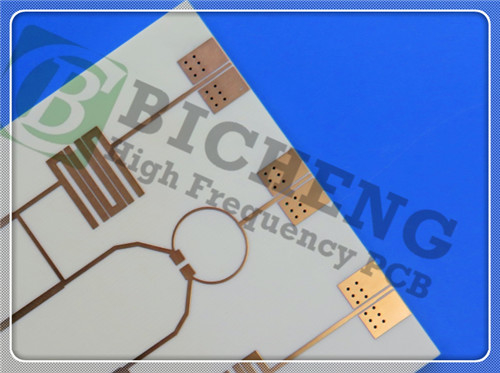

WL-CT338 PCB 30mil Doppelseitig mit Immersion Silber

In der sich ständig weiterentwickelnden Elektroniklandschaft wächst die Nachfrage nach Hochfrequenzverlässlichkeit und Leistung weiter.speziell für diese Anforderungen entwickeltIn diesem Artikel werden die komplizierten Details des WL-CT338 eingehend untersucht und seine Zusammensetzung, Merkmale, Anwendungen und Vorteile gegenüber konkurrierenden Materialien hervorgehoben.

1Einführung in WL-CT338

Das PCB WL-CT338 ist ein ausgeklügeltes Produkt, das aus mit Stoff bedeckten Kupferplattierten aus organischem Polymer-Keramikglasfaserlaminaten hergestellt wird.Seine thermosettende Harzstruktur besteht aus Kohlenwasserstoffharz, Keramik und Glasfaserkleidung, die zusammenarbeiten, um eine Leistung mit geringem Verlust zu erzielen, die für Hochfrequenzanwendungen unerlässlich ist.Die Konstruktion dieser PCB erleichtert Verarbeitungstechniken, die denen von FR4-Materialien ähneln, die eine benutzerfreundliche Alternative zu herkömmlichen PTFE-Materialien bieten.

Zusammensetzung und Merkmale

Die dielektrische Schicht des WL-CT338 kombiniert Kohlenwasserstoffharz und Verbundkeramik und gewährleistet:

- Niedriger Verlust: Ideal für Hochfrequenzkonstruktionen, die Signalzerstörung reduzieren.


- Hochtemperaturbeständigkeit: Mit einer Glasübergangstemperatur (Tg) über 280°C eignet es sich für Umgebungen, in denen thermische Stabilität von entscheidender Bedeutung ist.


- Temperaturstabilität: Er weist einen stabilen Temperaturkoeffizienten der dielektrischen Konstante auf und gewährleistet eine gleichbleibende Leistung bei unterschiedlichen Temperaturen.

2. Hauptmerkmale

Dielektrische Eigenschaften

Die WL-CT338 verfügt über beeindruckende dielektrische Eigenschaften:

- Dielektrische Konstante: 3,38 bei 10 GHz und 23°C, was ein ausgezeichnetes Gleichgewicht zwischen Signalgeschwindigkeit und Signalverlust bietet.


- Dissipationsfaktor: Ein niedriger Dissipationsfaktor von 0,0029 bei 10 GHz minimiert den Energieverlust bei Hochfrequenzanwendungen.

Wärmebewirtschaftung

Die WL-CT338 verfügt über folgende Funktionen:

- Wärmeleitfähigkeit: Eine Wärmeleitfähigkeit von 0,7 W/MK sorgt für eine effiziente Wärmeableitung und schützt sensible Komponenten.


- Niedrige thermische Ausdehnung: Die Übereinstimmung des Kupfer-CTE (Koeffizient der thermischen Ausdehnung) in X-Achse (14 ppm/°C), Y-Achse (16 ppm/°C) und Z-Achse (50 ppm/°C) fördert die strukturelle Integrität und Zuverlässigkeit.

Feuchtigkeitsbeständigkeit

Mit einer Feuchtigkeitsabsorptionsrate von nur 0,04 Prozent ist der WL-CT338 so konzipiert, dass er feuchten Umgebungen standhält, elektrische Leistung und Langlebigkeit beibehält.

3. PCB-Konstruktionsdetails

Es verfügt über eine robuste 2-Schicht starre PCB Stackup:

- Kupferschichten: Zwei Kupferschichten von 35 μm, die eine 0,762 mm (30 ml) lange Schicht aus WL-CT338 dielektrischem Material umschließen.


- Abmessungen: Die Platte misst 68,5 mm x 108,3 mm mit einer Endstärke von 0,6 mm.


- Spezifikationen für Spuren und Löcher: Konzipiert mit einer Mindestspuren-/Länge von 4/6 Millimetern und einer Mindestlöchergröße von 0,3 mm, für verschiedene Bauteiltypen.

Oberflächenbearbeitung und Qualitätssicherung

Die Oberflächenveredelung erfolgt durch eine Vertiefungssilberbeschichtung, ergänzt durch grüne Lötmasken und weißes Seidenbildschirm für eine verbesserte Sichtbarkeit.Jede PCB wird vor dem Versand einem strengen elektrischen Test unterzogen., um sicherzustellen, dass jede Einheit hohe Qualitätsstandards erfüllt.

4. Anwendungen

Die WL-CT338 PCB ist vielseitig und bietet Anwendungen in verschiedenen Branchen:

- Telekommunikation: Ideal für Antennen von Basisstationen und Satellitenkommunikationssysteme, bei denen die Signalintegrität von größter Bedeutung ist.


- Automobilindustrie: In Radarsystemen, Sensoren und Navigationssystemen eingesetzt und trägt zur Weiterentwicklung der Automobiltechnologie bei.


- HF-Technologie: Unterstützt Leistungsverstärker und HF-Geräte, um einen zuverlässigen Betrieb in Hochfrequenz-Szenarien zu gewährleisten.


- WIMAX und verteilte Antennen: geeignet für moderne drahtlose Kommunikationssysteme, die die Konnektivität und Leistung verbessern.

5Warum WL-CT338 wählen?

Die WL-CT338 PCB ist nicht nur ein Produkt, sondern stellt ein Engagement für Qualität, Leistung und Innovation dar.

- Leichtigkeit der Verarbeitung: Ähnliche Verarbeitungsverfahren wie bei FR4-Materialien vereinfachen Design und Produktion.


- Konsistente Leistung: Eine hohe Stabilität der dielektrischen Eigenschaften gewährleistet eine zuverlässige Funktionalität bei anspruchsvollen Anwendungen.


- Globale Verfügbarkeit: Der WL-CT338 ist weltweit verfügbar und somit für verschiedene Projekte zugänglich.

Schlussfolgerung

Zusammenfassend ist Wanglings WL-CT338 PCB eine hochmoderne Lösung für Hochfrequenzkonstruktionen, die fortschrittliche Materialien mit robuster Konstruktion verbindet.kombiniert mit seiner Vielseitigkeit in Anwendungen, machen es zu einer ausgezeichneten Wahl für Ingenieure und Hersteller, die ihre elektronischen Entwürfe verbessern möchten.Die WL-CT338 wird zweifellos eine zentrale Rolle bei der Gestaltung der Zukunft der Hochfrequenzschaltungen spielen.
