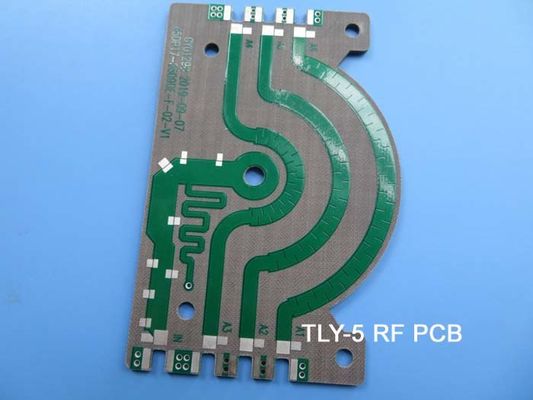

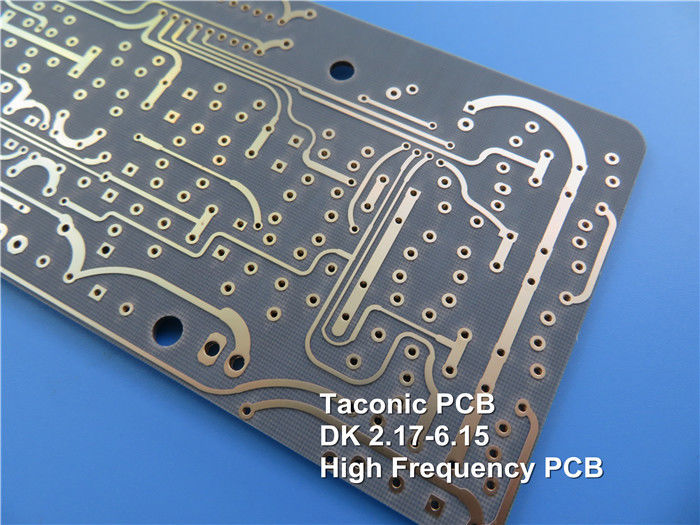

2 Schicht TLY-5 Immersion Tin Pcb für Hochfrequenzprojekt

Überblick über TLY-5-Laminate
Die Grundlage des TLY-5 PCB liegt in seiner fortschrittlichen Laminat-Zusammensetzung.TLY-5 bietet im Vergleich zu herkömmlichen PTFE-Verbundwerkstoffe mit geschnittener Faser eine überlegene DimensionstabilitätDiese Stabilität ist für die Produktion in großen Stückzahlen von entscheidender Bedeutung, wo Konsistenz und Zuverlässigkeit von größter Bedeutung sind.

Wesentliche Merkmale des Materials

Dielektrische Konstante (Dk): Mit einem Wert von 2,2 und einer geringen Toleranz von ±0,02 bei 10 GHz/23°C sorgt die TLY-5-PCB für einen minimalen Signalverlust und eine außergewöhnliche Leistung in Hochfrequenzumgebungen.

Verlusttangent (Df): Mit nur 0,0009 bei 10 GHz trägt der geringe Ablösungsfaktor zu einer hohen Signalintegrität bei und ist somit ideal für Anwendungen mit hoher Präzision geeignet.

Feuchtigkeitsabsorption: Eine Feuchtigkeitsabsorptionsrate von nur 0,02% minimiert das Risiko einer Verschlechterung der Leistung im Laufe der Zeit, insbesondere in feuchten Umgebungen.

Vorteile von TLY-5 PCB
1Dimensional stabil.
Einer der wichtigsten Vorteile des TLY-5-PCB ist seine Dimensionsstabilität, die dafür sorgt, dass die Platte unter unterschiedlichen Umgebungsbedingungen ihre Integrität beibehält.Verringerung der Gefahr von Verformungen oder Verformungen während der Herstellung oder des Betriebs.

2. Niedriger Dissipationsfaktor
Die geringe DF des TLY-5 PCB erhöht die Signalintegrität und eignet sich daher für Hochfrequenzanwendungen, bei denen selbst geringe Verluste zu erheblichen Leistungsproblemen führen können.Diese Eigenschaft ist für Radarsysteme und Millimeterwellenantennen von entscheidender Bedeutung.

3. Niedrige Feuchtigkeitsabsorption
Die minimale Feuchtigkeitsabsorption des TLY-5-PCB schützt vor Leistungsabnahme.Diese Eigenschaft ist besonders für Außenanwendungen oder Umgebungen mit schwankender Luftfeuchtigkeit von Vorteil.

4. Hohe Kupfer-Pellerfestigkeit
Die TLY-5-PCB verfügt über eine hohe Kupferschalenfestigkeit, die bei anspruchsvollen Anwendungen Langlebigkeit und Zuverlässigkeit gewährleistet.Dieses Merkmal ist unerlässlich, um sicherzustellen, daß die leitfähigen Schichten unter mechanischer Belastung intakt bleiben.

5. Einheitliche Dielektrikkonstante
Die durchgängig gleichbleibende dielektrische Konstante ermöglicht eine vorhersehbare Leistung, die für Anwendungen von entscheidender Bedeutung ist, bei denen eine präzise Signalübertragung erforderlich ist.

Details zum Bau
Diese PCB ist als zweilagige starre Platte konstruiert, die speziell für Hochfrequenzanwendungen konzipiert wurde.
Bauwesen:

Kupferschichten: Jede Kupferschicht misst 35 μm und bietet eine hervorragende Leitfähigkeit.

Kernmaterial: Der TLY-5-Kern ist 0,762 mm (30 mil) dick und trägt zur mechanischen Stabilität des Boards bei.

Mindestspuren- und Löchergrößen: Die Platte unterstützt eine Mindestspuren-/Laufffläche von 4/5 Millimeter und eine Mindestlöchergröße von 0,3 mm, wodurch komplizierte Designs und hochdichte Layouts möglich sind.

Dicke und Gewicht: Die fertige Platte ist 0,8 mm dick, mit einem Kupfergewicht von 1,4 ml auf den Außenschichten, was eine ausreichende Leitfähigkeit ohne Kompromisse bei der Größe gewährleistet.

Qualitätssicherung
Vor der Lieferung wird jedes TLY-5-PCB zu 100% elektrisch getestet, um Funktionalität und Zuverlässigkeit zu gewährleisten.

Anwendungen von TLY-5 PCB
Die TLY-5-PCB ist vielseitig und ideal für eine Vielzahl von Anwendungen, darunter:

Automotive Radar: Das TLY-5-PCB unterstützt hochfrequente Signale, die für eine genaue Erkennung und Navigation erforderlich sind.

Satelliten- und Mobilfunkkommunikation: Seine geringen Verluste und seine stabilen Eigenschaften machen ihn für Kommunikationsgeräte geeignet, die in schwierigen Umgebungen betrieben werden.

Leistungsverstärker: Die TLY-5-PCB ist für hohe Leistungsniveaus konzipiert und ist somit eine ausgezeichnete Wahl für die Verstärkung von Signalen in verschiedenen Anwendungen.

LNBs, LNAs und LNCs: Diese Komponenten sind in der Satellitentechnologie unerlässlich, und das TLY-5 PCB gewährleistet eine optimale Leistung beim Empfang und der Verarbeitung von Signalen.

Luft- und Raumfahrtanwendungen: Mit seiner leichten und stabilen Konstruktion ist das TLY-5-PCB eine zuverlässige Wahl für Luft- und Raumfahrttechnik, bei der Leistung und Zuverlässigkeit von entscheidender Bedeutung sind.

Ka-, E- und W-Band-Anwendungen: Die TLY-5-PCB ist so konzipiert, dass sie in diesen Hochfrequenzbändern effektiv arbeitet, was sie für modernste Kommunikationstechnologien geeignet macht.

Schlussfolgerung
Die TLY-5-PCB stellt einen bedeutenden Fortschritt in der Leiterplattentechnologie dar.und außergewöhnliche dielektrische Leistung, machen es zur idealen Lösung für Hochfrequenzanwendungen in verschiedenen Branchen.Die TLY-5 PCB ist bereit, die Herausforderungen der elektronischen Anforderungen von morgen zu meistern..

Für Ingenieure und Hersteller, die eine zuverlässige, leistungsstarke PCB-Lösung suchen, ist die TLY-5 eine Investition in Qualität und Innovation, die in der heutigen Wettbewerbslandschaft zum Erfolg führt.
