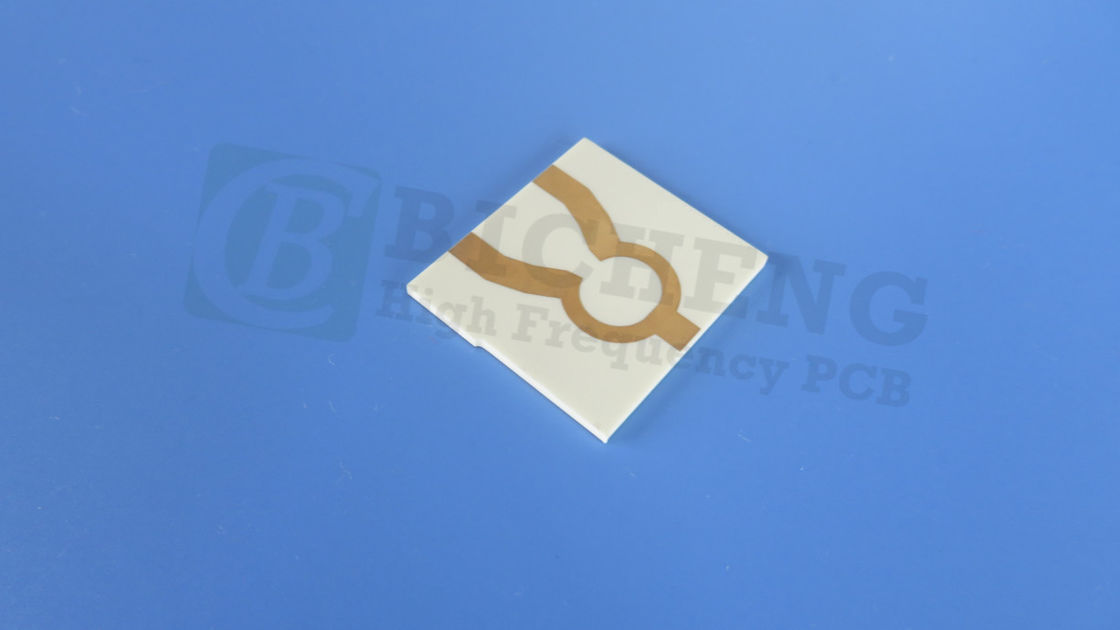

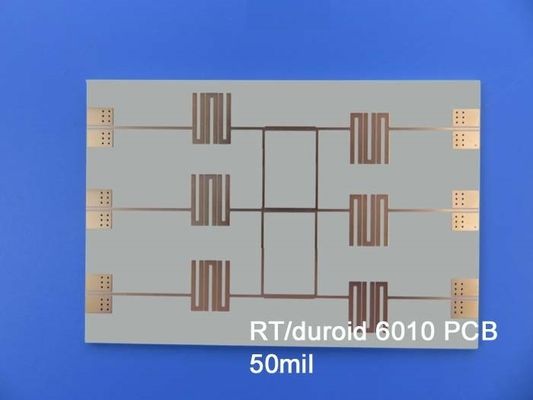

RT / Duroid 6010.2LM 2-Schicht-PCB-Board für Mikrowellen-Schaltkreisentwicklung

Die RT/Duroid 6010.2LM-PCB, eine leistungsstarke Lösung, speziell für elektronische und Mikrowellen-Schaltkreis-Anwendungen entwickelt.Dieses Laminat bietet eine hohe dielektrische Konstante, so dass es ideal für Anwendungen mit erheblicher Schaltkreisgrößenreduzierung geeignet ist.Gewährleistung einer zuverlässigen und wiederholbaren Leistung der Schaltung.

Was ist RT/Duroid 6010.2LM?
RT/duroid 6010.2LM ist ein ausgeklügeltes Laminatmaterial, das aus keramischen PTFE-Verbundwerkstoffen besteht.bei denen traditionelle Materialien zu kurz kommen könnenDie hohen dielektrischen Konstanten und die geringen Verlustmerkmale machen dieses Laminat besonders geeignet für Anwendungen im X-Band und darunter.

Wesentliche Merkmale
1. Hohe Dielektrikkonstante (Dk):
Der RT/Duroid 6010.2LM verfügt über eine Dk von 10,2 ± 0,25 bei 10 GHz. Diese hohe dielektrische Konstante ermöglicht eine signifikante Reduzierung der Schaltkreisgröße und ermöglicht kompaktere Designs, ohne die Leistung zu beeinträchtigen.

2Niedriger Verlust:
Mit einem Ablösungsfaktor von 0,0023 bei 10 GHz minimiert dieses Material den Signalverlust und ist somit ideal für Hochfrequenzanwendungen.Diese Eigenschaft ist entscheidend für die Aufrechterhaltung der Signalintegrität in Mikrowellenkommunikation.

3. Wärmestabilität:
Das Laminat hat eine Zersetzungstemperatur (Td) von 500 °C, was auf seine Fähigkeit hindeutet, hohen Temperaturen während der Verarbeitung standzuhalten.in Verbindung mit einem niedrigen Wärmeausdehnungskoeffizienten (CTE) von 24 ppm/°C in den Richtungen x und y und 47 ppm/°C in der Richtung z, gewährleistet eine zuverlässige Leistung unter unterschiedlichen Umweltbedingungen.

4. Feuchtigkeitsbeständigkeit:
Mit einer Feuchtigkeitsabsorptionsrate von nur 0,01% mindert der RT/Duroid 6010.2LM effektiv die mit Feuchtigkeitsverlusten verbundenen Risiken und erhöht so die Zuverlässigkeit der Schaltkreise.

5. Entflammbarkeit:
Das Material entspricht der Flammbarkeitsklasse V-0 nach UL94, was die Sicherheit bei risikoreichen Anwendungen gewährleistet.

PCB-Konstruktion


SAufnahmesystem
Diese Leiterplatte ist mit einer 2-schichtigen starren Konstruktion gefertigt, die Folgendes umfasst:

Kupferschicht 1: 35 μm
Kernmaterial: Rogers RT/Duroid 6010.2LM mit einem Abmessung von 0,254 mm (10 mil)
Kupferschicht 2: 35 μm

Abmessungen und Spezifikationen
Abmessungen der Platte: 46 mm x 54,3 mm mit einer Toleranz von ± 0,15 mm.
Mindestspuren-/Raum: 4/4 mil, so dass die Signale genau geleitet werden können.
Mindestlochgröße: 0,5 mm, für verschiedene Bauteiltypen.
Endplattendicke: 0,3 mm, was das Profil für kompakte Anwendungen optimiert.
Fertiges Kupfergewicht: 1 Unze (1,4 ml) für die Außenschichten, Ausgleichsleitfähigkeit und Wärmeabbau.

Oberflächenveredelung und Qualitätssicherung
Oberflächenveredelung: Immersion Silber, hervorragende Schweißfähigkeit und Schutz vor Oxidation.


Seidenschirm und Lötmaske: Die oberste Seidenschirm ist weiß, während die oberste Lötmaske grün ist, was die einfache Identifizierung von Komponenten und Verbindungen erleichtert.Die Unterseite hat keine Seidenwand oder Lötmaske, wodurch Kosten und Komplexität verringert werden.


Elektrische Prüfung: Jede Leiterplatte wird vor dem Versand zu 100% elektrisch getestet, um sicherzustellen, dass jede Einheit strengen Qualitätsstandards entspricht.

Vorteile der Verwendung von RT/duroid 6010.2LM PCB
1.Kreislaufgrößenreduzierung:
Die hohe dielektrische Konstante ermöglicht kleinere Schaltkreisentwürfe, die kompaktere elektronische Geräte ermöglichen.

2Verbesserte Leistung:
Die geringen Verlustmerkmale sorgen dafür, dass die Signale stark bleiben, wodurch die Notwendigkeit zusätzlicher Verstärker oder Signalkonditionierung verringert wird.

3. Zuverlässigkeit in Mehrschichtplatten:
Die geringe Ausdehnung der Z-Achse unterstützt die Integrität der durchplattierten Löcher, was für mehrschichtige Anwendungen von entscheidender Bedeutung ist.

4. Widerstandsfähigkeit gegenüber Umweltfaktoren:
Niedrige Feuchtigkeitsabsorption und hohe thermische Stabilität sorgen für eine robuste Leistung unter unterschiedlichen Betriebsbedingungen.

5Konsistenz in der Fertigung:
Sieh mal an.Die Steuerung der dielektrischen Konstante und der Dicke sorgt für eine wiederholbare Leistung in allen Produktionsläufen.

Typische Anwendungen
Die Vielseitigkeit der RT/duroid 6010.2LM-PCB ermöglicht einen Einsatz in verschiedenen Hightech-Anwendungen, darunter:

Patch-Antennen: In drahtlosen Kommunikationsgeräten zur Signalübertragung verwendet.
Satellitenkommunikationssysteme: Wesentlich für eine zuverlässige Datenübertragung in Raumfahrtanwendungen.

Leistungsverstärker: Kritische Komponenten in HF-Anwendungen, die die notwendige Verstärkung für Signale bieten.

Flugzeugkollisionsvermeidungssysteme: Für die Verbesserung der Sicherheit in der Luftfahrt durch effektive Signalverarbeitung von entscheidender Bedeutung.

Bodenradar-Warnsysteme: In militärischen Anwendungen und im Verteidigungsbereich zur Bedrohungserkennung verwendet.

Schlussfolgerung
Die RT/Duroid 6010.2LM-PCB ist ein Beweis für die Fortschritte in der PCB-Technologie, die den wachsenden Anforderungen an Hochfrequenzleistung, Zuverlässigkeit,und Miniaturisierung im elektronischen DesignSeine einzigartige Kombination von Eigenschaften und Vorteilen macht ihn zu einer idealen Wahl für Ingenieure und Hersteller, die Innovationen in den Bereichen Telekommunikation, Luft- und Raumfahrt und Verteidigung wollen.Durch Auswahl des RT/Duroids 6010.2LM PCB, investieren Sie nicht nur in eine überlegene Technologie, sondern sichern auch den Erfolg Ihrer elektronischen Anwendungen auf einem zunehmend wettbewerbsorientierten Markt.
