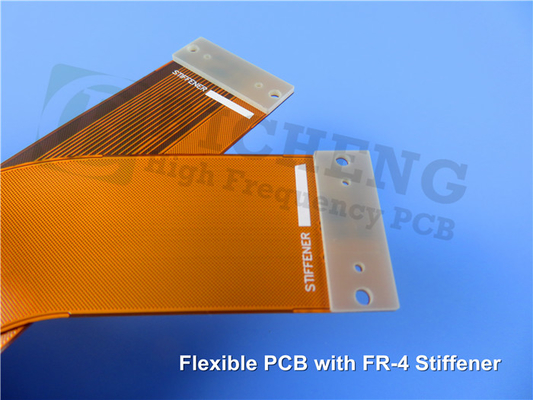

0.15mm Flexible Circuit mit FR4 Stiffner Gelb Coverlay Immersion Gold

Das neu ausgelieferte Flexible Circuit Board (PCB) bringt einen bahnbrechenden Fortschritt in die Welt der Schaltungen.auch als flexibler Schaltkreis oder flexibles Leiterplatte bezeichnetIm Gegensatz zu herkömmlichen starren PCBs besitzt es die bemerkenswerte Fähigkeit, sich zu biegen, zu verdrehen, zu verändern und zu verändern.mit einer Breite von mehr als 20 mm,, die die Möglichkeiten des Schaltkreislaufentwurfs revolutionieren.

Das Wesen dieses flexiblen Stromkreises liegt in seinen drei grundlegenden Elementen: Kupferfolie, dielektrisches Material und Klebstoff.Diese Komponenten arbeiten in Synergie zusammen, um außergewöhnliche Leistung und Langlebigkeit zu bieten., so daß die PCB eine unverzichtbare Lösung für eine Vielzahl von Anwendungen darstellen.

Der Hauptzweck der Flexiblen Leiterplatte besteht darin, zuverlässige Verbindungen zwischen Leiterplatten und anderen Bauteilen herzustellen.Es dient als dreidimensionales Substrat für die Montage von Komponenten der Oberflächenmontage-Technologie (SMT), so dass sie ideal für Fotokameras und Videokameras und andere Geräte geeignet sind, die eine komplizierte Montage erfordern.Gewährleistung einer gleichbleibenden Leistung auch in anspruchsvollen UmgebungenDarüber hinaus lassen sich sie nahtlos in Flex/Rigid-Leiterplatten integrieren, wodurch ihre Vielseitigkeit weiter erhöht wird.

Es gibt vier grundlegende Arten von flexiblen Schaltkreisen, die jeweils auf spezifische Anforderungen zugeschnitten sind:

1. Einseitige flexible Schaltungen: Mit einem dünnen und flexiblen Grundmaterial wird eine Kupferfolie mit Klebstoff laminiert.Verbesserung des Schutzes und der Isolierung.

2. Doppelseitige flexible Schaltkreise: Dieser Typ besteht aus einem dünnen und flexiblen Grundmaterial mit auf beiden Seiten laminierter Kupferfolie.Die Außenseiten der Schaltung sind häufig mit Abdeckungen versehen, die Kupferschichten weiter zu stärken.

3. Mehrschichtige flexible Schaltungen: Diese Schaltungen bestehen aus mehreren dünnen und flexiblen Basislaminaten und Kupferfolien, die mit Klebstoff zusammengelaminiert werden.Auf den Außenseiten werden häufig Abdeckungen hinzugefügt, um eine höhere Haltbarkeit zu gewährleisten.

4. Flexible Schaltkreise mit starren Bereichen: In Szenarien, in denen die flexible Schaltung schwere Komponenten oder Steckverbinder unterstützen muss, ist eine Verstärkung erforderlich.mit einer Breite von mehr als 20 mm,, in den vorgesehenen Bereich.

Diese flexible Leiterplatte ist aus Polyimid-Materialien der Serie SF201 von Shengyi gefertigt.mit einer dielektrischen Konstante von weniger als 3.7 und einen Abspaltungskonzentrationsfaktor von weniger als 0,01 bei 10 GHz. Erhältlich in Dicken von 12,5um, 20um und 25um und mit Kupferoptionen von 12um, 18um, 35um und 70um,Diese Materialien sorgen für eine ausgezeichnete Lötsicherheit, Dimensionsstabilität und chemische Beständigkeit.

Durch ihre hervorragende Flexibilität und elektrischen Eigenschaften garantiert die Flexible Circuit Board eine außergewöhnliche Leistung in verschiedenen Anwendungen.Sicherstellung sicherer Verbindungen und Minimierung des AusfallrisikosDie Platte ist auch unter schwierigen Bedingungen maßstabstabil und zeigt eine bemerkenswerte chemische Beständigkeit.Halogenfrei und in Übereinstimmung mit der EU-RoHS-Richtlinie, so dass es frei von Schadstoffen wie Pb, Hg, Cd, Cr6+, PBB und PBDE ist.

Die Konstruktionsdetails dieser Leiterplatte unterstreichen ihre sorgfältige Konstruktion und Zuverlässigkeit.Es bietet eine kompakte und dennoch vielseitige Lösung für SchaltkreisbedürfnisseDie Mindestspur und der Mindestraum von 3/3 Millimeter sorgen für eine präzise Schaltkreiskonstruktion, während die Mindestlochgröße von 0,3 mm die Kompatibilität mit verschiedenen Komponenten gewährleistet.in Verbindung mit einer 1 Unze (1Die Oberflächenbeschichtung aus Eintaugungsgold gewährleistet eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit.Zusätzliche Angaben umfassen gelbe Top- und Bottom-Lötmasken, weiße Seidenfläche für eine klare Kennzeichnung und eine gründliche 100% elektrische Prüfung vor dem Versand zur Qualitätssicherung.

Mit 12 Komponenten und 35 Pads bietet dieses flexible Leiterplattenwerk eine Vielseitigkeit für zahlreiche Anwendungen, ob Computer, Mobiltelefone, Digitalkameras, Videokamera, Flachbildschirme,oder AutomobilelektronikDie Anpassungsfähigkeit und Zuverlässigkeit dieser PCB machen sie zur bevorzugten Wahl für die modernste Technologie.

Zusammenfassend stellt das Flexible Circuit Board einen bedeutenden Durchbruch in der Entwicklung und Anwendung von Schaltungen dar.und außergewöhnliche elektrische Eigenschaften machen es zu einer unverzichtbaren Lösung für komplexe elektronische SystemeMit seiner großen Bandbreite an Anwendungen und seiner sorgfältigen Konstruktion ebnet dieses PCB den Weg für Innovationen in verschiedenen Branchen und gewährleistet eine zuverlässige und effiziente elektronische Leistung.
