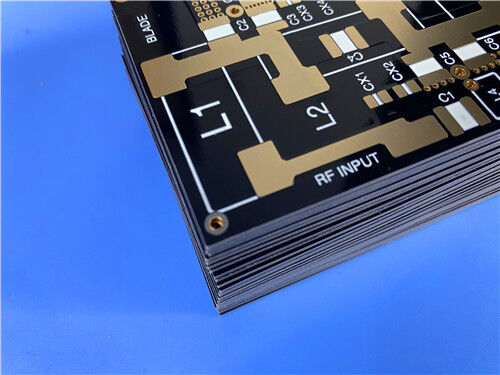

0.508mm F4BTD350S PCB 2-Schicht-PCB mit hoher Wärmeleitfähigkeit

Dieses 2-schichtige starre Hochfrequenz-PCB F4BTD350S ist eine hochleistungsfähige HF-Schaltplatte der nächsten Generation, die für geringe Einsatzverluste und hohe Wärmeabbau-Szenarien entwickelt wurde.Gebaut mit innovativem F4BTD350S hoch-thermischen Leitfähigkeit Keramik gefülltes PTFE-Substrat und Standard 1oz Außen Kupferschichten, dieses leichte starre PCB verfügt über eine schlanke 0,6 mm starke Platte und eine zuverlässige Oberfläche aus Eintauchen-Gold.und ultra-stabile thermische Ausdehnung, dieses PCB ist hervorragend in Hochleistungs-HF-Geräten, Leistungsverstärkern und industriellen Heizsystemen.

Was ist F4BTD350S?

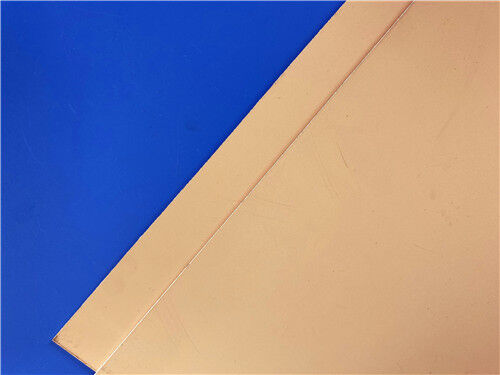

F4BTD350S ist ein hochwertiges Hochfrequenz-PTFE-Substrat, das mit hochleistungsfähigem Glasfaserstoff verstärkt und mit massiven keramischen Füllstoffen mit hoher Wärmeleitfähigkeit angereichert wurde.Speziell für Hochleistungsfahrzeuge entwickelt, bei hohen Temperaturen und langen Betriebsumgebungen, gleicht dieses Material der neuen Generation den ultra-niedrigen Signalverlust und die überlegene Wärmeabsorptionsfähigkeit perfekt aus,Lösung häufiger Probleme mit Überhitzung und Signaldämpfung bei herkömmlichen Hochfrequenz-Substraten.

Mit Kernparametern von Dk 3.5, Df 0,0016 @10 GHz und Wärmeleitfähigkeit von 1,25 W/MK, erhöht die F4BTD350S die Mikrowellenleistungstauglichkeit erheblich und verlängert die Lebensdauer elektronischer Geräte.Seine hervorragende thermische Stabilität ermöglicht einen kontinuierlichen und zuverlässigen Betrieb bei hohen Temperaturen und senkt gleichzeitig die Wartungskosten der AnlagenDas Material verfügt darüber hinaus über einen geringen Wärmeausdehnungskoeffizienten, eine hervorragende Dimensionsstabilität und eine hohe elektrische Dämmfestigkeit, was die Herstellbarkeit von PCB erheblich verbessert.Durchlöchersicherheit, Lötleistung, Komponenten-Matching-Genauigkeit und Umweltanpassungsfähigkeit. Es unterstützt Multi-Layer-PCB-Stacking, Backplane-Verarbeitung, Dichte Lochfertigung und Feinlinie-Schaltkreisproduktion,Ausgezeichnete umfassende Verarbeitbarkeit.

Kernleistungseigenschaften des F4BTD350S

Der F4BTD350S integriert elektrische Leistung mit geringem Verlust, branchenführende Wärmeleitfähigkeit und hochstabile mechanische Eigenschaften.vollständig die strengen Anforderungen an Hochleistungs-HF- und industrielle Hochfrequenzgeräte erfüllen:

Stabile dielektrische Konstante (Dk): Beibehalten einer präzisen dielektrischen Konstante von 3,5 ± 0,07 bei 10 GHz,Gewährleistung einer sehr konsistenten Impedanzsteuerung und einer präzisen Signalübertragung für Hochfrequenzkreislaufkonstruktionen

Ultra-niedriger Dissipationsfaktor (Df): verfügt über eine ultra-niedrige Verlusttangente von 0,0016 bei 10 GHz, wodurch der Hochfrequenz-Einsatzverlust effektiv minimiert und die Leistungsübertragungsleistung maximiert wird

Industrieführende Wärmeleitfähigkeit: bietet eine hohe Wärmeleitfähigkeit von 1,25 W/MK,schnelle Wärmeverteilung durch Hochleistungs-HF-Schaltkreise, um eine durch Überhitzung verursachte Leistungsabnahme zu vermeiden

Ultra-niedrige anisotrope thermische Expansion: verfügt über niedrige CTE-Werte von 11 ppm/°C (X-Achse), 10 ppm/°C (Y-Achse) und 40 ppm/°C (Z-Achse) innerhalb von -55°C bis 288°C,Wirksam verhindert die Verformung von Platten und Strukturdeformationen bei extremen Temperaturen

Stabile dielektrische Temperaturmerkmale: Erreicht einen niedrigen thermischen Koeffizienten von Dk bei -45 ppm/°C (-55°C bis 150°C),Sicherstellung stabiler elektrischer Parameter ohne Drift in Temperaturumgebungen

Hohe elektrische Sicherheitsleistung: Kommt mit einem hohen Comparative Tracking Index (CTI) von 600 V, bietet eine ausgezeichnete Isolierung und Tracking-Widerstand für den langfristigen Hochleistungsbetrieb

Niedrige Feuchtigkeitsempfindlichkeit: Steuert die Feuchtigkeitsabsorptionsrate bei ≤ 0,05% und vermeidet elektrische Parameterschwankungen durch feuchte Arbeitsbedingungen

Hohe Flammschutzfähigkeit: Erfüllt die strengen Flammschutznormen UL-94 V0 und gewährleistet einen sicheren und stabilen Betrieb von Industrie- und Hochleistungsgeräten

Wichtige PCB-Konstruktionsspezifikationen

2 Schichten F4BTD350S PCB-Stack-up-Struktur

PCB-Statistik

Akzeptiertes Bildformat:Wir akzeptieren Standard-Gerber RS-274-X-Design-Dateien von globalen Kunden.und optimierte Präzisionsproduktion, um eine effiziente und fehlerfreie technische Zusammenarbeit für alle internationalen PCB-Anpassungsvorhaben zu gewährleisten.

Produktionsqualitätsstandard:Alle F4BTD350S Hochleistungs-Hochfrequenz-PCBs werden in strenger Übereinstimmung mit den IPC-Klasse-2-Spezifikationen für die industrielle Zuverlässigkeit hergestellt und geprüft.Strenge, standardisierte Produktions- und Qualitätskontrollvorgänge gewährleisten eine höhere Größengenauigkeit und eine stabile elektrische und thermische Leistung in allen Chargen.

Globaler Versorgungsdienst:Wir bieten weltweit maßgeschneiderte PCB-Zitate und internationale Versandlösungen an.mit vollständigen Ein-Stopp-Dienstleistungen einschließlich professioneller technischer Überprüfung, Präzisionsfertigung, umfassende Qualitätskontrolle und globale Logistiklieferung.

Typische Anwendungsfälle

Vorteile des ultra-niedrigen dielektrischen Verlustes, branchenführender Wärmeleitfähigkeit, hoher Leistungstoleranz und hervorragender Hochtemperaturstabilität,F4BTD350S 2-Schicht-PCBs sind in Hochleistungs-HF- und industriellen Hochfrequenzgeräten weit verbreitet:

Hochleistungs-HF-Systeme: Hochleistungs-Funksignalverarbeitungsgeräte, die einen lang anhaltenden stabilen Betrieb erfordern

Leistungsverstärkermodule: Hochfrequenz-Leistungsverstärker, die hohe Wärme und einen geringen Signalverlust erzeugen

Hochfrequenzantennen: Antennen für industrielle und HF-Kommunikationssysteme mit hoher Leistungsanforderung

Industrieheizgeräte: Spezielle Hochfrequenzheiz- und Wärmebearbeitungsanlagen für Industriezwecke

HF-passive Komponenten: Hochleistungs-Kopplungen, Filter und Stromsplitter für Hochleistungs-Mikrowellenanlagen
